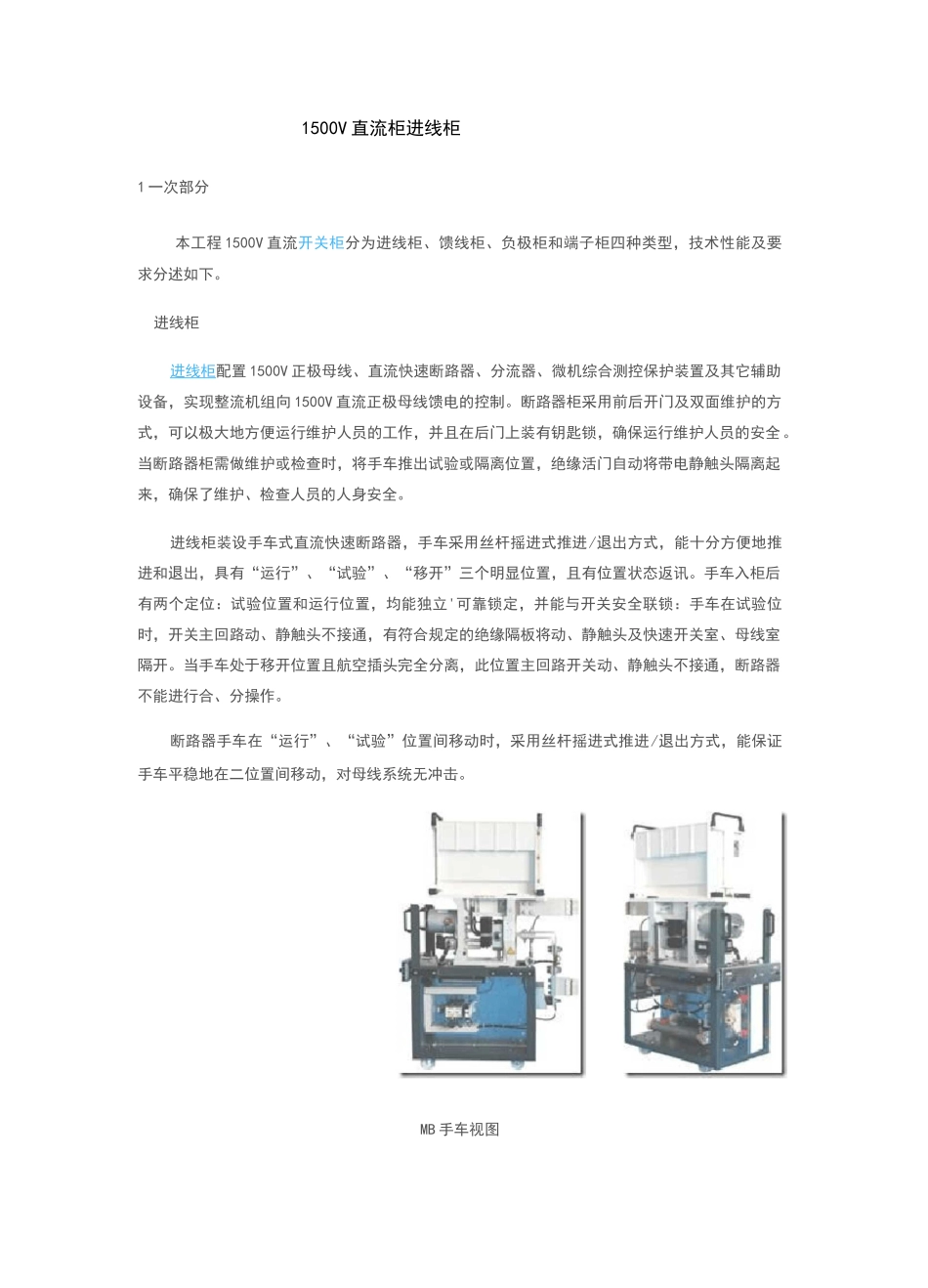

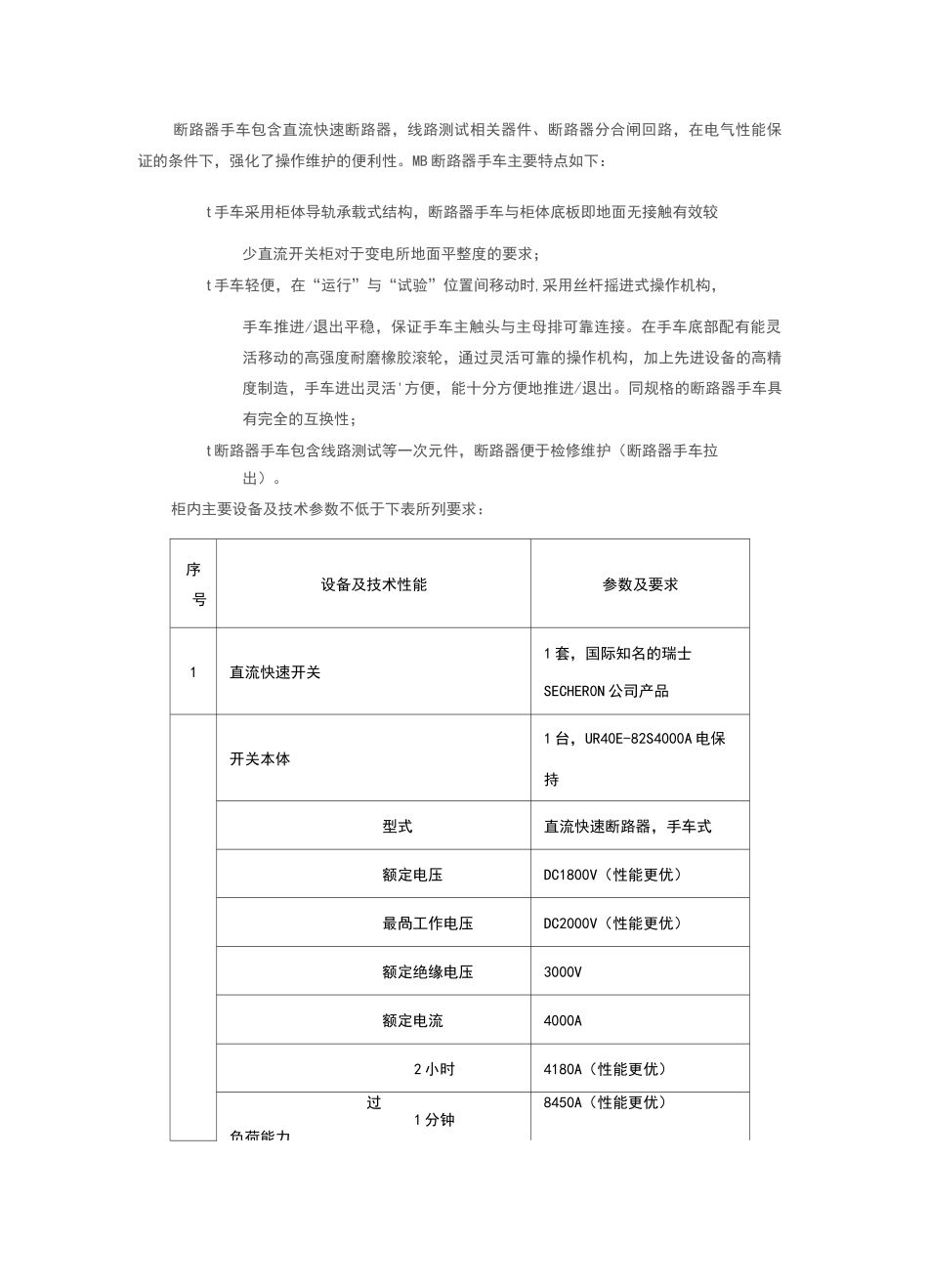

1500V直流柜进线柜1一次部分本工程1500V直流开关柜分为进线柜、馈线柜、负极柜和端子柜四种类型,技术性能及要求分述如下。进线柜进线柜配置1500V正极母线、直流快速断路器、分流器、微机综合测控保护装置及其它辅助设备,实现整流机组向1500V直流正极母线馈电的控制。断路器柜采用前后开门及双面维护的方式,可以极大地方便运行维护人员的工作,并且在后门上装有钥匙锁,确保运行维护人员的安全。当断路器柜需做维护或检查时,将手车推出试验或隔离位置,绝缘活门自动将带电静触头隔离起来,确保了维护、检查人员的人身安全。进线柜装设手车式直流快速断路器,手车采用丝杆摇进式推进/退出方式,能十分方便地推进和退出,具有“运行”、“试验”、“移开”三个明显位置,且有位置状态返讯。手车入柜后有两个定位:试验位置和运行位置,均能独立'可靠锁定,并能与开关安全联锁:手车在试验位时,开关主回路动、静触头不接通,有符合规定的绝缘隔板将动、静触头及快速开关室、母线室隔开。当手车处于移开位置且航空插头完全分离,此位置主回路开关动、静触头不接通,断路器不能进行合、分操作。断路器手车在“运行”、“试验”位置间移动时,采用丝杆摇进式推进/退出方式,能保证手车平稳地在二位置间移动,对母线系统无冲击。MB手车视图断路器手车包含直流快速断路器,线路测试相关器件、断路器分合闸回路,在电气性能保证的条件下,强化了操作维护的便利性。MB断路器手车主要特点如下:t手车采用柜体导轨承载式结构,断路器手车与柜体底板即地面无接触有效较少直流开关柜对于变电所地面平整度的要求;t手车轻便,在“运行”与“试验”位置间移动时,采用丝杆摇进式操作机构,手车推进/退出平稳,保证手车主触头与主母排可靠连接。在手车底部配有能灵活移动的高强度耐磨橡胶滚轮,通过灵活可靠的操作机构,加上先进设备的高精度制造,手车进出灵活'方便,能十分方便地推进/退出。同规格的断路器手车具有完全的互换性;t断路器手车包含线路测试等一次元件,断路器便于检修维护(断路器手车拉出)。柜内主要设备及技术参数不低于下表所列要求:序号设备及技术性能参数及要求1直流快速开关1套,国际知名的瑞士SECHER0N公司产品开关本体1台,UR40E-82S4000A电保持型式直流快速断路器,手车式额定电压DC1800V(性能更优)最咼工作电压DC2000V(性能更优)额定绝缘电压3000V额定电流4000A2小时4180A(性能更优)过1分钟负荷能力8450A(性能更优)IUJHeyj20/10秒10000A/10900A序号设备及技术性能参数及要求开断时的过电压不超过最高工作电压的2倍预期短路电流峰2118kA(di/dt210kA/ms)(性值仃SS)能更优)断能力开预期短路电流(ISS)290kA(di/dt210kA/ms)(性能更优)最小开断电流W26A(性能更优)对地'工频耐压(一次回路合闸线圈'辅助触头'主触头间)对地,50Hz,1min(性能更优)主触头间11kV,50Hz,1min(性能更优)对地20kV,50us冲击耐压(性能更优)主触头间24kV,50us(性能更优)额定短路电流开电断次数$20次(主触头可更换)寿命额定电流下的开断次数$5000次(主触头可更换)机额定操作顺序0-15s-C0T5s-C0-60s-C0械寿命操作频率30次/h序号设备及技术性能参数及要求最小机械寿命8X25000次,无负荷电流分闸25000次动作后,只需简单的检修,可执行8次循环共200000次。机械特性固有分闸时间(ti)指令分闸时间(电/机械保持)全分断时间W4ms(di/dt25X106A/s)W10msW20ms额定电压下合闸时间W150ms(性能更优)额定短路电流与保护整定值的比率27di/dt(att=0)25(kA/ms)序号设备及技术性能参数及要求断路器本体大电流脱扣装置1套,能通过独立的报警接点输入保护装置,在保护装置内显示其报警信息,并可启动故障录波。电流整定值设定范围4T5kA(设计联络时确定),限流系数为(di/dt为5kA/ms),误差士5%。且整定值锁定,当电流小于整定值时,不论初始电流上升率多大,开关均不会动作。具体方案在设计联络时确定。间接快速脱扣装置1套,含相应的配套附件及控制回路。配合跳闸回路监视及框架保护跳闸;分闸时间W3ms,不取决于电流升高的初速度,大大缩短了断路器分闸时间。具体方案在设计联络时确定...
