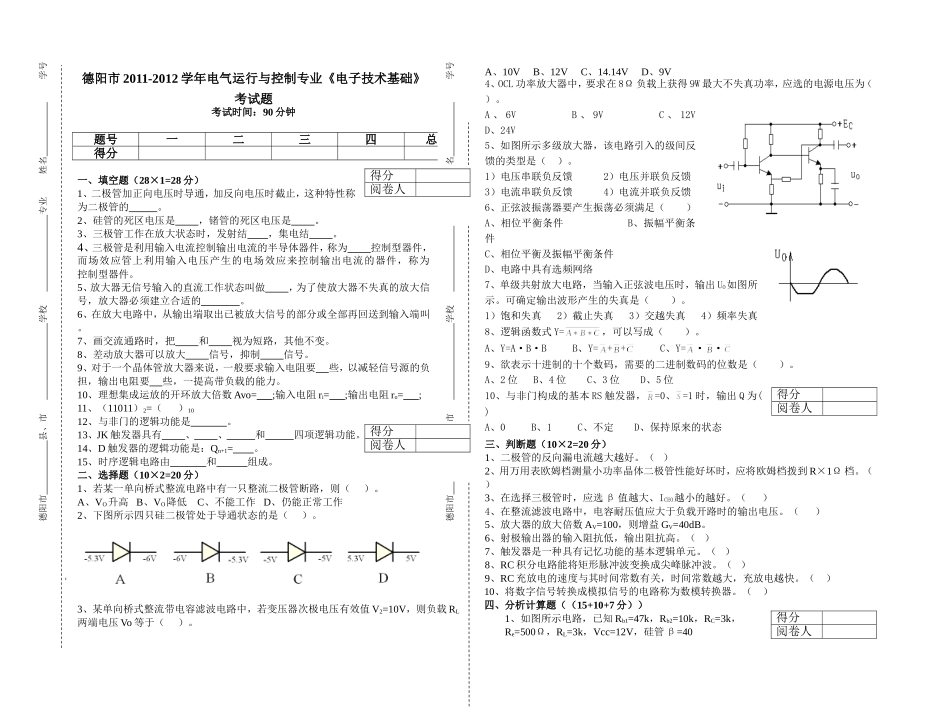

德阳市2011-2012学年电气运行与控制专业《电子技术基础》考试题考试时间：90分钟题号一二三四总分得分一、填空题（28×1=28分）1、二极管加正向电压时导通，加反向电压时截止，这种特性称为二极管的。2、硅管的死区电压是，锗管的死区电压是。3、三极管工作在放大状态时，发射结，集电结。4、三极管是利用输入电流控制输出电流的半导体器件，称为控制型器件，而场效应管上利用输入电压产生的电场效应来控制输出电流的器件，称为控制型器件。5、放大器无信号输入的直流工作状态叫做，为了使放大器不失真的放大信号，放大器必须建立合适的。6、在放大电路中，从输出端取出已被放大信号的部分或全部再回送到输入端叫。7、画交流通路时，把和视为短路，其他不变。8、差动放大器可以放大信号，抑制信号。9、对于一个晶体管放大器来说，一般要求输入电阻要些，以减轻信号源的负担，输出电阻要些，一提高带负载的能力。10、理想集成运放的开环放大倍数Avo=;输入电阻ri=;输出电阻ro=;11、（11011）2=（）1012、与非门的逻辑功能是。13、JK触发器具有、、和四项逻辑功能。14、D触发器的逻辑功能是：Qn+1=。15、时序逻辑电路由和组成。二、选择题（10×2=20分）1、若某一单向桥式整流电路中有一只整流二极管断路，则（）。A、VO升高B、VO降低C、不能工作D、仍能正常工作2、下图所示四只硅二极管处于导通状态的是（）。3、某单向桥式整流带电容滤波电路中，若变压器次极电压有效值V2=10V，则负载RL两端电压Vo等于（）。A、10VB、12VC、14.14VD、9V4、OCL功率放大器中，要求在8Ω负载上获得9W最大不失真功率，应选的电源电压为（）。A、6VB、9VC、12VD、24V5、如图所示多级放大器，该电路引入的级间反馈的类型是（）。1）电压串联负反馈2）电压并联负反馈3）电流串联负反馈4）电流并联负反馈6、正弦波振荡器要产生振荡必须满足（）A、相位平衡条件B、振幅平衡条件C、相位平衡及振幅平衡条件D、电路中具有选频网络7、单级共射放大电路，当输入正弦波电压时，输出UO如图所示。可确定输出波形产生的失真是（）。1）饱和失真2）截止失真3）交越失真4）频率失真8、逻辑函数式Y=，可以写成（）。A、Y=A·B·BB、Y=++C、Y=··9、欲表示十进制的十个数码，需要的二进制数码的位数是（）。A、2位B、4位C、3位D、5位10、与非门构成的基本RS触发器，=0、=1时，输出Q为()A、0B、1C、不定D、保持原来的状态三、判断题（10×2=20分）1、二极管的反向漏电流越大越好。（）2、用万用表欧姆档测量小功率晶体二极管性能好坏时，应将欧姆档拨到R×1Ω档。（）3、在选择三极管时，应选β值越大、ICEO越小的越好。（）4、在整流滤波电路中，电容耐压值应大于负载开路时的输出电压。（）5、放大器的放大倍数AV=100，则增益GV=40dB。6、射极输出器的输入阻抗低，输出阻抗高。（）7、触发器是一种具有记忆功能的基本逻辑单元。（）8、RC积分电路能将矩形脉冲波变换成尖峰脉冲波。（）9、RC充放电的速度与其时间常数有关，时间常数越大，充放电越快。（）10、将数字信号转换成模拟信号的电路称为数模转换器。（）四、分析计算题（（15+10+7分））1、如图所示电路，已知Rb1=47k，Rb2=10k，RC=3k，Re=500Ω，RL=3k，Vcc=12V，硅管β=40德阳市县、市学校专业姓名学号德阳市县、市学校专业姓名学号得分阅卷人得分阅卷人得分阅卷人得分阅卷人求：1）、静态工作点IBQ;ICQ;VBEQ;VCEQ2）、输入电阻ri输出电阻ro3）、带负载的电压放大倍数AV2、在图示电路中，Vi1=20mv，Vi2=10mv，求输出电压Vo的值。3、根据逻辑电路图写出逻辑函数表达式。
