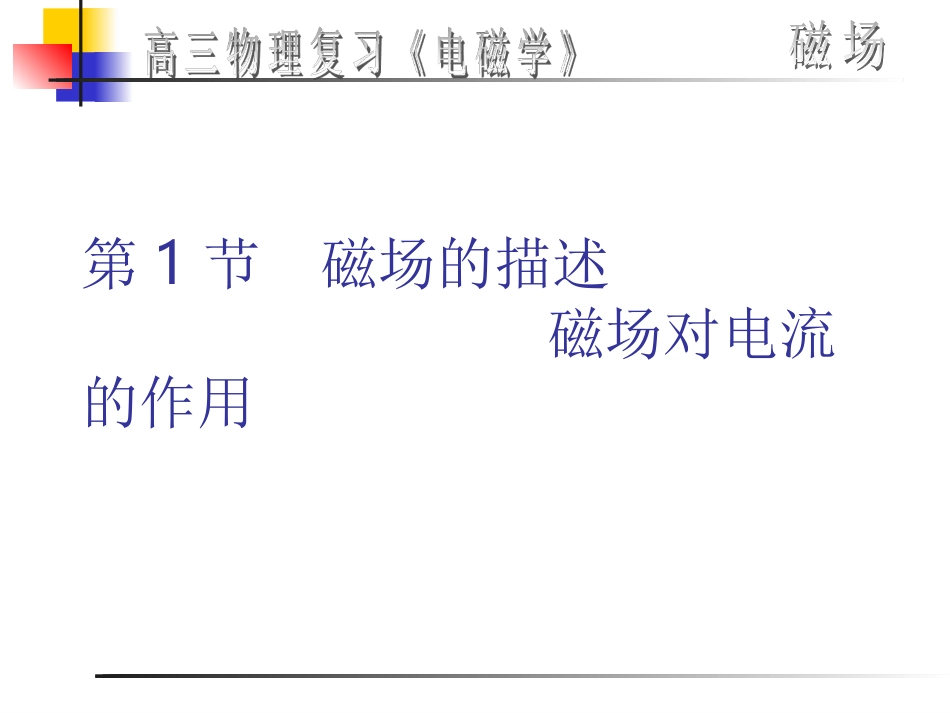

第1节磁场的描述磁场对电流的作用课件VIP专享VIP免费

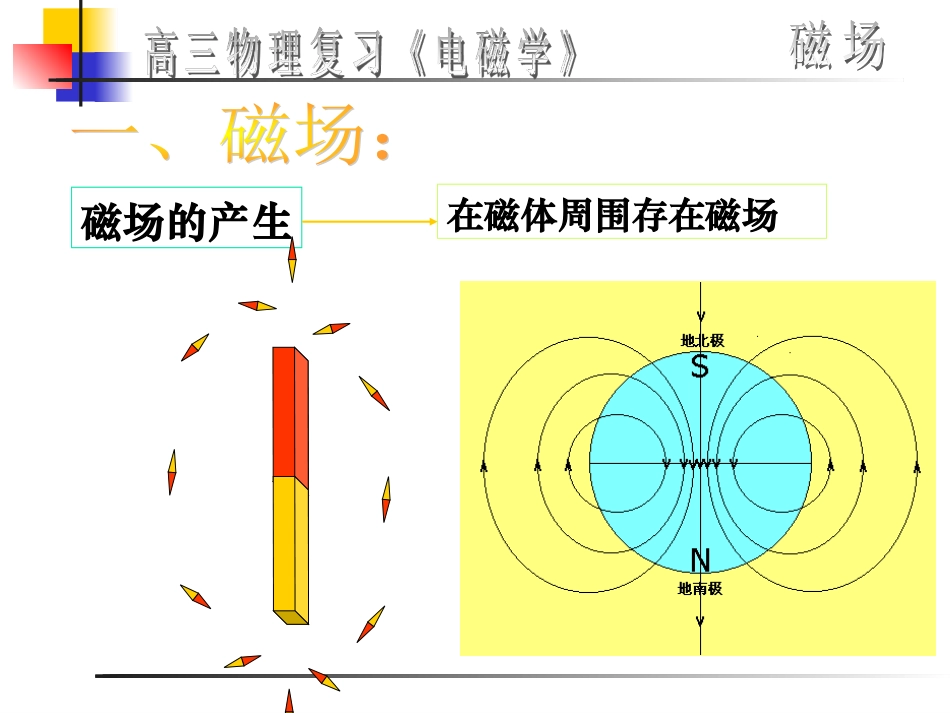

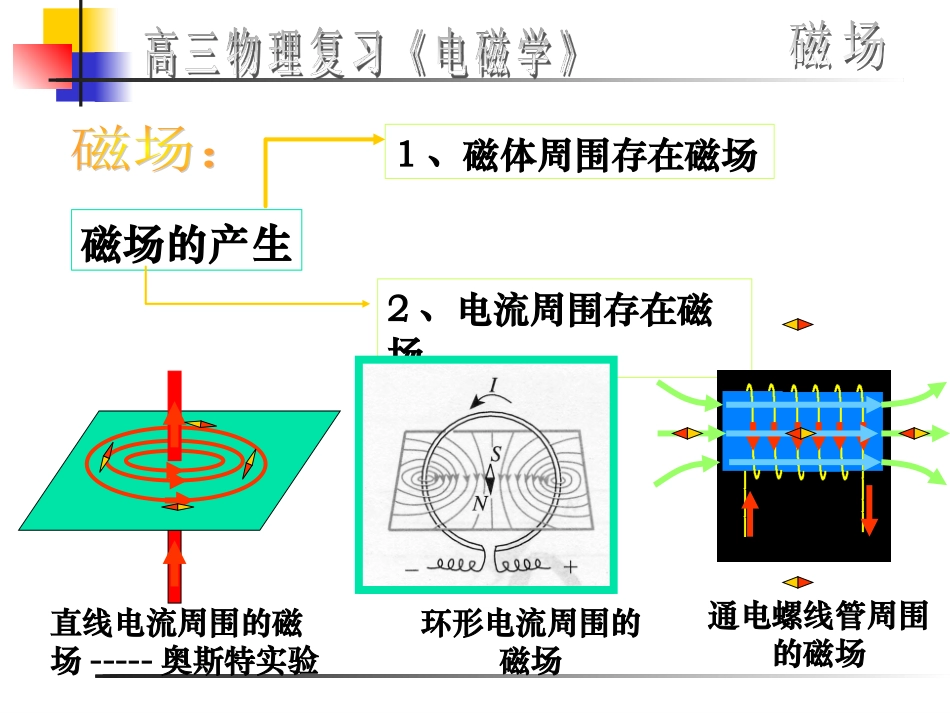

第1节磁场的描述磁场对电流的作用磁场的产生在磁体周围存在磁场磁场的产生2、电流周围存在磁场直线电流周围的磁场-----奥斯特实验环形电流周围的磁场通电螺线管周围的磁场1、磁体周围存在磁场二、安培分子电流假说在原子、分子等物质微粒内部，存在着一种环形电流-----分子电流。分子电流使每个物质微粒都成为微小的磁体，它相当于两个磁极NS磁体被磁化分子电流磁场磁体的周围存在磁场电流周围存在磁场—奥斯特实验运动的电荷周围存在磁场—罗兰实验安培分子环流假说所有磁场均产生于运动电荷。--磁现象的电本质三、磁化现象如果每个微小的磁体的取向大致相同，整个物体对外就显示磁性。一个原来不具有磁性的物体，在磁场中它具的磁性，这种现象叫磁化。NS一、磁场1.磁场：一种看不见、摸不着、存在于电流或磁体周围的物质，它传递着磁相互作用．2.基本性质：磁场对处于其中的磁体、电流和运动电荷有力的作用．3.磁场的方向：小磁针N极所受磁场力的方向，或小磁针静止时N极所指的方向．5.地球的磁场：地球本身就是一个大磁体，4.磁现象的电本质：磁铁的磁场和电流的磁场都是由电荷的运动产生的．⑴地磁场的N极在地理南极附近，S极在地理北极附近．地球的地磁场两极和地理两极不重合，形成了磁偏角；⑵地磁场B的水平分量总是从地球南极指向北极，而竖直分量则南北相反，在南半球垂直地面向上，在北半球垂直地面向下；⑶在赤道平面上，距离地球表面相等的各点，磁感应强度相等，且方向均水平．地磁场的三个特点是：NS一.磁感线(1).磁感线是用来形象描绘磁场的一系列线(2).磁感线是不存在的(3).对磁体的磁感线，在磁体的外部是从N出发到S进入(4).磁感线一定是闭合的曲线(5).磁感线某点的切向方向为该点小磁针N的指向，即为该点的磁场方向(6).磁感线越密的地方磁感应强度越大1、磁体的磁感线NSNS2、电流的磁感线二、电流的磁场方向的判断1：直线电流的磁场。---安培定则2：环形电流的磁场。---安培定则---右手螺旋定则3：通电螺线管的磁场。---右手螺旋定则1、直线电流的磁场方向的判断安培定则—右手螺旋定则①直线电流的磁场特点：无磁极、非匀强且距导线越远处磁场越弱立体图横截面图纵截面图判定：安培定则2、环形电流的磁场方向的判断安培定则—右手螺旋定则立体图横截面图纵截面图判定：安培定则③环形电流的磁场特点：环形电流的两侧是N极和S极且离圆环中心越远磁场越弱。3、通电螺线管的磁场方向的判断安培定则—右手螺旋定则②通电螺线管的磁场特点：与条形磁铁的磁场相似，管内为匀强磁场且磁场由S极指向N极，管外为非匀强磁场。立体图横截面图纵截面图判定：安培定则例：在图中，当电流逆时针通过圆环导体时，在导体中央的小磁针的N极将指向_________指向读者例.如图所示，一小磁针静止在通电螺线管的内部，请分别标出通电螺线管和小磁针的南北极。SNNS有两条垂直交叉但不接触的导线，通以大小相等的电流，方向如图所示，问哪些区域中某些点的磁感强度B可能为零？()A．仅在象限Ⅰ；B．仅在象限Ⅱ；C．在象限Ⅲ；D．在象限Ⅰ、Ⅳ；E．在象限Ⅱ、Ⅳ．IIE磁感应强度的定义式B的大小与F、IL均无关导线一定要垂直放置在磁场中单位：特斯拉(1T=1N/A·m)地磁场：0.3×10-4～0.7×10-4T磁场方向总是与F的方向垂直，由左手定则进行判断。ILFB=１、磁感应强度磁通量：穿过某一面积磁感线的条数(用Φ表示)大小：Φ=BS(S为垂直于磁场的面积)标量：没有方向，它只是条数，但有正负单位：韦伯(Wb)磁通密度：B=Φ/S--------磁感应强度又叫磁通密度--------垂直穿过1m2面积的磁感线条数．1T=1Wb/m2。在匀强磁场中，当B与S的夹角为α时，有Φ=BSsinα。⑷对磁通量的理解①Φ＝B·S的含义Φ＝BS只适用于磁感应强度B与面积S垂直的情况．当S与垂直于B的平面间的夹角为θ时，则有Φ＝BScosθ.可理解为Φ＝B(Scosθ)，即Φ等于B与S在垂直于B方向上投影面积的乘积如图所示；也可理解为Φ＝(Bcosθ)S，即Φ等于B在垂直于S方向上的分量与S的乘积．S不一定是某个线圈的真正面积，而是线圈在磁场范围内的面积．如图所示，S应为线圈面积的一半．②面积S的含义：③多匝线圈的...
