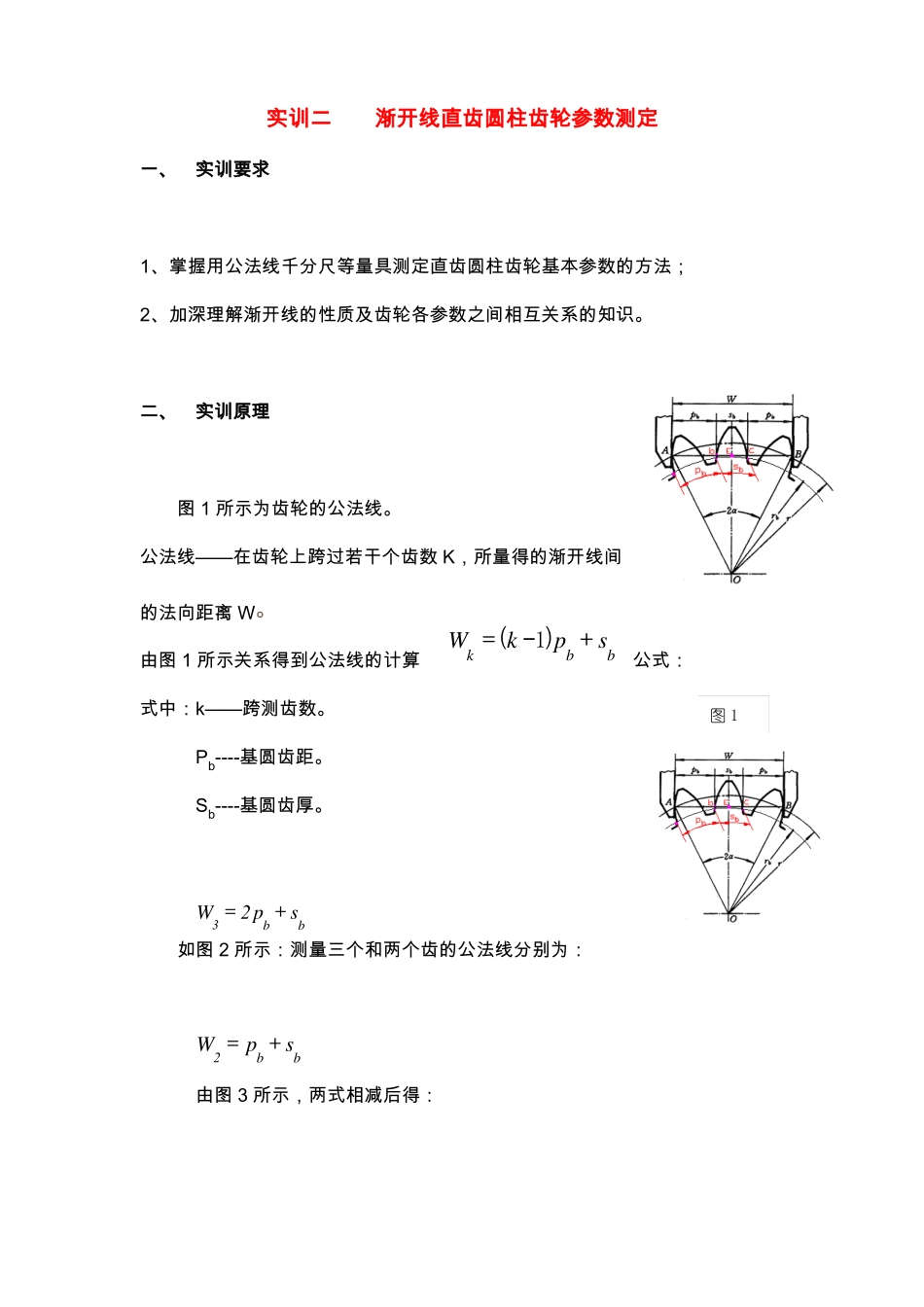

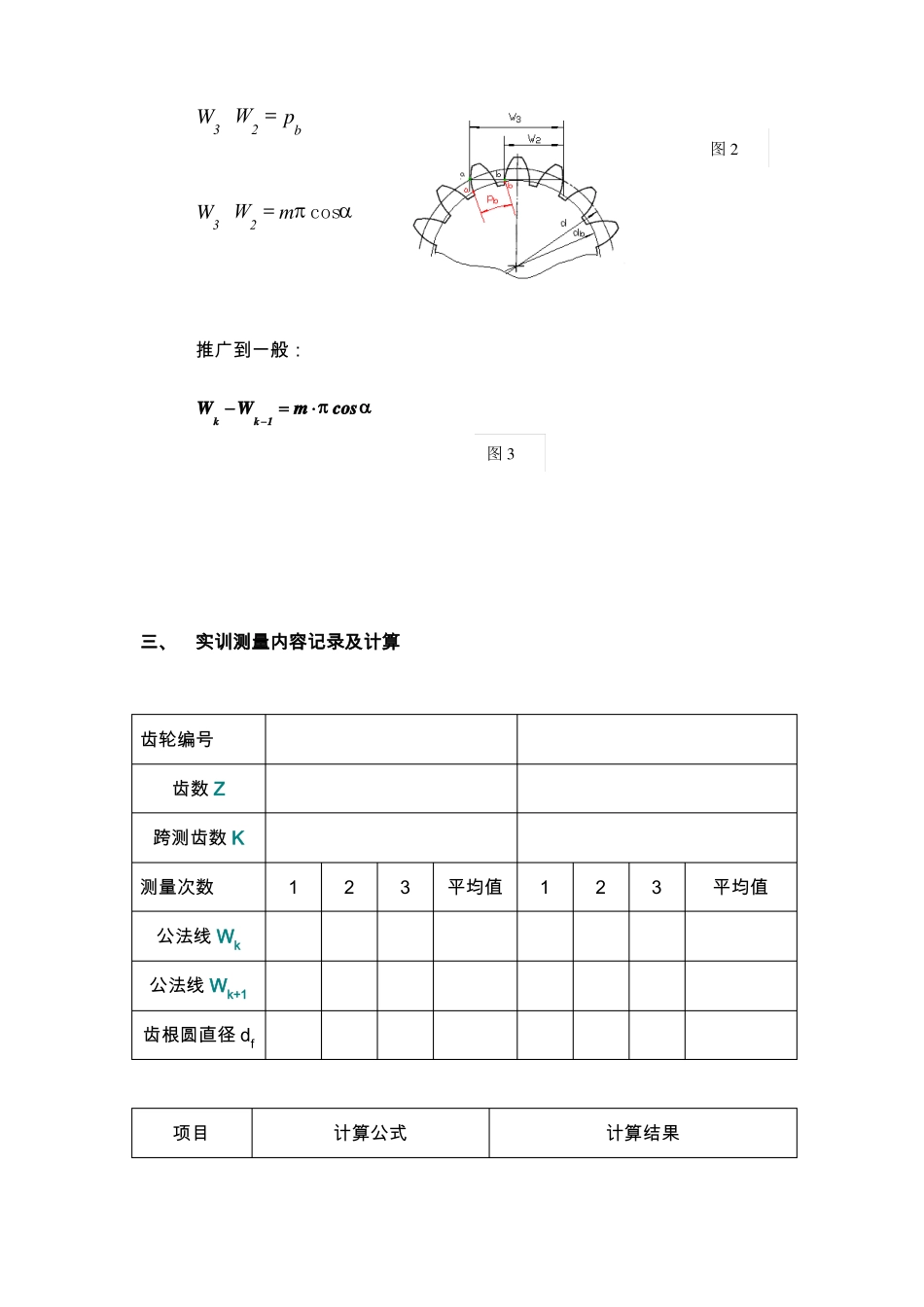

实训二渐开线直齿圆柱齿轮参数测定一、实训要求1、掌握用公法线千分尺等量具测定直齿圆柱齿轮基本参数的方法；2、加深理解渐开线的性质及齿轮各参数之间相互关系的知识。二、实训原理图1所示为齿轮的公法线。公法线——在齿轮上跨过若干个齿数K，所量得的渐开线间的法向距离W。由图1所示关系得到公法线的计算式中：k——跨测齿数。Pb----基圆齿距。Sb----基圆齿厚。Wk=(k-1)pb+sb公式：图1W3=2pb+sb如图2所示：测量三个和两个齿的公法线分别为：W2=pb+sb由图3所示，两式相减后得：W3W2=pb图2W3W2=mcos推广到一般：三、实训测量内容记录及计算齿轮编号齿数Z跨测齿数K测量次数公法线Wk公法线Wk+1123平均值123平均值WkWk1mcos图3齿根圆直径df项目计算公式计算结果基圆齿距pbpb=Wk+1-Wk模数m和m=pb压力角αɑ齿根高hfhf=（mz-df）/2αPb1=m1=ɑ1=hf1=Pb2=m2=α2=hf2=齿顶高系数ha*和顶隙系数C*hf=m（ha*+C*）ha1=C1*=ha2=C2*=四、实训成绩评定项目量具使用要求会调零、会读数配分20扣分标准不调零扣2分，读数误差扣2分测量手法规范操作，按现场要求测量测量精度游标卡尺0.02公法线千分尺0.01合计得分20量具使用不当扣2分，测量不按要求扣2分60读数不准确超出精度扣5分100
