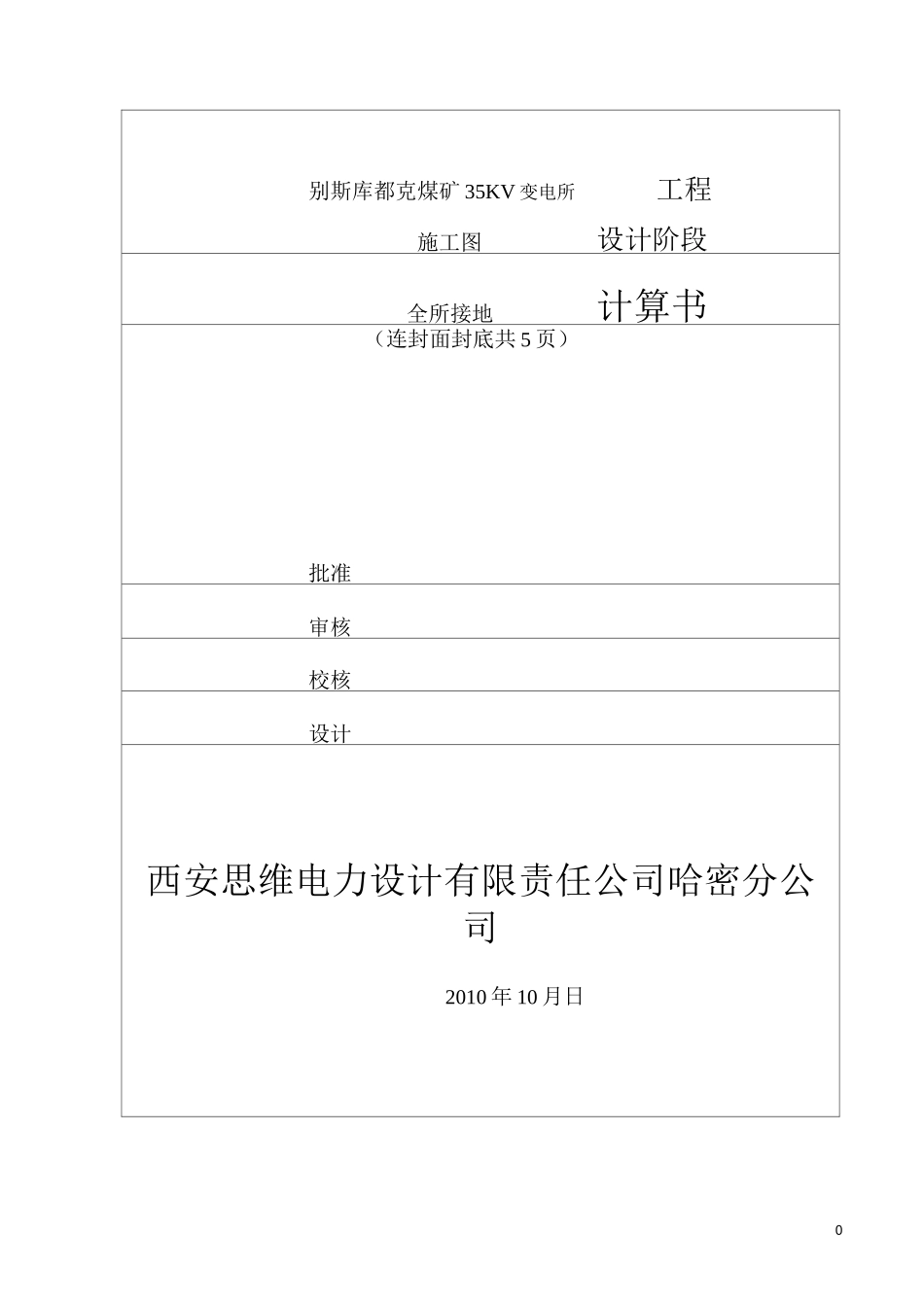

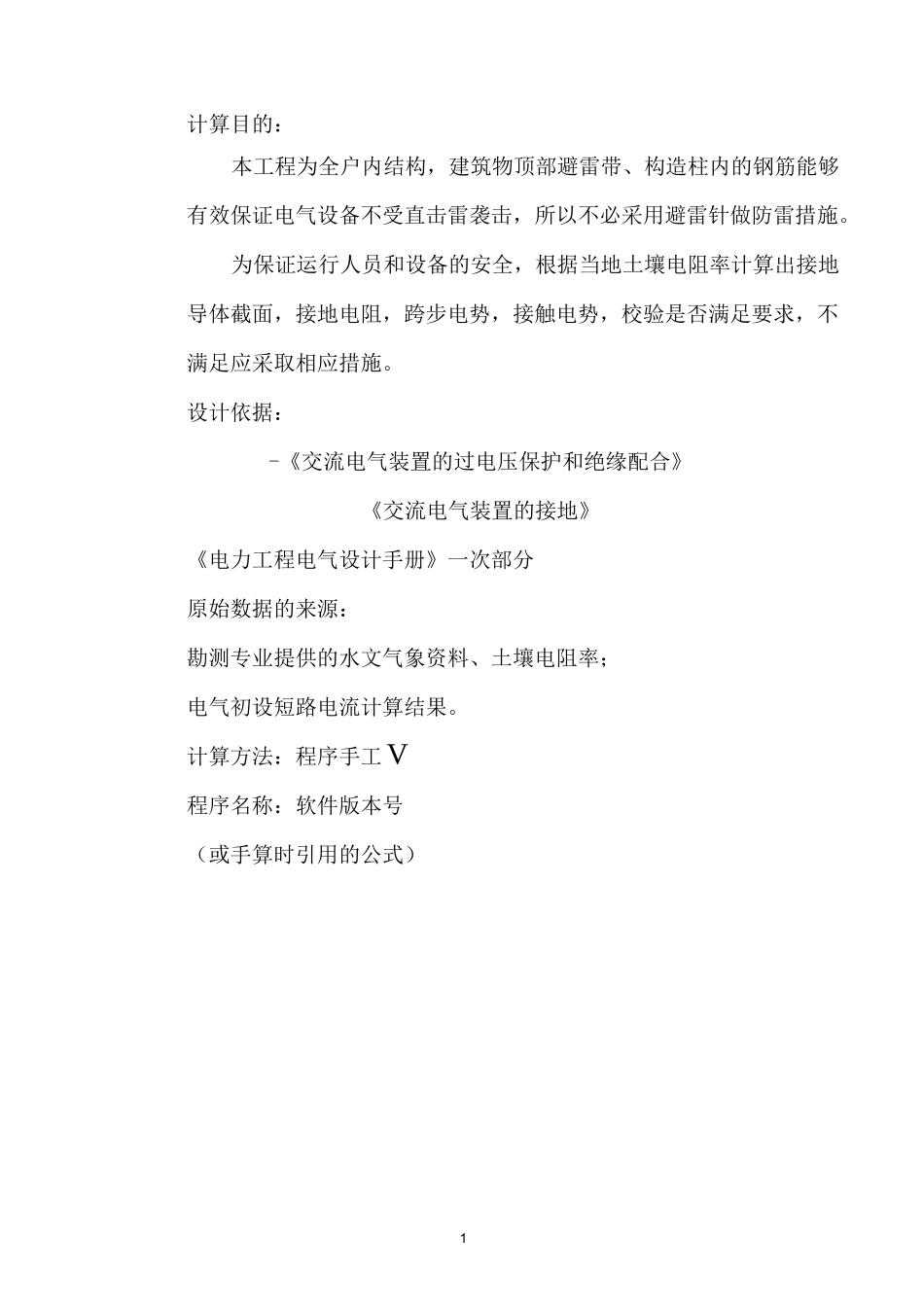

0别斯库都克煤矿35KV变电所工程施工图设计阶段全所接地计算书（连封面封底共5页）批准审核校核设计西安思维电力设计有限责任公司哈密分公司2010年10月日01计算目的：本工程为全户内结构，建筑物顶部避雷带、构造柱内的钢筋能够有效保证电气设备不受直击雷袭击，所以不必采用避雷针做防雷措施。为保证运行人员和设备的安全，根据当地土壤电阻率计算出接地导体截面，接地电阻，跨步电势，接触电势，校验是否满足要求，不满足应采取相应措施。设计依据：-《交流电气装置的过电压保护和绝缘配合》《交流电气装置的接地》《电力工程电气设计手册》一次部分原始数据的来源：勘测专业提供的水文气象资料、土壤电阻率；电气初设短路电流计算结果。计算方法：程序手工V程序名称：软件版本号（或手算时引用的公式）2西安思维电力设计有限责任公司哈密分公司别斯库都克煤矿35kV变电所工程计算书接地计算一.接地体材料、截面选择别斯库都克煤矿35kV变电所工程短路电流计算部分详细见短路电流计算书部分，结果如下：母线三相接地短路电流：母线两相异地短路电流为：根据以上短路电流计算结果取：母线单相接地短路电流：侧母线两相异地短路电流：由于本工程中大地短路电流系统其短路接地值比较大，因此本工程在选择按接地体与接地引下线时查手册接地装置布置部分P925页公式校验本工程按接地体与接地引下线热稳定。s>材料的热稳定系数，扁钢C取70jdc、d35kV狈9i=3120At=0.6sjdds>34.5mm2jd户内主接地网：按最大截面75%选S>S/0.75=46mm2maxjd10kV狈9i=3430At=2sjdds>69.3mm2jd户内主接地网：按最大截面75%选S>S/0.75=92.4mm2maxjd校验如下:3根据国电公司反措，结合本工程勘测所测试土壤电阻率的实际，本工程主接地网腐蚀率：扁钢0.1〜0.35mm/年；设备引下线腐蚀率：扁钢0.1〜0.35mm/年采用热镀锌扁钢，按25年考虑腐蚀。户外主接地网采用一60x6截面的热镀锌扁钢，腐蚀率取：0.1mm/年，经校验：S=(60-0.1x25)x(6—0.1x25)=201.25>92.4(mm2)满足。35kV户内主接地网、设备引下线采用一50x5截面的热镀锌扁钢，腐蚀率取：0mm/年，经校验：S=(50-0x25)x(5-0x25)=250>46(mm2)满足。10KV户内主接地网、设备引下线采用一50x5截面的热镀锌扁钢，腐蚀率取：0mm/年，经校验：S=(50-0x25)x(5-0x25)=250>92.4(mm2)满足。因此，户外主接地网采用一60x6截面的热镀锌扁钢；35kV户内主接地网、设备引下线均采用一50x5截面的热镀锌扁钢；10KV户内主接地网、设备引下线均采用一50x5截面的热镀锌扁钢。垂直接地体选用050钢管，L=二.接地电阻根据勘测专业提供的别斯库都克煤矿35kV变电所工程施工图勘测报告，所区土壤电阻率取值为：p=800Q.m。本变电所及侧均为中性点不接地系统，工频接地电阻允许值取RW4Q。该变电所采用水平接地体为主，垂直接地体为辅，且边缘闭合的复合接地体，根据交流电气装置的接地规范，其工频接地电阻可计算如下：冗~T£In2兀L1.6hdx1044S=3283.2m2—主接地网面枳——235.2m0——1312.8m—接地网的外缘边线总长度—接地体的总长度包括垂直接地体在内h—2.5m—水平接地体的埋设深度d—0.03m—水平接地体的等效直径(扁钢：长度R二业x_^+800in竺皂W4*3283.22x3.14x1312.81.6x2.5x0.03x104二6.90为了满足工频接地电阻允许值RW4Q该工程接地网必须采换土措施，将土壤电阻率降至为：p=400Q.m，经计算后兀PPrLR二x+in-W4、；S2兀—1.6hdx10431Z400400[1312.82R二x+inW4叮3283.22x3.14x1312.81.6x2.5x0.03x104二3.50满足要求三计算用入地短路电流、地电位别斯库都克煤矿35kV变电所工程短路电流计算部分详细见短路电流计算书部分，结果汇总如下：母线两相异地短路电流：当在变电所发生接地短路时地电位为：U二IR=3430x3.5二12005(V)gn四接地网的接触、跨步电势1・接触电势对及以上有效接地系统发生单相或同点两相接地时，电位差校核:接触电势最大接触电位差：U二250+Z25Pf二250+。兰x400二452(Vtmax允许最大接触电位差:U=250+°：25Pf=250+°兰x800二581(V)t<0.6值取:这时最大接触电位差U＜允许最大接触电位差U,接触电势满足要求。ttma2.跨步电势:T=0.8m,即跨步距离最大跨步电位系数（查K二0.06sma最大跨步电势:U二KU二0.06x12005二720(V)smaxsmaxg许最大跨步电势：U二250工二250凹二1356(V)syvt\.0.6值取:由于最大跨步电势sma允许最大跨步电势U,sy5跨步电势满足要求。
