微课说明-描述小灯泡的伏安特性曲线(刘擒龙)VIP免费

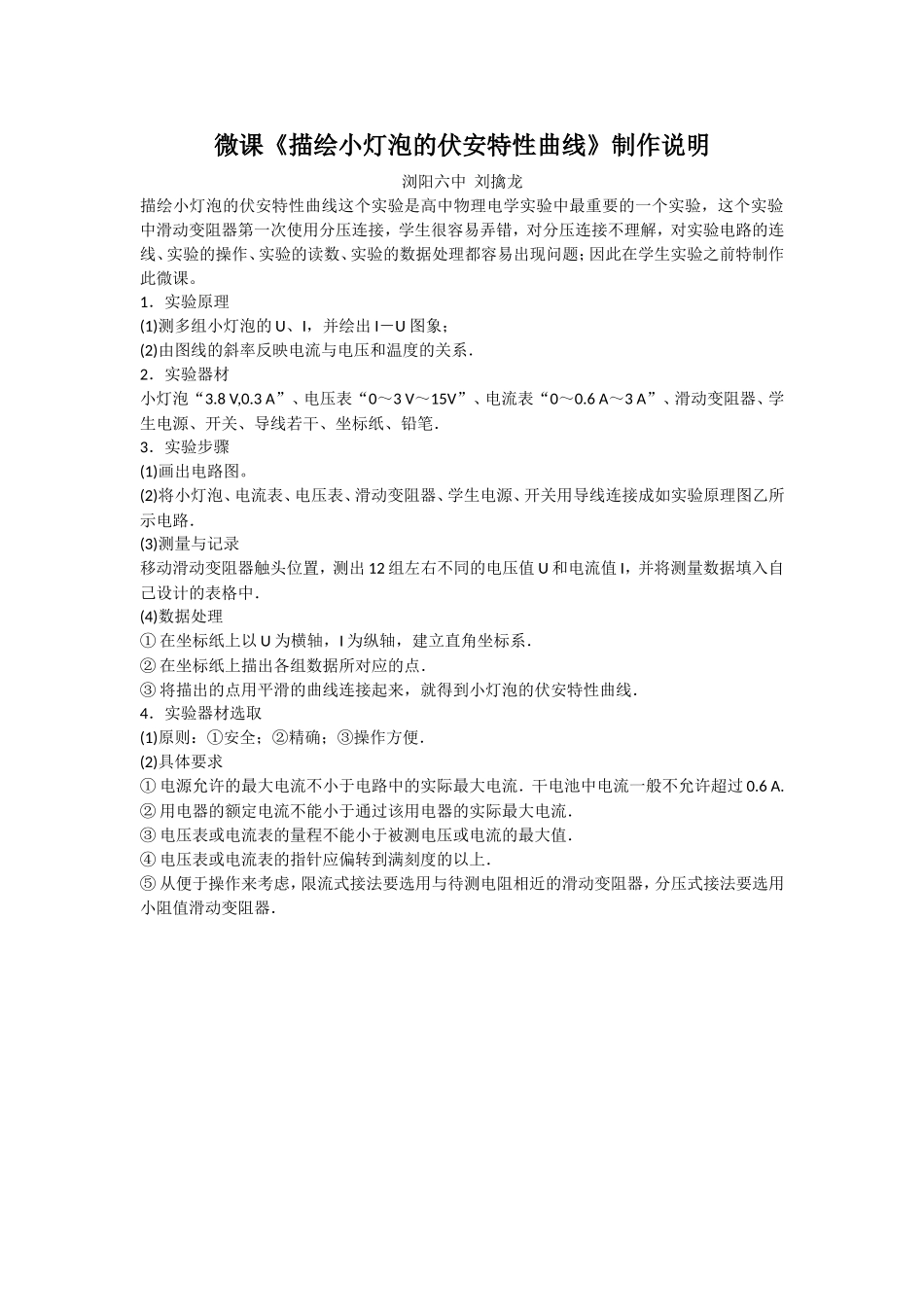

微课说明-描述小灯泡的伏安特性曲线(刘擒龙)_第1页
1/1
微课《描绘小灯泡的伏安特性曲线》制作说明浏阳六中刘擒龙描绘小灯泡的伏安特性曲线这个实验是高中物理电学实验中最重要的一个实验,这个实验中滑动变阻器第一次使用分压连接,学生很容易弄错,对分压连接不理解,对实验电路的连线、实验的操作、实验的读数、实验的数据处理都容易出现问题;因此在学生实验之前特制作此微课。1.实验原理(1)测多组小灯泡的U、I,并绘出I-U图象;(2)由图线的斜率反映电流与电压和温度的关系.2.实验器材小灯泡“3.8V,0.3A”、电压表“0~3V~15V”、电流表“0~0.6A~3A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔.3.实验步骤(1)画出电路图。(2)将小灯泡、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如实验原理图乙所示电路.(3)测量与记录移动滑动变阻器触头位置,测出12组左右不同的电压值U和电流值I,并将测量数据填入自己设计的表格中.(4)数据处理①在坐标纸上以U为横轴,I为纵轴,建立直角坐标系.②在坐标纸上描出各组数据所对应的点.③将描出的点用平滑的曲线连接起来,就得到小灯泡的伏安特性曲线.4.实验器材选取(1)原则:①安全;②精确;③操作方便.(2)具体要求①电源允许的最大电流不小于电路中的实际最大电流.干电池中电流一般不允许超过0.6A.②用电器的额定电流不能小于通过该用电器的实际最大电流.③电压表或电流表的量程不能小于被测电压或电流的最大值.④电压表或电流表的指针应偏转到满刻度的以上.⑤从便于操作来考虑,限流式接法要选用与待测电阻相近的滑动变阻器,分压式接法要选用小阻值滑动变阻器.

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

微课说明-描述小灯泡的伏安特性曲线(刘擒龙)
