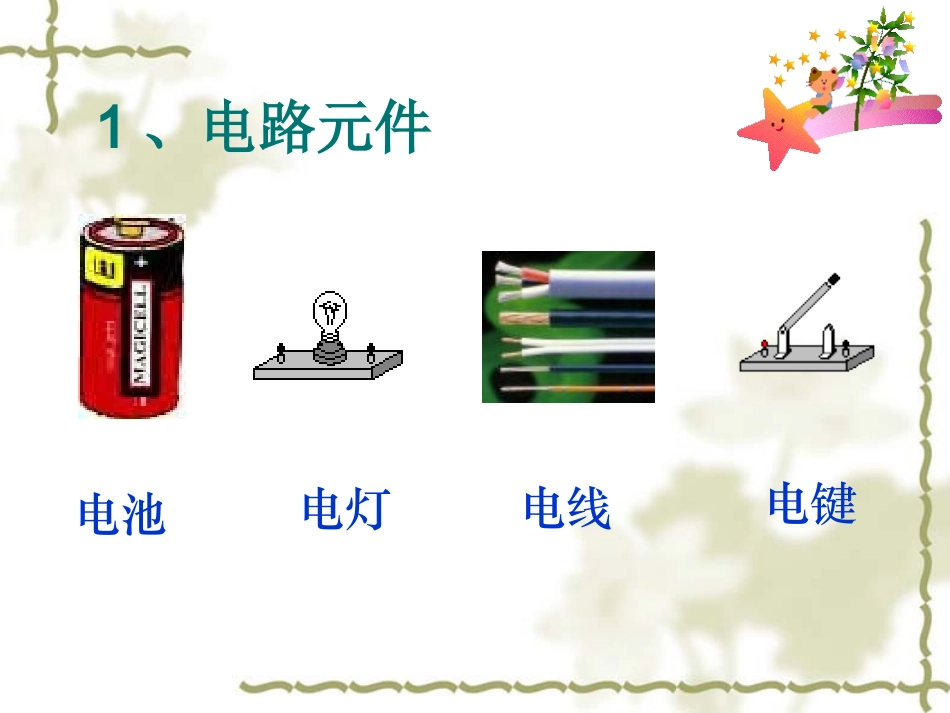

简单电路电路与电路图1、电路元件电池电灯电线电键2、简单电路开关闭合，小电珠亮，此时电路称为通路。开关打开，小电珠不亮，此时电路称为断路。3、短路导线不通过用电器，直接接在电源两端叫做电源短路。4、几种常见电路元件的符号负极正极电池电灯电池组开关上节课我们要用这些元件连成了两种常用的基本电路，即串联电路和并联电路。刚才学习的简单电路中，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢？串联电路把元件逐个顺次连接起来组成的电路，称为串联电路。定义：特点：电流路径唯一，开关位置任意。并联电路定义：特点：把元件并列连接起来组成的电路。断开干路，整个电路形成开路；断开一条支路，不影响别的支路。观察实验现象（1）观察1：当合上开关时，两个灯泡有什么变化？实验（1）结果两灯泡都亮观察实验现象（2）观察2：当调换开关的位置时，两个灯泡有什么变化？观察实验现象（2）调换开关位置后，两灯都亮串联电路的定义如左图，把两只小灯泡，顺次连接在电路里，一只灯泡亮时另一只灯泡也亮。像这样把元件逐个顺次连接起来-----称串联电路。观察：当断开S2，合上S、S1时，灯泡L1、L2有什么变化？SS1S2L1L2观察实验现象(1)SS1S2L1L2灯泡L1亮灯泡L2不亮实验结果(1)SS1S2L1L2观察：当断开开关S1，合上开关S、S2时，灯泡L1、L2的变化？观察实验SS1S2L1L2灯泡L1不亮灯泡L2亮实验结果SS1S2L1L2如左图：把两只灯泡并列地接在电路中，并各自安装一个开关。像这样把元件并列地连接起来的电路，—称并联电路。并联电路的定义
