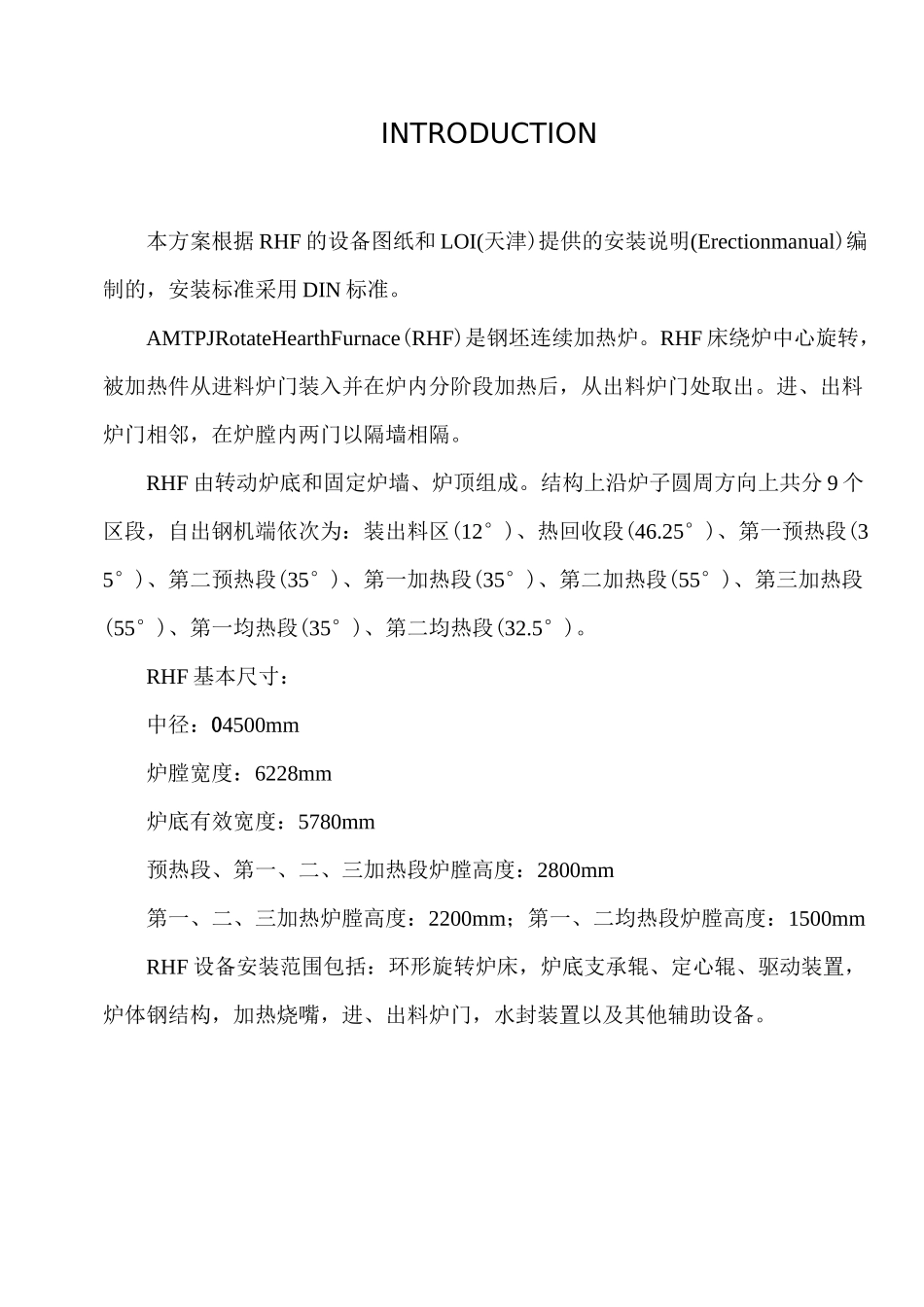

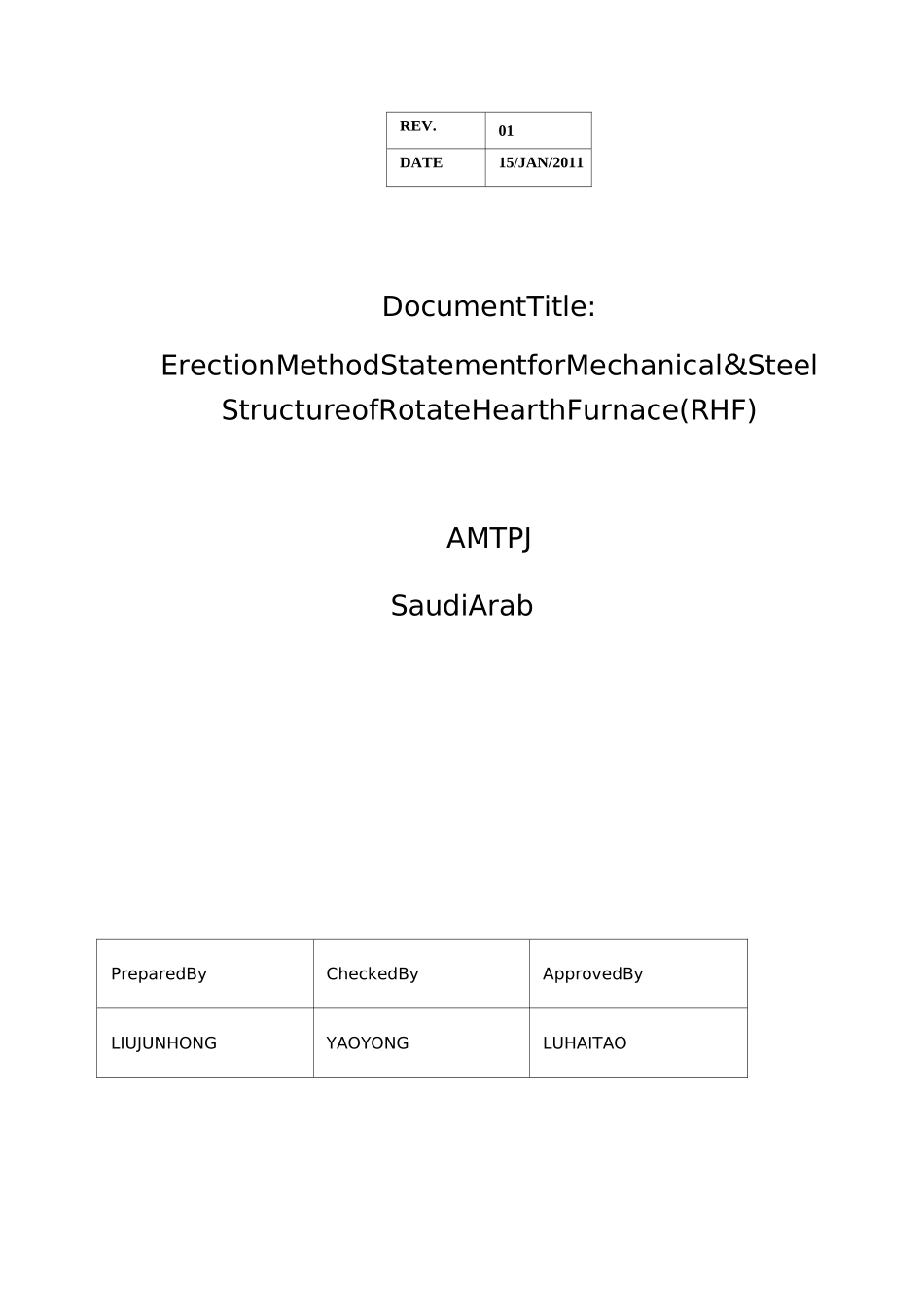

REV.01DATE15/JAN/2011DocumentTitle:ErectionMethodStatementforMechanical&SteelStructureofRotateHearthFurnace(RHF)AMTPJSaudiArabPreparedByCheckedByApprovedByLIUJUNHONGYAOYONGLUHAITAOINTRODUCTION本方案根据RHF的设备图纸和LOI(天津)提供的安装说明(Erectionmanual)编制的,安装标准采用DIN标准。AMTPJRotateHearthFurnace(RHF)是钢坯连续加热炉。RHF床绕炉中心旋转,被加热件从进料炉门装入并在炉内分阶段加热后,从出料炉门处取出。进、出料炉门相邻,在炉膛内两门以隔墙相隔。RHF由转动炉底和固定炉墙、炉顶组成。结构上沿炉子圆周方向上共分9个区段,自出钢机端依次为:装出料区(12°)、热回收段(46.25°)、第一预热段(35°)、第二预热段(35°)、第一加热段(35°)、第二加热段(55°)、第三加热段(55°)、第一均热段(35°)、第二均热段(32.5°)。RHF基本尺寸:中径:04500mm炉膛宽度:6228mm炉底有效宽度:5780mm预热段、第一、二、三加热段炉膛高度:2800mm第一、二、三加热炉膛高度:2200mm;第一、二均热段炉膛高度:1500mmRHF设备安装范围包括:环形旋转炉床,炉底支承辊、定心辊、驱动装置,炉体钢结构,加热烧嘴,进、出料炉门,水封装置以及其他辅助设备。施工方法和具体步骤1.2.平面布置图见附图1.3.RHF中心标板、基准点的埋设布置永久中心标板和永久标高点不等边角钢75X50X5,长度150mm。制作样式如下:环炉区域临时中心标板:永久中心标板永久标咼点测量准备工作:A对原始基准标咼点、中心线、炉心等进行复查,确定。>测量工具:水准仪、全站仪、50m钢盘尺、弹簧秤等。>搭设测量平台:见附图炉底辊中心线的测量及永久中心标板和永久标高点布置见附图:安装工艺调整板:>座浆料:选用高强无收缩灌浆料早强、高强:能在较短时间内达到较高的强度,其一天抗压强度高达20〜40Mpa,三天抗压强度高达40〜60Mpa后期强度高达60〜90Mpa。>技术要求:标高为:±0.50mm;水平度为:0.10/1000mmA施工方法及过程:凿垫板分1.4.内支撑辊、外支撑辊(Hearthrollinside、Hearthrollexternal)安装:>内支撑辊、外支撑辊是用支撑RHF上、下层炉底结构。主要由内、外环底架和内支撑辊、外支撑辊组成。>安装顺序:安装工艺垫板座浆一内环底架(innerbasesupport)、外环底架(Outetbasesuppor)就位、找平、找正f检查验收f二次浇注f内支撑辊、外支撑辊(Hearthrollinside、Hearthrollexternal)就位、找平、找正一检查验收一焊接挡块安装示意图:安装工艺调整板:>工艺调整板规格及数量:序号设备部位名称数量垫板规格及数量二^轻II安装就位、找平、找正:>将所有的内环底架(innerbasesupport)、外环底架(Outetbasesuppor)全部就位。>检查项目、技术要求、测量方法:以RHF安装说明为准。>内环底架(innerbasesupport)、外环底架(Outletbasesupport)检查示意图:>内环底架(innerbasesupport)、外环底架(Outletbasesupport)标高调整示意图:调整用薄钢板规格为t=0.5mm、1.0mm、2.0mm。、就位、找平、找正:>二次浇注强度符合要求后,就位。>就位时要注意区分,内支撑辊、外支撑辊(Hearthrollinside、Hearthrollexternal)的标识。>就位时要注意区分,内支撑辊、外支撑辊(Hearthrollinside、Hearthrollexternal)的标识干油管方向。>内支撑辊(Hearthrollinside)的示意图:Markofhearthroll>外支撑辊(Hearthrollexternal)的示意图:支撑半径(R)HearthrollinsideR21595>内支撑辊、外支撑辊(Hearthrollinside、Hearthrollexternal)标高的调整:通过垫片组来调整,其规格为t=6mm、2mm、1mm、0.5mm。>检查测量方法:见下r匕CU标高(A)FL+5084HearthrollexternalR26405LT1.5.定心辊(centeringroller)安装:定心辊()安装工艺垫板:>垫板数量及规格:序号设备部位名称数量垫板规格及数量长度()宽度(厚度()数量定心辊()>垫板布置图:>定心辊位于RHF的内侧,按图纸找正中心线和标高进行安装。安装后应将其中心向后退缩,以利下层炉扇形段(LowerHearthSector)的吊装就位。下层炉扇形段(LowerHearthSector)安装后再将定心辊释放,使其辊面与导向面接触。>安装图:、F6.5]>检查、测量方法:...
