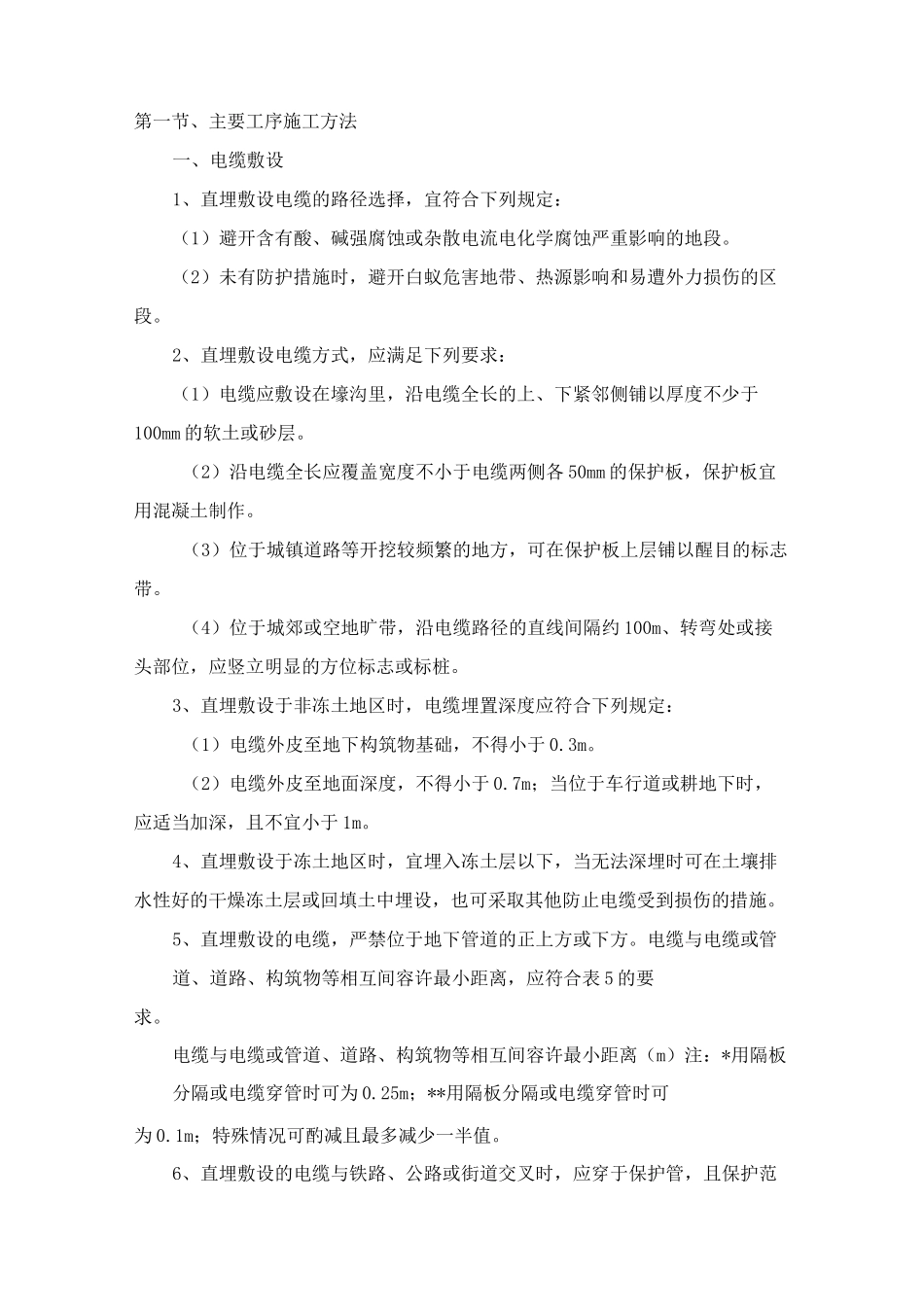

第一节、主要工序施工方法一、电缆敷设1、直埋敷设电缆的路径选择，宜符合下列规定：（1）避开含有酸、碱强腐蚀或杂散电流电化学腐蚀严重影响的地段。（2）未有防护措施时，避开白蚁危害地带、热源影响和易遭外力损伤的区段。2、直埋敷设电缆方式，应满足下列要求：（1）电缆应敷设在壕沟里，沿电缆全长的上、下紧邻侧铺以厚度不少于100mm的软土或砂层。（2）沿电缆全长应覆盖宽度不小于电缆两侧各50mm的保护板，保护板宜用混凝土制作。（3）位于城镇道路等开挖较频繁的地方，可在保护板上层铺以醒目的标志带。（4）位于城郊或空地旷带，沿电缆路径的直线间隔约100m、转弯处或接头部位，应竖立明显的方位标志或标桩。3、直埋敷设于非冻土地区时，电缆埋置深度应符合下列规定：（1）电缆外皮至地下构筑物基础，不得小于0.3m。（2）电缆外皮至地面深度，不得小于0.7m；当位于车行道或耕地下时，应适当加深，且不宜小于1m。4、直埋敷设于冻土地区时，宜埋入冻土层以下，当无法深埋时可在土壤排水性好的干燥冻土层或回填土中埋设，也可采取其他防止电缆受到损伤的措施。5、直埋敷设的电缆，严禁位于地下管道的正上方或下方。电缆与电缆或管道、道路、构筑物等相互间容许最小距离，应符合表5的要求。电缆与电缆或管道、道路、构筑物等相互间容许最小距离（m）注：*用隔板分隔或电缆穿管时可为0.25m；**用隔板分隔或电缆穿管时可为0.1m；特殊情况可酌减且最多减少一半值。6、直埋敷设的电缆与铁路、公路或街道交叉时，应穿于保护管，且保护范围超出路基、街道路面两边以及排水沟边0.5m以上。7、直埋敷设的电缆引入构筑物，在贯穿墙孔处应设置保护管，且对管口实施阻水堵塞。8、直埋敷设电缆的接头配置，应符合下列规定：（1）接头与邻近电缆的净距，不得小于0.25m。（2）并列的接头位置宜相互错开，且不小于0.5m的净距。（3）斜坡地形处的接头安置，应呈水平状。（4）对重要回路的电缆接头，宜在其两侧约1000mm开始的局部段，按留有备用量方式敷设电缆。9、直埋敷设电缆在采取特殊换土回填时，回填土的土质应对电缆外护套无腐蚀性。二、盘柜安装1、盘柜检查开关柜到货后，运到施工现场，进行拆箱检查并做好记录。（1）控制盘柜整体检查1）对照设计图纸核对盘柜的规格、型号、回路、布置等是否符合要求，并根据布置图临时在盘上标明盘的名称、安装序号和安装位置等。2）根据装箱清单检查装箱是否完整，零件是否齐全，备品是否足数，有无出厂说明书及图纸等资料。3）检查在运输途中有无受潮和损坏等。对于受潮者应及时烘干。对于损坏的零部件要进行更换或修复。4）盘柜应用抹布和吸尘器清除灰尘，擦抹干净。继电器、仪表送交试验室进行检验和调整。（2）盘柜机械部件的检查1）柜面油漆应无脱漆、反锈。2）两側及顶部隔板完整。3）门锁开闭应灵活。4）柜内照明装置齐全。5）手车滚轮与轨道配合间隙均匀。6）手车推拉轻便不摆动。7）手车机械闭锁装置动作可靠。（3）盘柜电气部件检查1）设备外观完好、瓷件无掉瓷、裂纹。2）活动接地装置的接触导通良好，通断顺序正确。3）电气联锁接点接触紧密良好。4）小车触头面接触应当70%触头面积；线接触为塞尺塞不进；接触紧密有足够压力；动静触头中心偏差2mm；触头插入深度符合厂家规定；备用行程符合厂家规定无厂家规定，应不小于2mm。5）仪表继电器防震措施可靠。6）二次回路接线正确。7）熔断器熔丝配置符合设计要求。2、盘柜安装（1）安装前先将开关柜接地线按照开关柜尺寸安装完闭，先安装进线柜，精确调整第一块,用磁性线坠分别在盘的正面和侧面两次找盘的垂直度,用垫铁将盘调到垂直度W1.5/1000H（H-柜高），便可用焊接进行固定。（2）焊接时应焊在内侧，每块高压柜内焊接柜底四角，每处焊缝长20~40mm,并且连垫铁在一起焊在底柜上，并补刷防锈漆。然后再以第一块为标准，逐次调整以后各块。找正时可增减垫铁，并利用柜间连接螺丝进行固定，两相邻柜间无明显缝隙，使该列开关柜成一整体。（3）施工中严禁用记号笔乱涂写柜面。相邻两柜顶部水平偏差V1.5mm,两柜面偏差0mm，整列柜顶部水平偏差V4mm,柜面偏差V4mm,柜间接缝V1.5mm。（4）当两段盘柜...
