第十五章电流和电路单元测试题(考试用)VIP免费

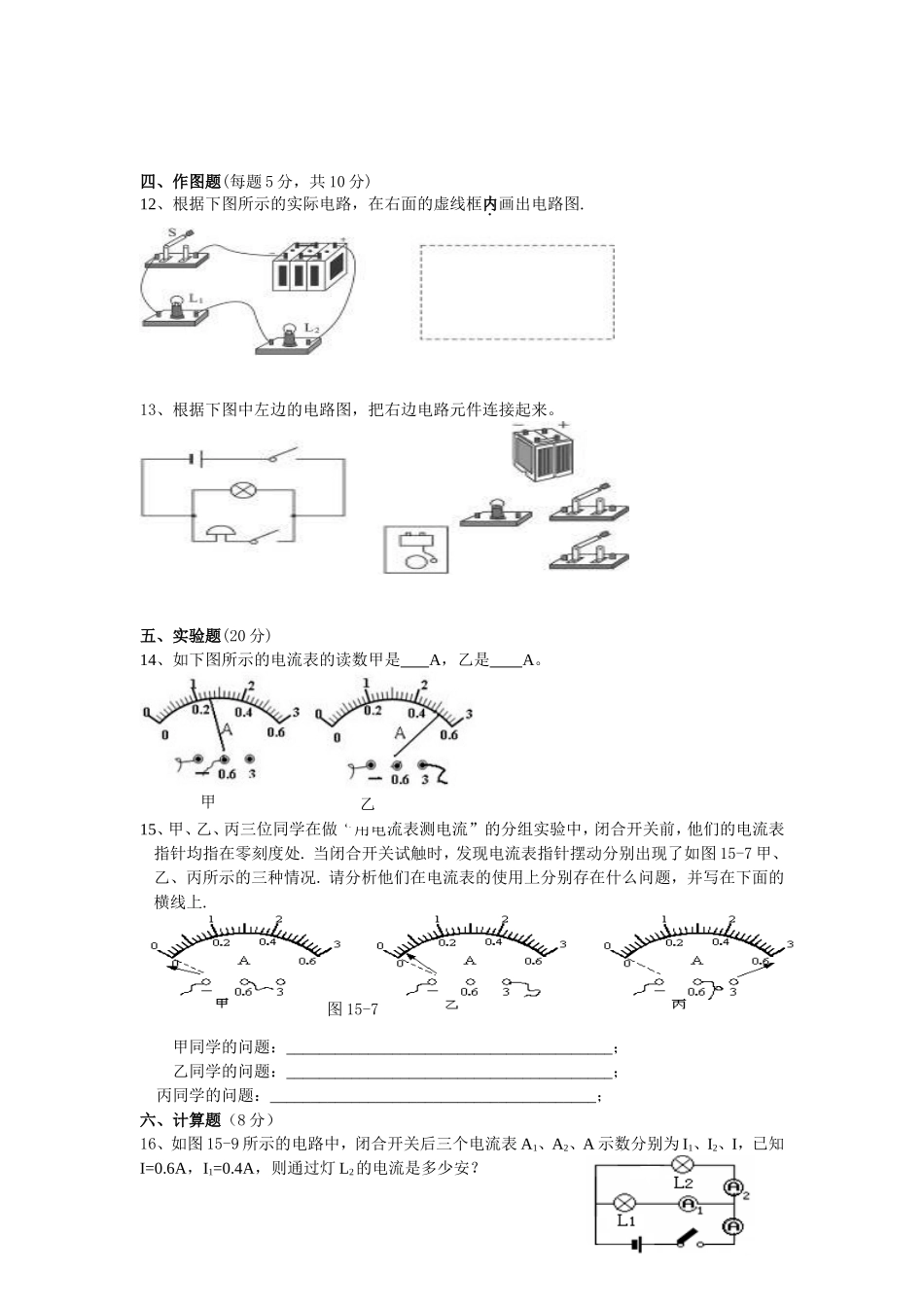

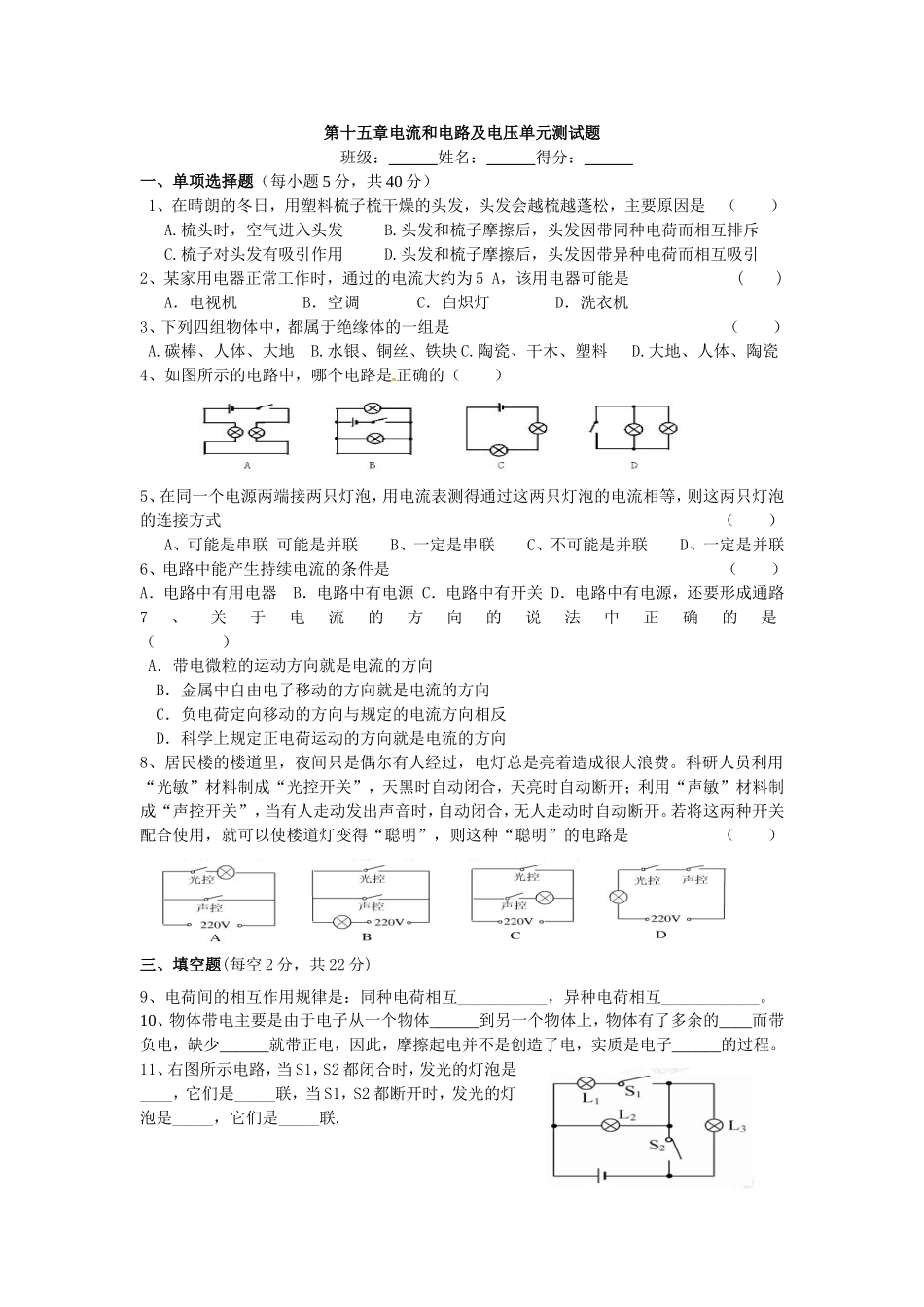

第十五章电流和电路及电压单元测试题班级：姓名：得分：一、单项选择题（每小题5分，共40分）1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（）A.梳头时，空气进入头发B.头发和梳子摩擦后，头发因带同种电荷而相互排斥C.梳子对头发有吸引作用D.头发和梳子摩擦后，头发因带异种电荷而相互吸引2、某家用电器正常工作时，通过的电流大约为5A，该用电器可能是()A．电视机B．空调C．白炽灯D．洗衣机3、下列四组物体中，都属于绝缘体的一组是（）A.碳棒、人体、大地B.水银、铜丝、铁块C.陶瓷、干木、塑料D.大地、人体、陶瓷4、如图所示的电路中，哪个电路是正确的（）5、在同一个电源两端接两只灯泡，用电流表测得通过这两只灯泡的电流相等，则这两只灯泡的连接方式（）A、可能是串联可能是并联B、一定是串联C、不可能是并联D、一定是并联6、电路中能产生持续电流的条件是（）A．电路中有用电器B．电路中有电源C．电路中有开关D．电路中有电源，还要形成通路7、关于电流的方向的说法中正确的是（）A．带电微粒的运动方向就是电流的方向B．金属中自由电子移动的方向就是电流的方向C．负电荷定向移动的方向与规定的电流方向相反D．科学上规定正电荷运动的方向就是电流的方向8、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（）三、填空题(每空2分，共22分)9、电荷间的相互作用规律是：同种电荷相互___________，异种电荷相互____________。10、物体带电主要是由于电子从一个物体______到另一个物体上，物体有了多余的____而带负电，缺少______就带正电，因此，摩擦起电并不是创造了电，实质是电子______的过程。11、右图所示电路，当S1，S2都闭合时，发光的灯泡是_____，它们是_____联，当S1，S2都断开时，发光的灯泡是_____，它们是_____联.四、作图题(每题5分，共10分)12、根据下图所示的实际电路，在右面的虚线框内画出电路图.13、根据下图中左边的电路图，把右边电路元件连接起来。五、实验题(20分)14、如下图所示的电流表的读数甲是A，乙是A。15、甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处.当闭合开关试触时，发现电流表指针摆动分别出现了如图15-7甲、乙、丙所示的三种情况.请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上.甲同学的问题：________________________________________；甲同学的问题：________________________________________；乙同学的问题：________________________________________；丙同学的问题：________________________________________；六、计算题（8分）16、如图15-9所示的电路中，闭合开关后三个电流表A1、A2、A示数分别为I1、I2、I，已知I=0.6A，I1=0.4A，则通过灯L2的电流是多少安？甲乙图15-7
