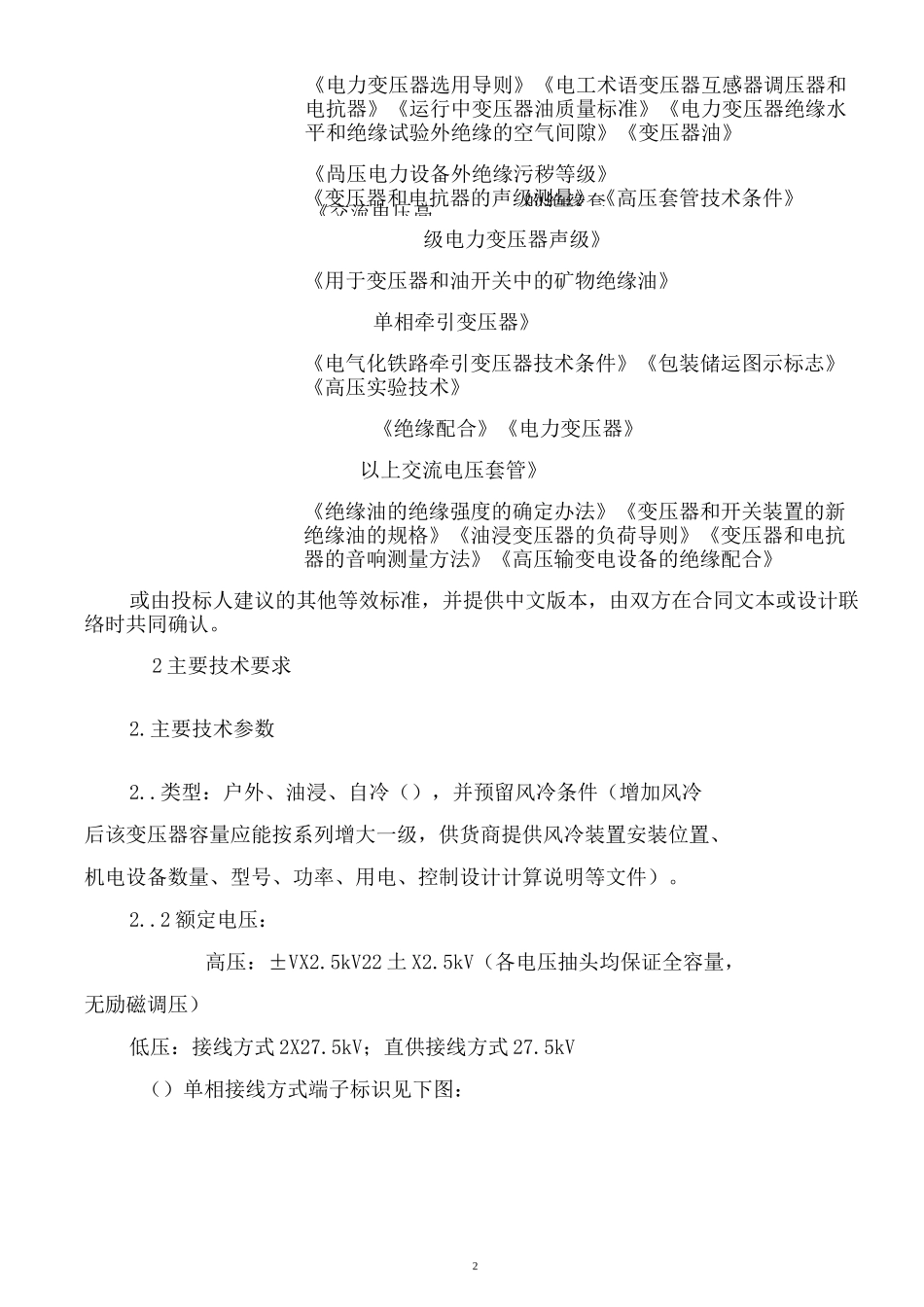

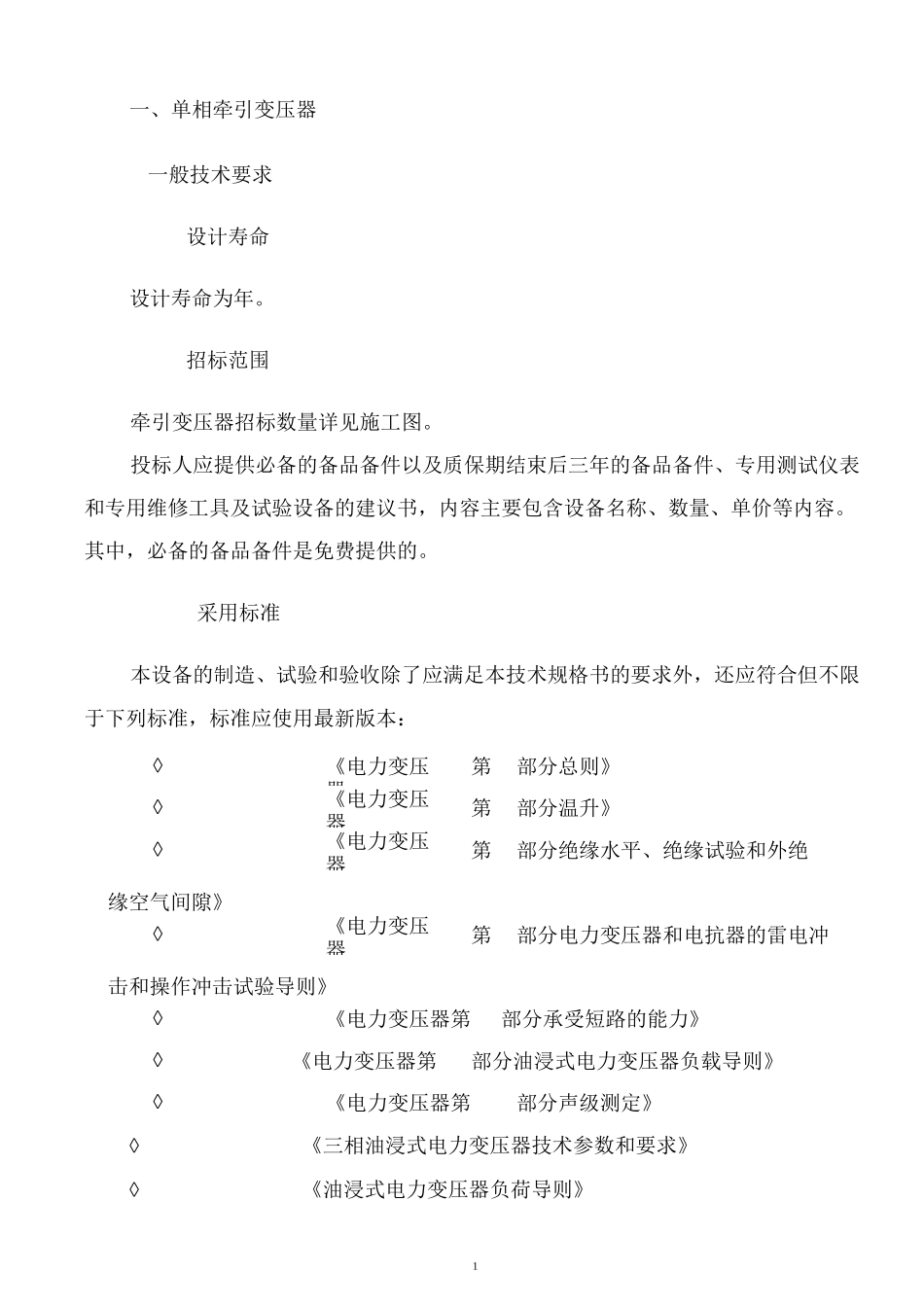

1一、单相牵引变压器一般技术要求设计寿命设计寿命为年。招标范围牵引变压器招标数量详见施工图。投标人应提供必备的备品备件以及质保期结束后三年的备品备件、专用测试仪表和专用维修工具及试验设备的建议书,内容主要包含设备名称、数量、单价等内容。其中,必备的备品备件是免费提供的。采用标准本设备的制造、试验和验收除了应满足本技术规格书的要求外,还应符合但不限于下列标准,标准应使用最新版本:◊《电力变压器第部分总则》◊《电力变压器第部分温升》◊《电力变压器第部分绝缘水平、绝缘试验和外绝缘空气间隙》◊《电力变压器第部分电力变压器和电抗器的雷电冲击和操作冲击试验导则》◊《电力变压器第部分承受短路的能力》◊《电力变压器第部分油浸式电力变压器负载导则》◊《电力变压器第部分声级测定》◊《三相油浸式电力变压器技术参数和要求》◊《油浸式电力变压器负荷导则》2《交流电压高的绝缘套《电力变压器选用导则》《电工术语变压器互感器调压器和电抗器》《运行中变压器油质量标准》《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》《变压器油》《咼压电力设备外绝缘污秽等级》《变压器和电抗器的声级测量》《高压套管技术条件》级电力变压器声级》《用于变压器和油开关中的矿物绝缘油》单相牵引变压器》《电气化铁路牵引变压器技术条件》《包装储运图示标志》《高压实验技术》《绝缘配合》《电力变压器》以上交流电压套管》《绝缘油的绝缘强度的确定办法》《变压器和开关装置的新绝缘油的规格》《油浸变压器的负荷导则》《变压器和电抗器的音响测量方法》《高压输变电设备的绝缘配合》或由投标人建议的其他等效标准,并提供中文版本,由双方在合同文本或设计联络时共同确认。2主要技术要求2.主要技术参数2..类型:户外、油浸、自冷(),并预留风冷条件(增加风冷后该变压器容量应能按系列增大一级,供货商提供风冷装置安装位置、机电设备数量、型号、功率、用电、控制设计计算说明等文件)。2..2额定电压:高压:±VX2.5kV22土X2.5kV(各电压抽头均保证全容量,无励磁调压)低压:接线方式2X27.5kV;直供接线方式27.5kV()单相接线方式端子标识见下图:3Bya*bOcOBOOObo次边绕组(称绕组,标识为2绕组)接线(接触网)、22绕组(称绕组,标识为绕组)接线。、2同一绕组端子间电压为27.5kV;、2异绕组端子间电压为55kV。(2)直供V接线方式端子标识见下图:容量表示方法:额定容量=S1+S2,其中S1为AB绕组的容量,S2为BC绕组的容量。额定容量单相牵引变压器高压绕组额定容量(kVA)两个中压绕组的容量(kVA)(T+F)备注31500(A-X)31500(a1-x1)+16000(a2-x2)单相三线圈25000(A-X)25000(a1-x1)+12500(a2-x2)20000(A-X)20000(a1-x1)+10000(a2-x2)16000(A-X)16000(a1-x1)+8000(a2-x2)12500(A-X)12500(a1-x1)+6300(a2-x2)直供牵引变压器高压绕组额定容量(kVA)中压绕组的容量(kVA)备注412500(A-B)+12500(C-B)12500(a-x)+12500(b-y)三相双线圈16000(A-B)+12500(C-B)16000(a-x)+12500(b-y)16000(A-B)+16000(C-B)16000(a-x)+16000(b-y)频率:极性:减极性联接组标号:()单相接线方式:()直供接线方式:Ii0+Ii0相数:()单相接线方式:单相,次边绕组、或、引出接地(钢轨)。()直供接线方式:三相。阻抗电压百分比:()单相接线方式:)阻抗电压()基准容量采用高压绕组的容量,330kV牵引变压器U=12%,220kVd23-1牵引变压器U10.5%。d23-1)短路阻抗其中为变压器在二次绕组(绕组)上加电压,一次绕组短路、三次绕组(绕组)开路时测得的阻抗;为变压器在三次绕组(绕组)上加电压,一次绕组短路、二次绕组(绕组)开路时测得的阻抗;为变压器在绕组和绕组串联回路两端加电压,一次绕组短路时测得的阻抗。()直供接线方式:阻抗电压百分比:10.5%。连续额定容量下的温升限值油层顶部温升:W55K(温度计法);5绕组平均温升:W65K(电阻法)。对安装场所条件不符合正常使用条件的牵引变压器,其温升限值按照作相应的修正。空载电流在额定电压和额定频率的条件下,空载电流应小于额定电流的5变压器绕组绝缘水平额定电压()最高工作电压()雷电冲击耐...
