专题复习:画图VIP免费

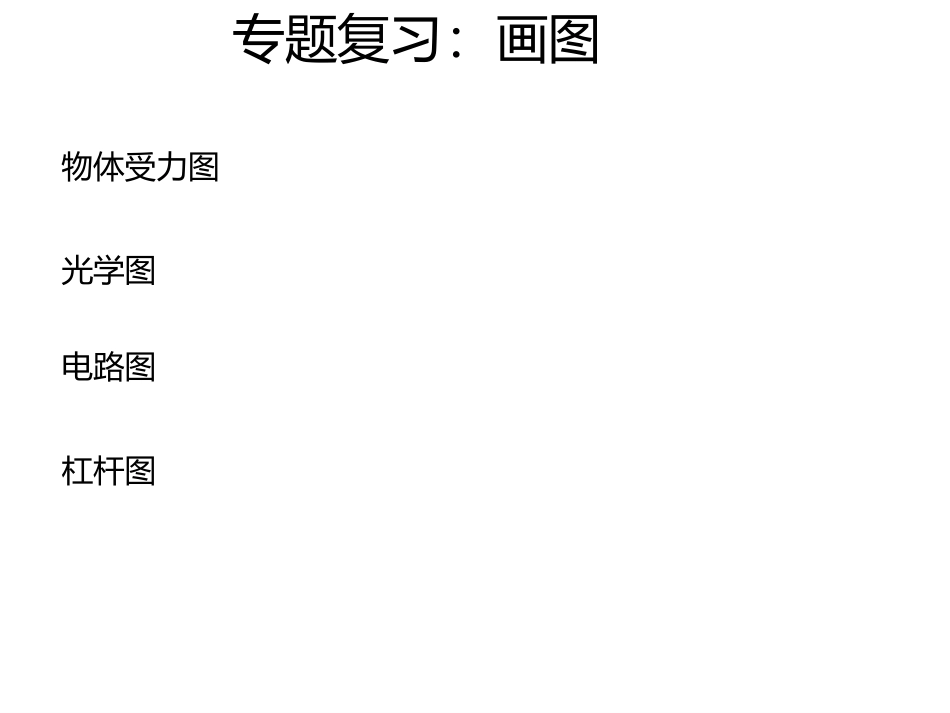

专题复习:画图_第1页
1/7

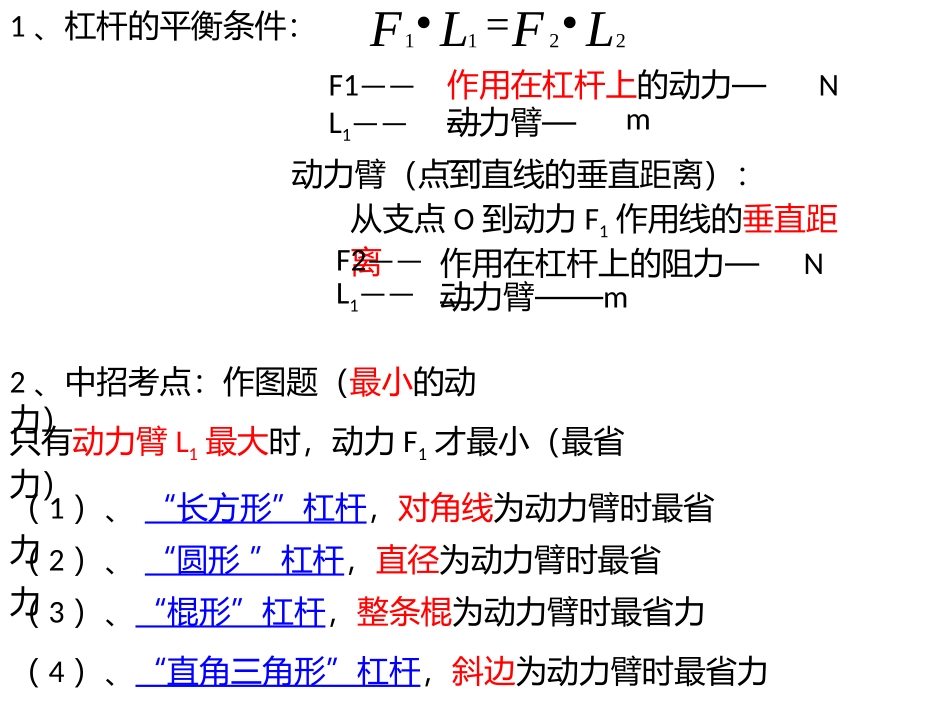

专题复习:画图_第2页
2/7

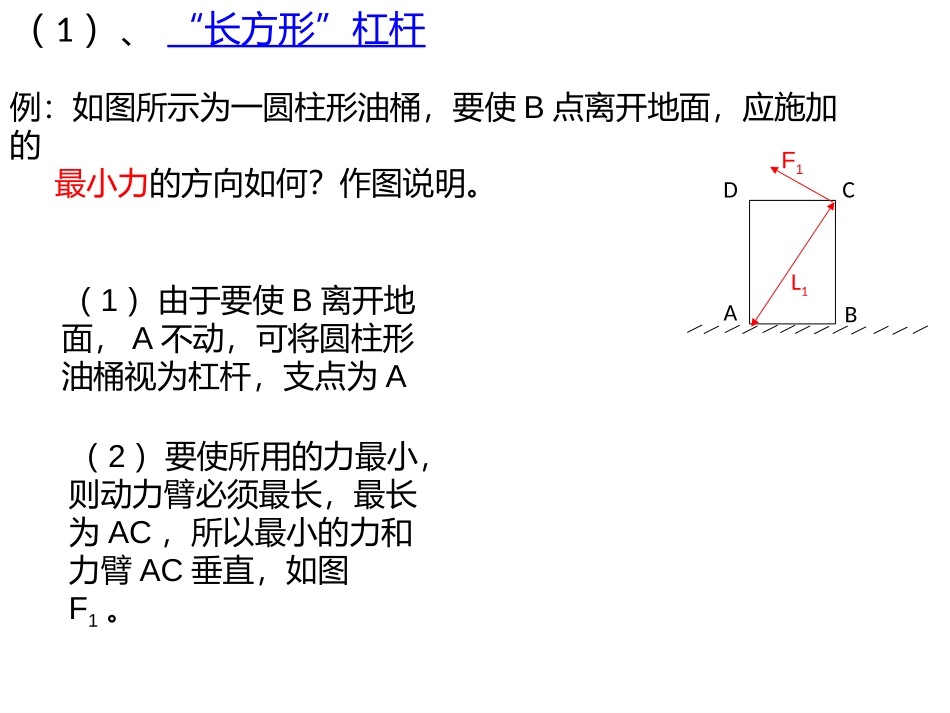

专题复习:画图_第3页
3/7
专题复习:画图物体受力图光学图电路图杠杆图1、杠杆的平衡条件:LFLF22112、中招考点:作图题(最小的动力)只有动力臂L1最大时,动力F1才最小(最省力)(1)、“长方形”杠杆,对角线为动力臂时最省力(2)、“圆形”杠杆,直径为动力臂时最省力(3)、“棍形”杠杆,整条棍为动力臂时最省力L1——动力臂——m动力臂(点到直线的垂直距离):从支点O到动力F1作用线的垂直距离F1——作用在杠杆上的动力——NF2——作用在杠杆上的阻力——NL1——动力臂——m(4)、“直角三角形”杠杆,斜边为动力臂时最省力例:如图所示为一圆柱形油桶,要使B点离开地面,应施加的最小力的方向如何?作图说明。(1)由于要使B离开地面,A不动,可将圆柱形油桶视为杠杆,支点为AABCDL1(1)、“长方形”杠杆(2)要使所用的力最小,则动力臂必须最长,最长为AC,所以最小的力和力臂AC垂直,如图F1。F1例:如右图所示:赵师傅想用最省力的方法把一个油桶推上台阶,请你在图中画出这个力F的示意图。用力F将球形重物滚上台阶时,可以把它看成一个绕0点转运的杠杆,(2)、“圆形”杠杆F0由杠杆的平衡条件可知,在重力乘以重力的力臂不变时,动力臂越长所用的动力就越小,动力臂最长时是此圆桶的直径,即经过支点的直径。(3)、“棍形”杠杆例1:如图所示,哪种情况更省力?为什么?例2:如图所示,哪种情况更省力?为什么?问题:什么时候最省力?更正一个错误认识:什么力充当阻力?石块对杠杆的压力充当阻力压力的方向总是作用在受力面上且与受压面垂直“棍形”杠杆:整条棍为动力臂时最省力例1:如图所示,要使杠杆平衡,所用最小的作用力是()A.F1B.F2C.F3D.F4例2:要使杠杆在图示位置能静止,请在A点施加一力,并且要求此力的力臂最长(4)、“直角三角形”杠杆
