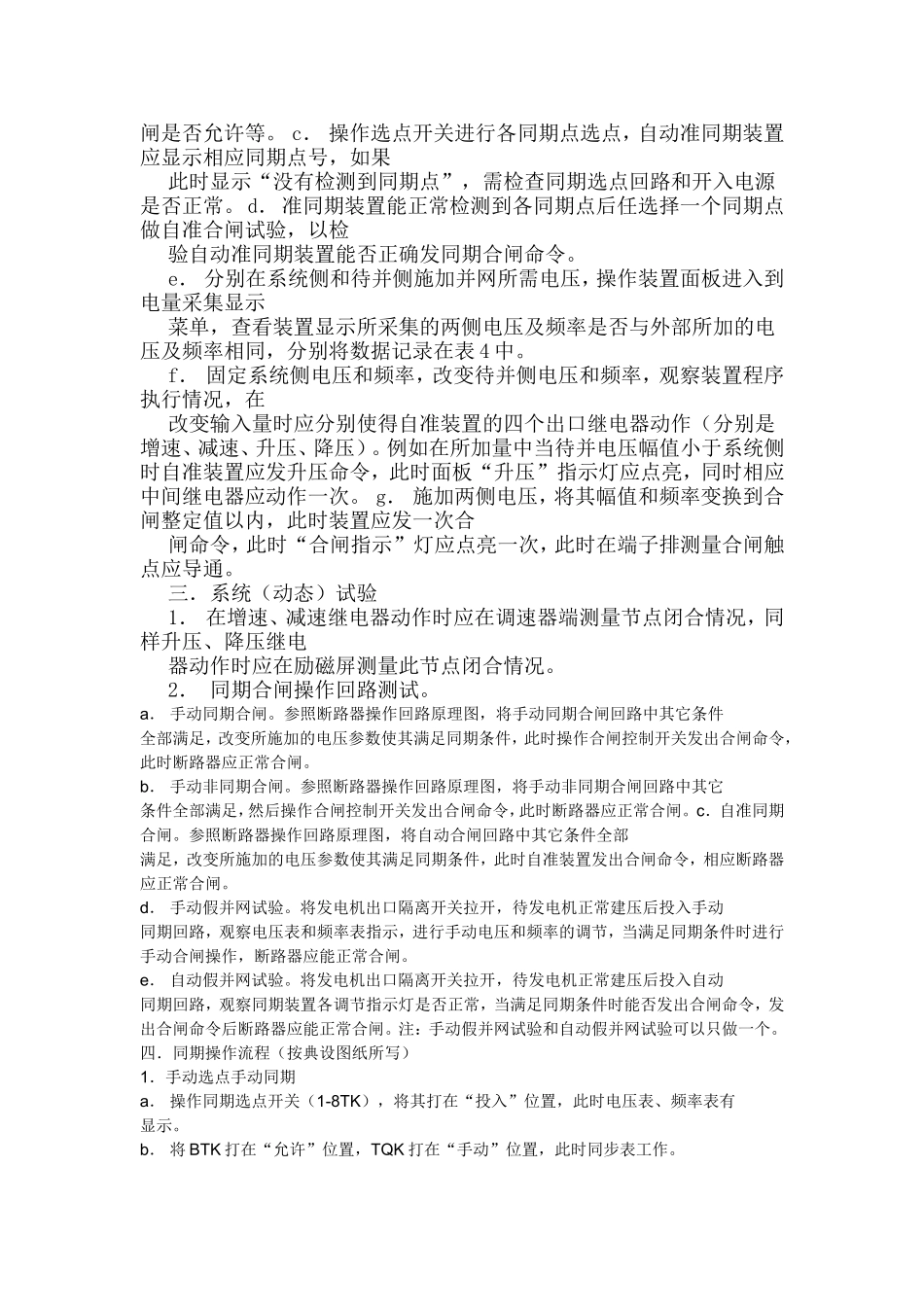

同期屏调试方法及操作流程同期系统是一个电站发电并网的关键点，所以同期系统的正确性及合闸成功率直接关系到电站的经济效益，下面简述同期屏调试内容及方法。我们常用的自动同期装置一般有单点同期装置和多点同期装置，所以此组合而成的同期屏有单点同期屏和多点同期屏，其区别只是并列点的多少，工作原理却相同，所以其调试方法是一样的。同期屏中元器件：电压表、频率表、同步表、同步检查继电器、中间继电器（包括增/减速继电器、增/减压继电器、选点继电器、合闸出口继电器）、自动准同期装置、同期点选择开关、合闸开关、同期方式选择开关。调试时主要是对以上元器件及其回路进行测试。一、调试前准备工作：1．测试仪（需具备同时输出两相电压的功能且其频率和相位可改变）2．检验测试仪输出电压的准确性3．熟悉设计图纸，了解本合同同期设计工作原理4．阅读自动准同期装置使用说明书，了解其工作原理和使用方法5．能有一个，以防止同时选上多个同期回路。二、单元件测试1．各种开关及其节点检查目的：此项主要检查开关节点情况以及部分同期回路是否和设计要求一致，检查同期点选择的唯一性及同期点通道的正确性方法：按照设计图纸原理依次操作各种开关同时检查其节点闭合情况，并核对是否和设计要求一致。依次检查顺序：同期方式选择开关、同期点选择开关、合闸开关。在操作开关的同时其相应中间继电器会同时动作，所以此项检查可以结合第5项（中间继电器检验）测试同时进行。例如在检查第一个同期点时要保证第一个同期回路的电压回路接通同时其他回路的电压回路不通。2．电压表及频率表目的：此项主要检查表计测量准确性。方法：按照设计原理图选择各个开关使电压表、频率表回路接通，从端子牌施加不同电压并改变其频率，观察表计显示值，建议至少施加两组不同数据，通过计算测量误差来判断测试结果是否合格（计算误差在表测量误差等级以内为合格，频率表误差等级为0.1，电压表误差等级为0.5）。分别将数据记录在表1.1、1.2中。注：1．对于有隔离变、转角变的同期点其电压应施加于隔离变一次侧，以便检验隔离变、转角变的正确性。如何为正确，需确认隔离变和转角变的允许误差？2．电压施加值为95V、100V、105V，可任选两组记录。3．同步表检查目的：此项主要检查同步表是否能正常工作。方法：按照设计原理图选择各个开关使同步表电压回路接通，从端子排施加不同电压并改变其频率，观察同步表指针偏移情况。将数据记录在表2中：注：1．当待并侧电压大于系统侧电压时压差指针向上偏移，反之向下偏移，差值越大偏移中心点角度越大，两侧电压相等时压差指针应水平指向中心点。2．当待并侧频率大于系统侧频率时频差指针向上偏移，反之向下偏移，差值越大偏移中心点角度越大，两侧频率相等时频差指针应水平指向中心点。相位指针顺时针旋转，反之则逆时针旋转，3．当待并侧电压的相位超前系统侧时，相位差值越大，其旋转速度越快。两侧相位相等时相位指针应竖直指向中心点。4．同步检查继电器目的：主要检查同步检查继电器的动作值是否在整定值附近，当压差和相位差大于整定值时其应可靠动作，以保证能够正确闭锁非同期合闸，将试验数据记录在表3中。注：1．由于同期时两侧电压的幅值基本相等，所以同步检查继电器的动作电压主要和相位差成正比，所以在测试时所加两侧电压幅值最好相等，然后通过改变两侧电压相位差使其动作，这样测试的动作值比较准确。2．例如：当整定值为25°，所加电压为系统侧100V/0°、待并侧100V/30°，此时继电器应可靠动作；所加电压为系统侧100/0°、待并侧100/20°，此时继电器应不动作。5．中间继电器检验目的：主要检查中间继电器是否能正常动作，其节点是否能正常闭合、断开。方法：按照设计图纸正确选择屏内开关依次使相应继电器动作，同时在端子排测试其节点闭合/断开情况，测试结果应满足设计要求。依次试验顺序：增速继电器、减速继电器、升压继电器、降压继电器、合闸继电器。6．自动准同期装置测试（以SID-2H为例）a．参照设计原理图将同期回路选择为自动同期，自动准同期装置上电后观察其自检和初始化情况，查看其是否能正常工作。b．根据现...
