第2节家庭电路中电流过大的原因VIP免费

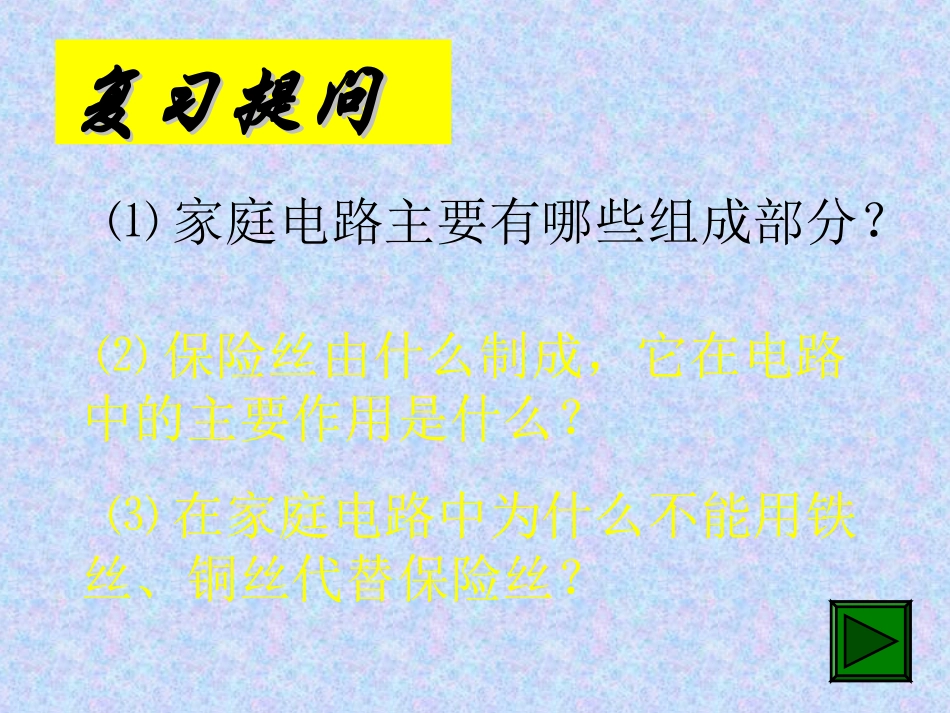

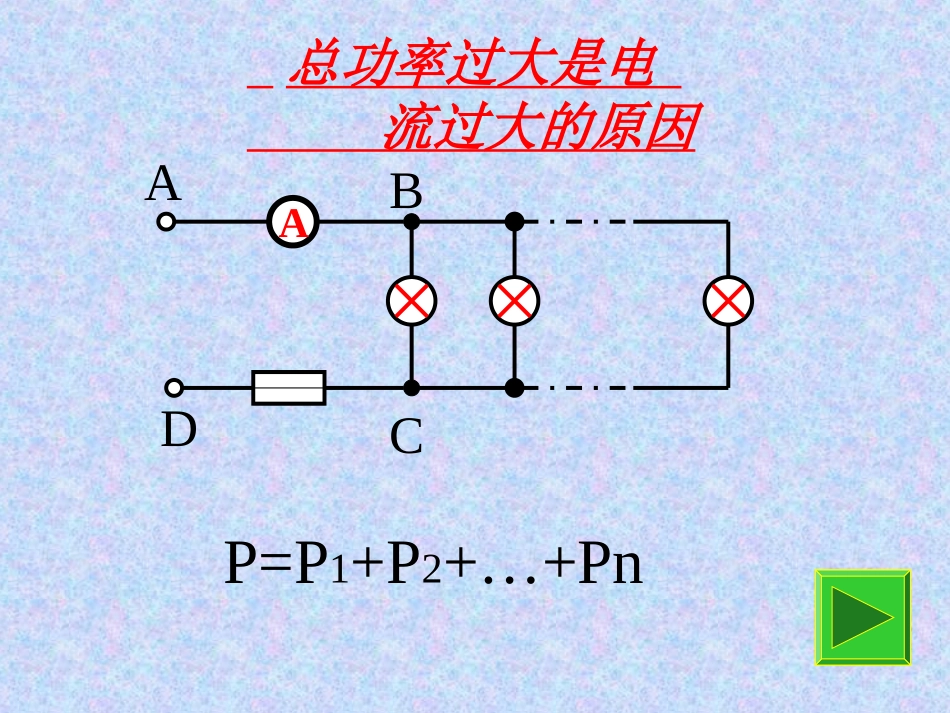

复习提问复习提问⑴家庭电路主要有哪些组成部分？⑵保险丝由什么制成，它在电路中的主要作用是什么？⑶在家庭电路中为什么不能用铁丝、铜丝代替保险丝？AABCD总功率过大是电流过大的原因P=P1+P2+…+Pn【例题】家庭电路中使用三盏电灯，灯泡的额定功率分别是P1＝100w，P2＝P3＝60w．求通过保险丝的电流．解：∵I1=P1/UI2=P2/UI3=P3/U∴I＝I1+I2+I3＝P1/U+P2/U+P3/U＝(P1+P2+P3)/U＝(100w+60w＋60w)/220v＝1A【总结】1、总功率越大，干路中的电流也就越大。2、计算通过保险丝的电流可以利用I＝P总/U总来计算。×ACRBD短路！短路时的电路？？想想想想议议议议1、为什么说短路时，“B、D导线的电阻很小，这时并联的总电阻也很小”呢？2、为什么说短路时，“绝大部分电流经过B、D间的导线，可以认为电流没有经过用电器”呢？小结1、家庭电路中电流过大的原因是：短路或用电器的总功率过大。2、计算通过保险丝的电流可以利用I＝P总/U总来计算。根据前面所学，家里如果同时使用过多用电器有什么后果？盲目同时使用过多用电器——用电功率变大——电流过大——易引发火灾。快速热身二、认识电路安全卫士—保险装置1、保险丝2、空气开关当电路中的电流过大，保险丝就会先熔断，从而切断电源，保障线路和电器的安全，避免火灾保险丝一般装在保险盒。保险丝：电路的安全装置保险丝材料的特点：保险丝是由电阻率较大而熔点较低的铅锑合金制成。保险丝作用：当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将主触头分断，切断电源。空气开关献计献策：为了防止电路中电流过大引发事故，你有哪些好建议？我们的建议：避免同时使用电功率过大的用电器改造线路加装保险装置1、保险丝是否越粗越好？2、保险丝可否用铁、铜丝替代？3、空气开关跳开后，不要着急做什么？快速热身：短路短路用电器的总功率过大用电器的总功率过大课堂练习课堂练习课堂练习课堂练习1、电路中电流过大的原因是（）或（）1、电路中电流过大的原因是（）或（）2、家庭电路中引起保险丝熔断的原因是（）A、保险丝太粗不合格B、所有用电器同时工作C、一定是短路造成的D、可能接入了大功率电热器D3、家庭电路中保险丝断了，以下原因不可能的是：（）A、家庭中用电器的功率过大B、拉线开关中的两根导线头相碰C、保险丝的规格不合适，熔断电流太小D、插头中的两根导线头相碰B课堂练习4、某家庭电路，已有两盏电灯正常发光，如果再使用一个电熨斗，则该电路的（）A、总电流变大B、总电压变大C、总电阻变大D、总功率变大AD5、小华家有30w日光灯2盏，15w的电灯3盏，60w的彩电1台，100w的电冰箱1台，300w的洗衣机1台，600w的音响1台，1kw的电饭煲1个，问：他家的总保险丝应如何选择？（答案：I总＝P总/U总＝2165w/220v＝10A）6、某学校电能表允许通过的最大电流是25A，学校里已经装了40w的电灯50盏，60w的日光灯20盏，想要再装些电灯，至多可以再装多少盏40w的电灯？解：电能表允许电路中最大的总功率是：P＝UI=220v×25A＝5500w目前电路中的总功率是：P′＝nP1＋nP2＝50×40w＋20×60w＝3200w所能再装电灯的总功率是：P″＝P－P″＝5500w－3200w＝2300w所能再装电灯是：n＝P″/P1=2300w/40w=57盏
