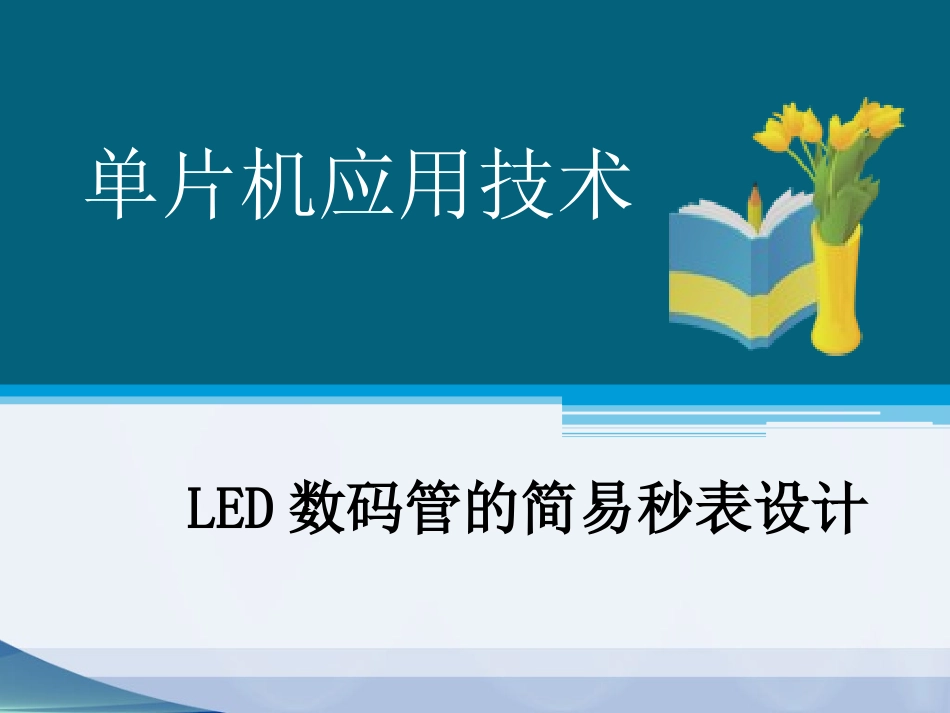

单片机应用技术--数码管简易秒表设计VIP免费

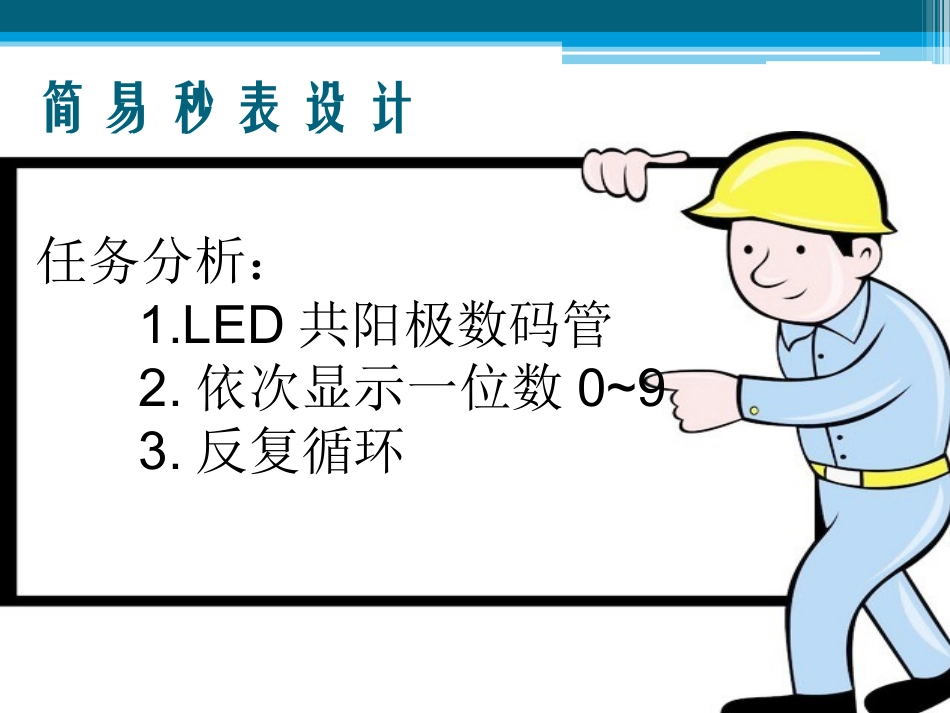

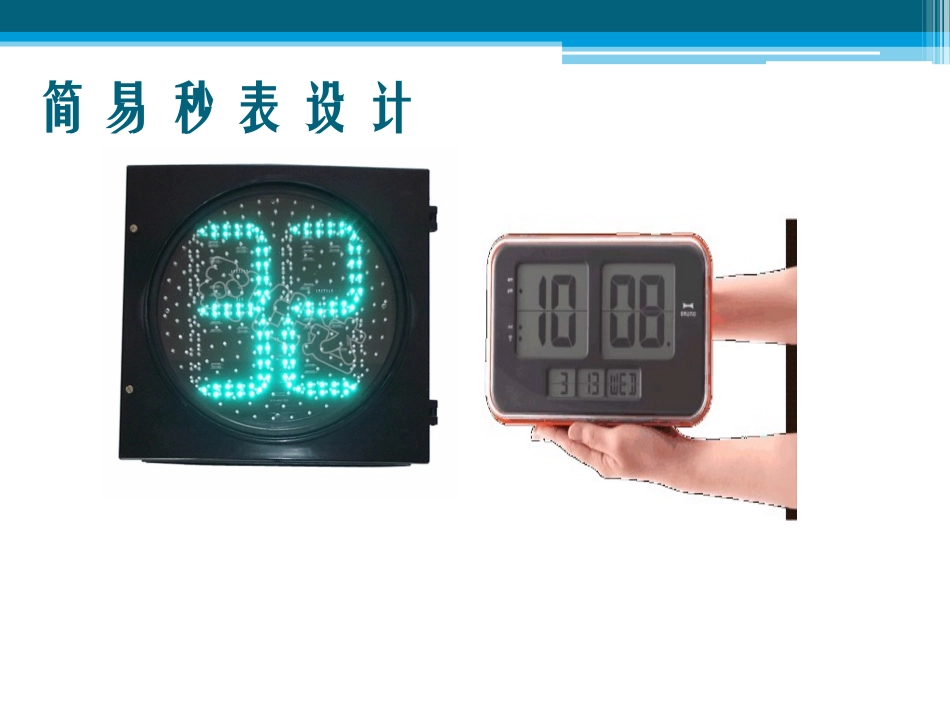

单片机应用技术LED数码管的简易秒表设计简易秒表设计简易秒表设计任务分析：1.LED共阳极数码管2.依次显示一位数0~93.反复循环数码管结构复习知识回顾共阴共阳子任务一：硬件电路设计•在八个信号灯电路基础上，完成单个共阳极数码管仿真电路图的绘制。注意数码管公共端的连接XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51+5VX1C1C2R0C3+5VD1R1330+5VD2R2330D3R3330D4R4330D5R5330D6R6330D7R7330D8R8330硬件电路设计数码管的88个段控制引脚个段控制引脚abcdefgdp连接在一个8位I/O口共阳极数码管公共端恒定接+5V电源，这种显示方式称为静态显示。数码管静态显示共阴极数码管的和共阳极数码管的静态显示相同吗？共阴共阳知识点讲解数码管显示原理：以共阳极数码管为例1111111dpgfedcba0共阳极数码管要点亮对应段，输入为低电平。子任务二：数码管显示dpgfedcba显示P1口0xc0011000000仔细思考：其他数字的字形码是怎么样的？子任务二-----数码管显示//功能：控制数码管显示数字0程序#include//包含头文件voidmain()//主函数{while(1){P1=0xc0;//显示数字0}}子任务二-----数码管显示三、程序设计•P1口对应十种状态，循环显示，如何用数组表示？•依次给P1口赋值，用for语句如何实现？•精确的一秒延时，用定时器实现。四、软、硬件联调•打开微课3、4，学习ISP下载器的使用方法。•连接ISP下载器，将HEX文件下载到51芯片中，观察电路的运行现象。五、作品展示六、拓展延伸二、硬件电路设计
