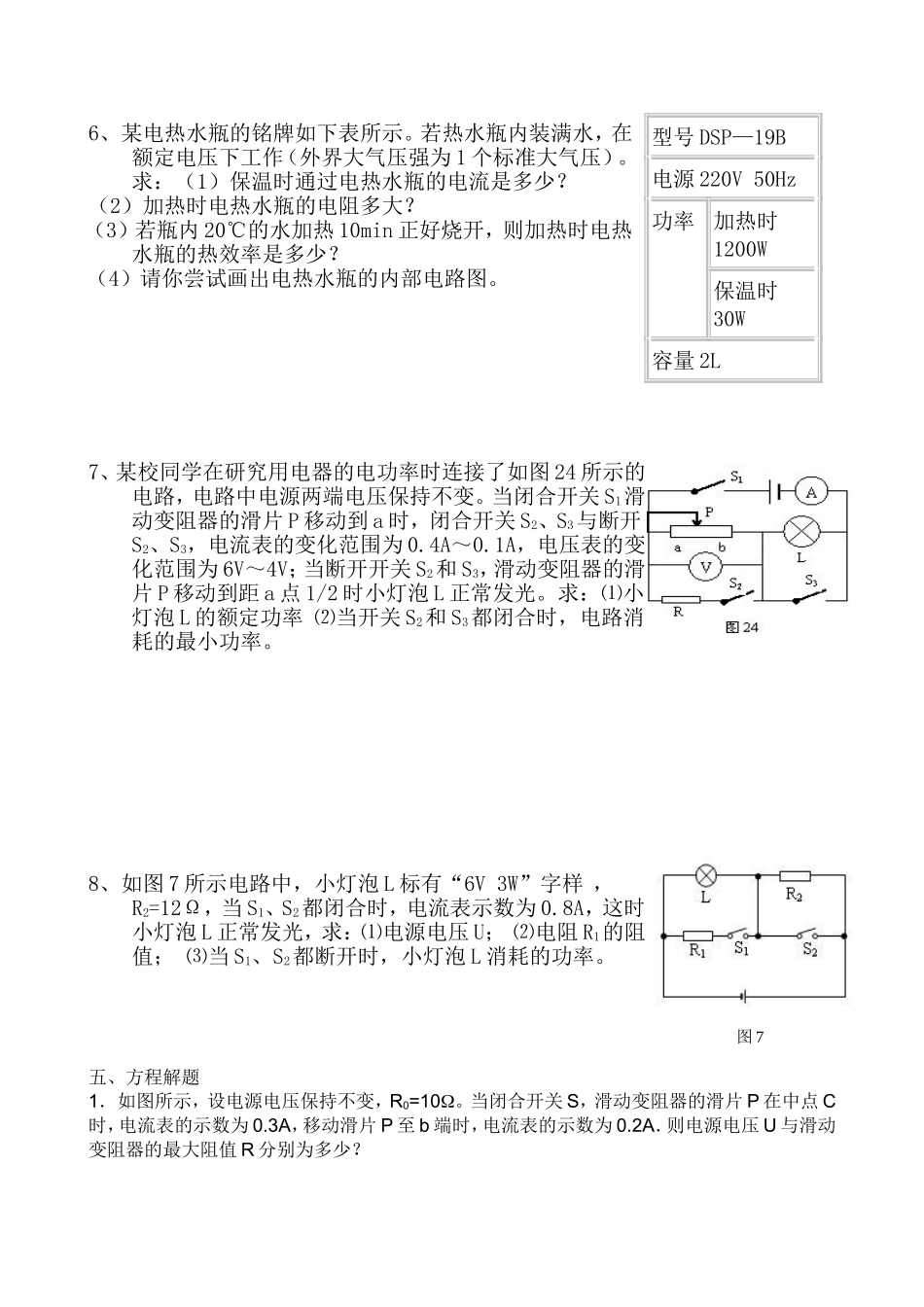

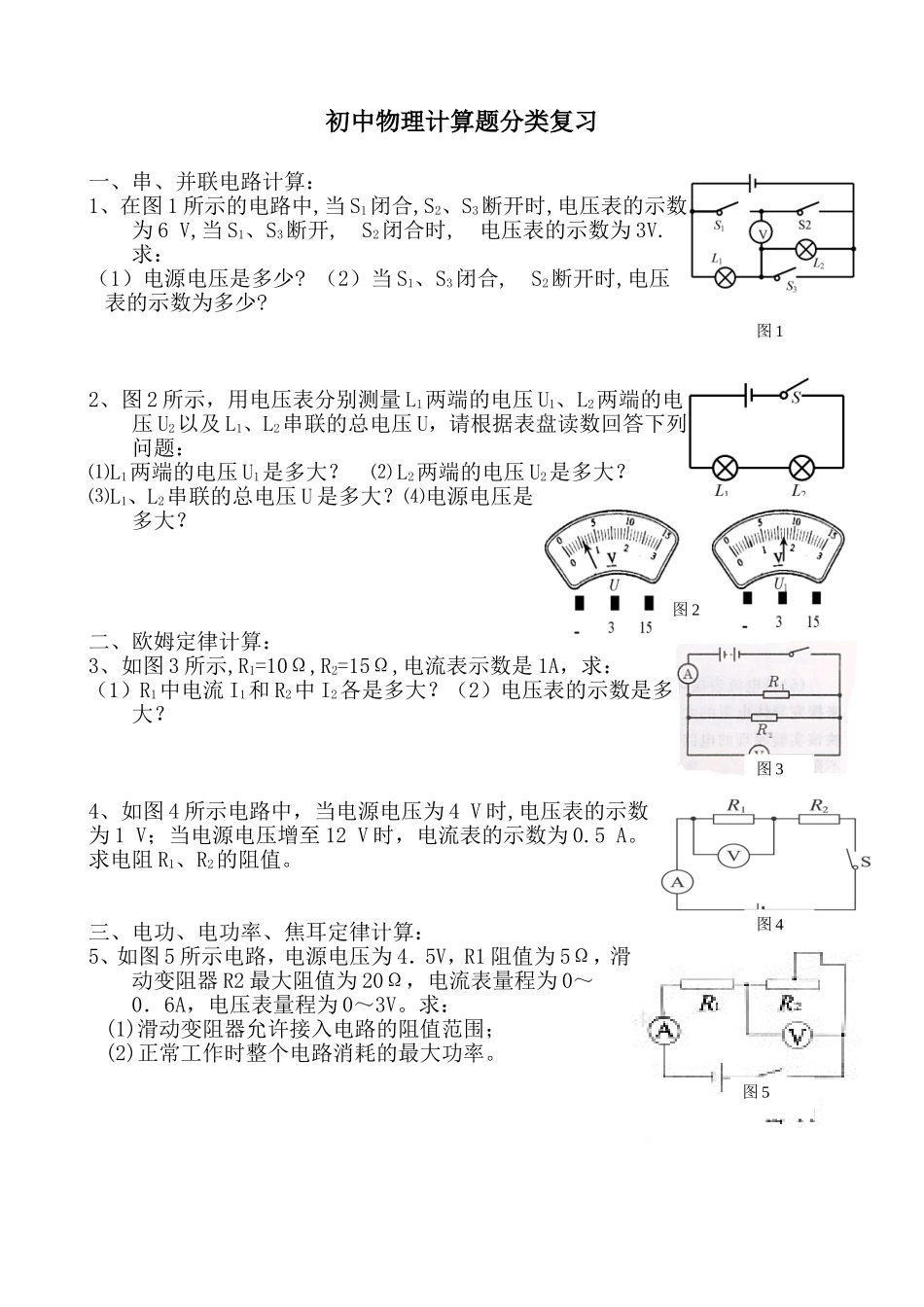

2015年12月10日电学题_第1页
1/6
2015年12月10日电学题_第2页
2/6

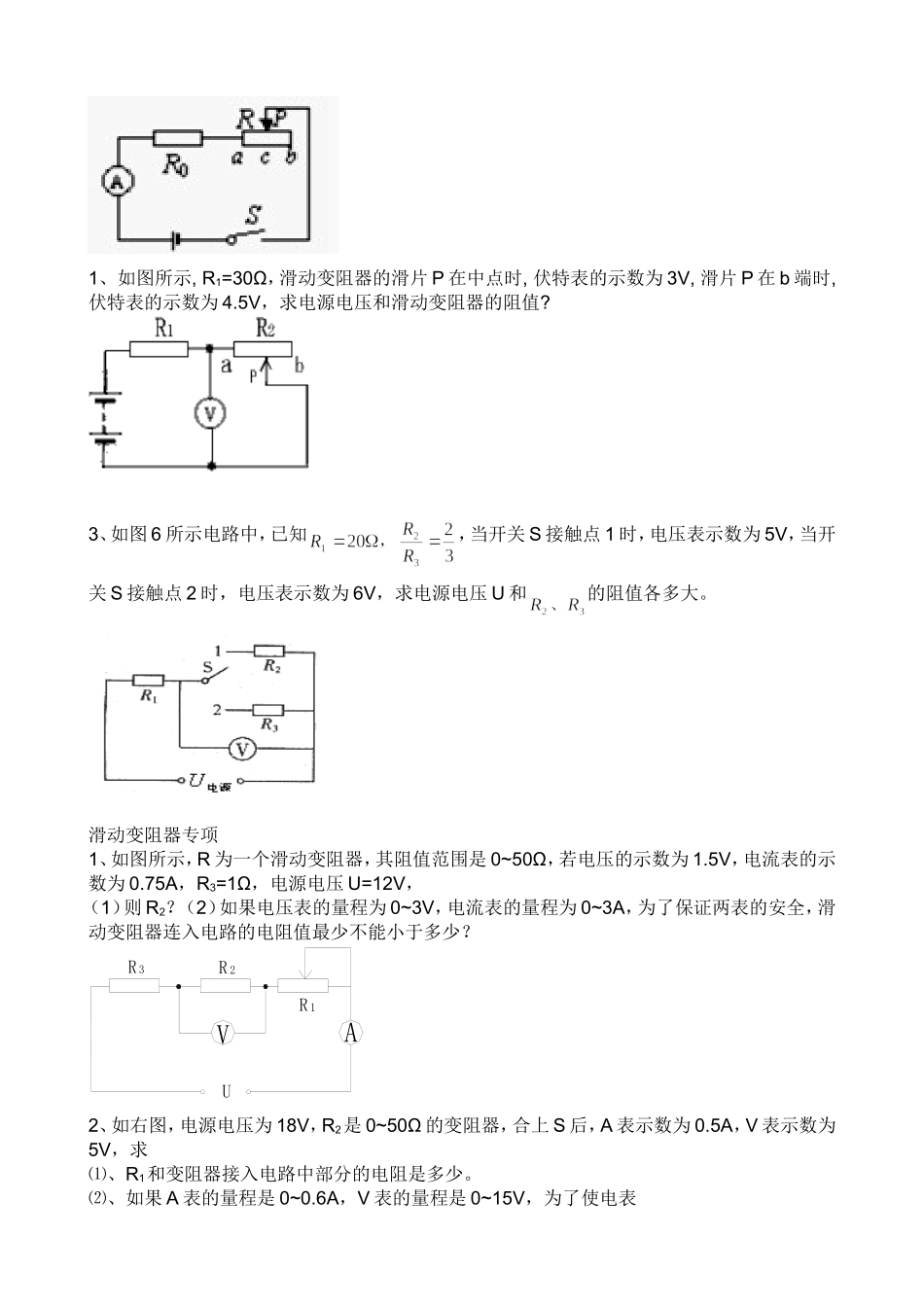

2015年12月10日电学题_第3页
3/6
初中物理计算题分类复习一、串、并联电路计算:1、在图1所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6V,当S1、S3断开,S2闭合时,电压表的示数为3V.求:(1)电源电压是多少?(2)当S1、S3闭合,S2断开时,电压表的示数为多少?2、图2所示,用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U,请根据表盘读数回答下列问题:⑴L1两端的电压U1是多大?⑵L2两端的电压U2是多大?⑶L1、L2串联的总电压U是多大?⑷电源电压是多大?二、欧姆定律计算:3、如图3所示,R1=10Ω,R2=15Ω,电流表示数是1A,求:(1)R1中电流I1和R2中I2各是多大?(2)电压表的示数是多大?4、如图4所示电路中,当电源电压为4V时,电压表的示数为1V;当电源电压增至12V时,电流表的示数为0.5A。求电阻R1、R2的阻值。三、电功、电功率、焦耳定律计算:5、如图5所示电路,电源电压为4.5V,R1阻值为5Ω,滑动变阻器R2最大阻值为20Ω,电流表量程为0~0.6A,电压表量程为0~3V。求:(1)滑动变阻器允许接入电路的阻值范围;(2)正常工作时整个电路消耗的最大功率。图1图2图3图5图46、某电热水瓶的铭牌如下表所示。若热水瓶内装满水,在额定电压下工作(外界大气压强为1个标准大气压)。求:(1)保温时通过电热水瓶的电流是多少?(2)加热时电热水瓶的电阻多大?(3)若瓶内20℃的水加热10min正好烧开,则加热时电热水瓶的热效率是多少?(4)请你尝试画出电热水瓶的内部电路图。7、某校同学在研究用电器的电功率时连接了如图24所示的电路,电路中电源两端电压保持不变。当闭合开关S1滑动变阻器的滑片P移动到a时,闭合开关S2、S3与断开S2、S3,电流表的变化范围为0.4A~0.1A,电压表的变化范围为6V~4V;当断开开关S2和S3,滑动变阻器的滑片P移动到距a点1/2时小灯泡L正常发光。求:⑴小灯泡L的额定功率⑵当开关S2和S3都闭合时,电路消耗的最小功率。8、如图7所示电路中,小灯泡L标有“6V3W”字样,R2=12Ω,当S1、S2都闭合时,电流表示数为0.8A,这时小灯泡L正常发光,求:⑴电源电压U;⑵电阻R1的阻值;⑶当S1、S2都断开时,小灯泡L消耗的功率。五、方程解题1.如图所示,设电源电压保持不变,R0=10W。当闭合开关S,滑动变阻器的滑片P在中点C时,电流表的示数为0.3A,移动滑片P至b端时,电流表的示数为0.2A.则电源电压U与滑动变阻器的最大阻值R分别为多少?型号DSP—19B电源220V50Hz功率加热时1200W保温时30W容量2L图71、如图所示,R1=30Ω,滑动变阻器的滑片P在中点时,伏特表的示数为3V,滑片P在b端时,伏特表的示数为4.5V,求电源电压和滑动变阻器的阻值?3、如图6所示电路中,已知,当开关S接触点1时,电压表示数为5V,当开关S接触点2时,电压表示数为6V,求电源电压U和的阻值各多大。滑动变阻器专项1、如图所示,R为一个滑动变阻器,其阻值范围是0~50Ω,若电压的示数为1.5V,电流表的示数为0.75A,R3=1Ω,电源电压U=12V,(1)则R2?(2)如果电压表的量程为0~3V,电流表的量程为0~3A,为了保证两表的安全,滑动变阻器连入电路的电阻值最少不能小于多少?VUR12RR3A2、如右图,电源电压为18V,R2是0~50Ω的变阻器,合上S后,A表示数为0.5A,V表示数为5V,求⑴、R1和变阻器接入电路中部分的电阻是多少。⑵、如果A表的量程是0~0.6A,V表的量程是0~15V,为了使电表不致被损坏,滑动变阻器接入电路的阻值不得小于多少?1、如图,电流表量程0~0.6A,电压表量程0~15V,电阻R0=30Ω,电路两端电压恒为24V,当滑动变阻器连入电路的电阻太小时,电路中的电流会超过电流表量程,当滑动变阻器连入电路的电阻太大时,变阻器两端电压会超过电压表量程,求:在不超过电表量程的情况下,滑动变阻器连入电路的电阻范围。2、在如图所示的电路中,R2为0~50Ω的变阻器,合上开关后,V的示数为6V,A表的示数为2A,A1的示数为0.5A,求:①电阻R1的阻值;②变阻器R2连入电路部分的阻值;③如果A表的量程为0~3A,A1表的量程为0~0.6A,为了不使电表损坏,变阻器连入电路的阻值应在什么范围内?3、标有“4V1W”的小灯泡和“20Ω1A”的滑动变阻器连接在图8所示的电路中,电源电压为6V,电流表量程为“O~O.6A...
