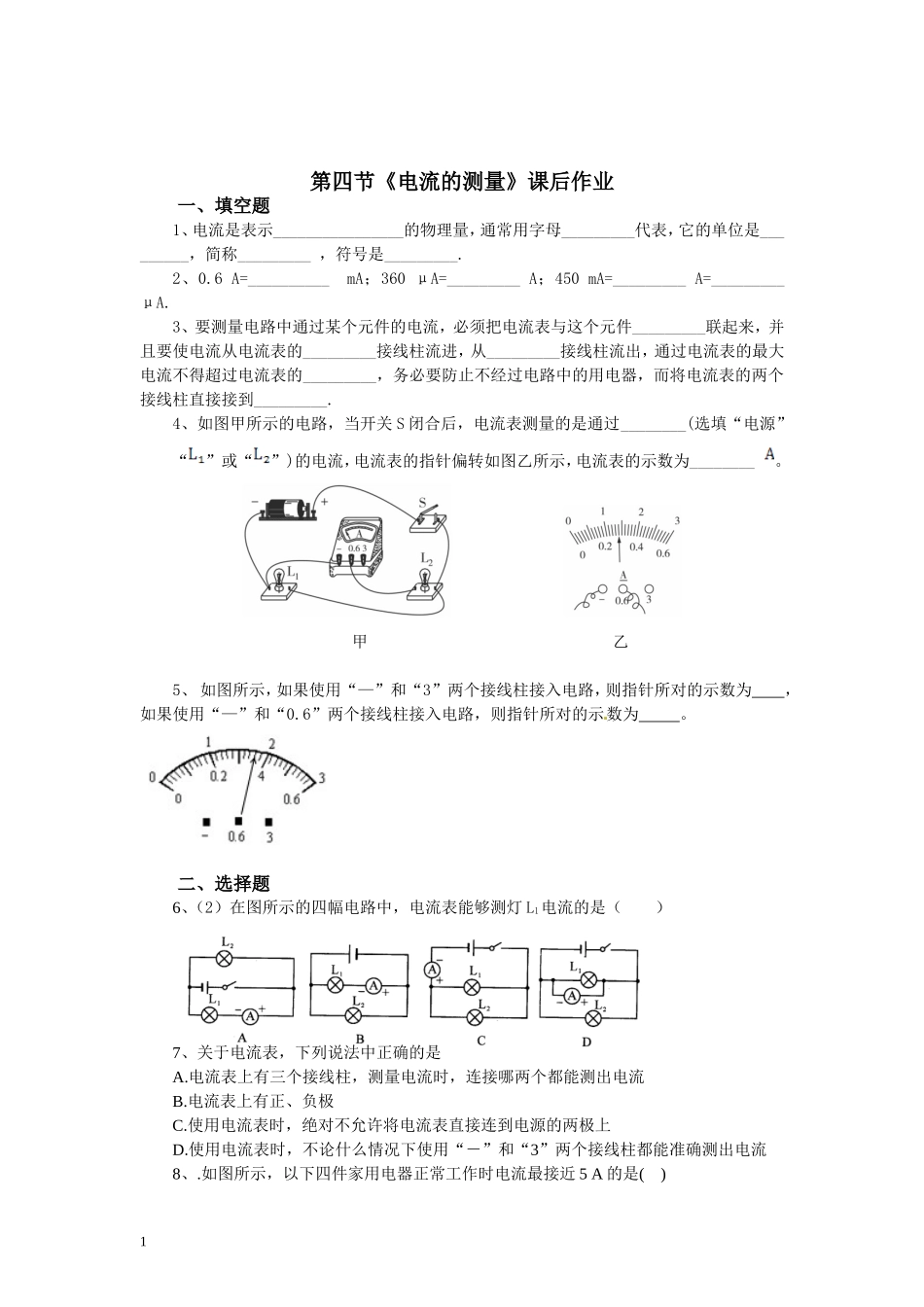

第四节《电流的测量》课后作业一、填空题1、电流是表示________________的物理量，通常用字母_________代表，它的单位是_________，简称_________，符号是_________.2、0.6A=__________mA；360μA=_________A；450mA=_________A=_________μA.3、要测量电路中通过某个元件的电流，必须把电流表与这个元件_________联起来，并且要使电流从电流表的_________接线柱流进，从_________接线柱流出，通过电流表的最大电流不得超过电流表的_________，务必要防止不经过电路中的用电器，而将电流表的两个接线柱直接接到_________.4、如图甲所示的电路，当开关S闭合后，电流表测量的是通过________(选填“电源”“”或“”)的电流，电流表的指针偏转如图乙所示，电流表的示数为________。甲乙5、如图所示，如果使用“—”和“3”两个接线柱接入电路，则指针所对的示数为，如果使用“—”和“0.6”两个接线柱接入电路，则指针所对的示数为。二、选择题6、（2）在图所示的四幅电路中，电流表能够测灯L1电流的是（）7、关于电流表，下列说法中正确的是A.电流表上有三个接线柱，测量电流时，连接哪两个都能测出电流B.电流表上有正、负极C.使用电流表时，绝对不允许将电流表直接连到电源的两极上D.使用电流表时，不论什么情况下使用“－”和“3”两个接线柱都能准确测出电流8、.如图所示，以下四件家用电器正常工作时电流最接近5A的是()1A.电风扇B.笔记本电脑C.台灯D.电饭锅9、.某同学想测下图中灯泡L2中的电流，下列做法中正确的是A.将电流表接在a点，下端接“＋”接线柱B.将电流表接在b点，右端接“＋”接线柱C.将电流表接在c点，左端接“＋”接线柱D.将电流表接在d点，左端接“＋”接线柱三、实验题10、某同学在使用电流表测量通过某一灯泡的电流的实验中，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关。则：（1）测量时产生这种现象的原因是__________________。（2）该同学为了完成实验，下一步应该采取的措施是___________________________。（3）改正错误后，该同学再闭合开关，发现指针的示数是，请你在图中画出指针的位置。11、请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。23
