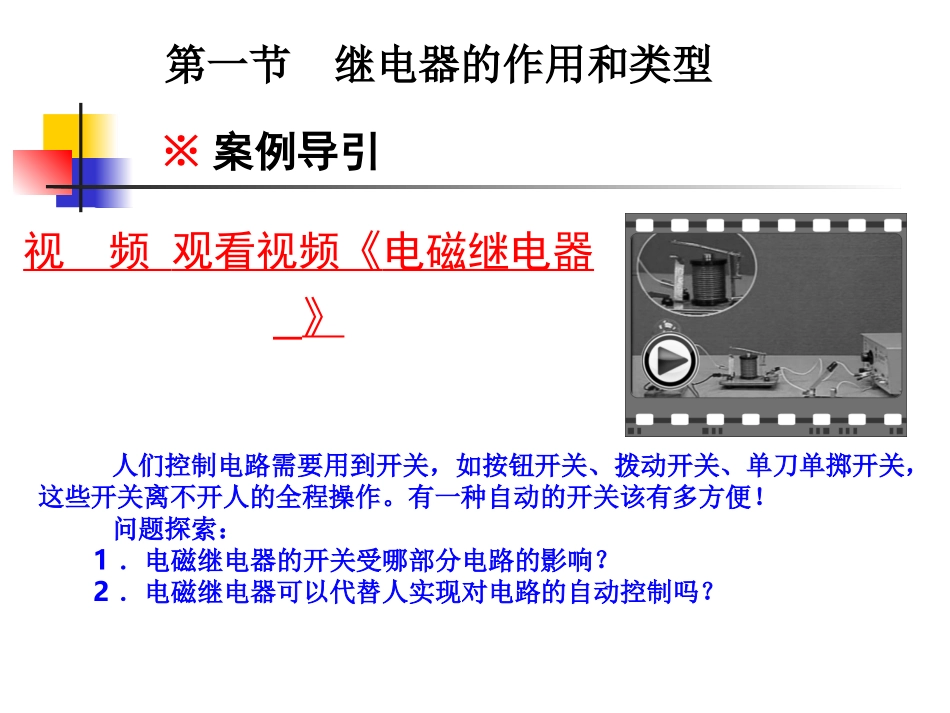

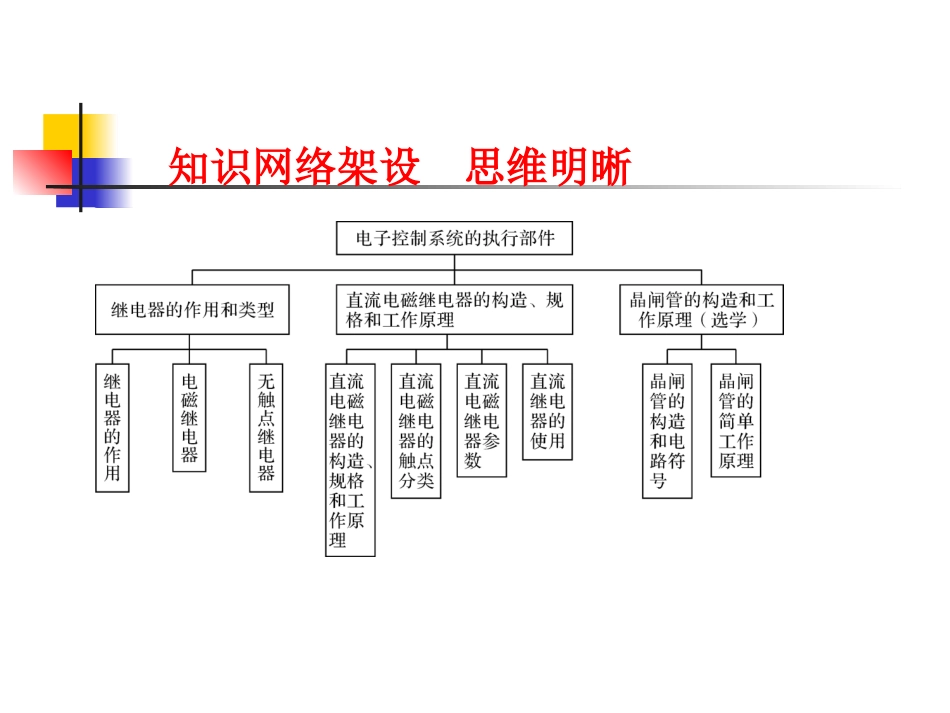

第四章电子控制系统的执行部件知识网络架设思维明晰※案例导引视频观看视频《电磁继电器》第一节继电器的作用和类型人们控制电路需要用到开关，如按钮开关、拨动开关、单刀单掷开关，这些开关离不开人的全程操作。有一种自动的开关该有多方便！问题探索：1．电磁继电器的开关受哪部分电路的影响？2．电磁继电器可以代替人实现对电路的自动控制吗？知识精要知识精要大小执行弱电强电1．继电器及其作用继电器是用________电流控制________电流的一种自动开关，是一种常用的________部件。主要作用是用________(低电压、小电流)信号，控制________(高电压、大电流)工作设备的正常运行，还可以实现________，__________。2．电磁继电器按继电器输入物理量的不同，可分为________、________、________、________等，其中常见的是__________。按照输入电路的控制电流是直流或交流，又可相应地把电磁继电器分为____________和____________。它的不足主要是______________，影响寿命。自动控制远程操作电磁继电器时间继电器温度继电器热继电器电磁继电器直流电磁继电器交流电磁继电器触电频繁接通、断开知识精要知识精要有触点继电器无触点继电器晶闸管3．无触点继电器按继电器执行机构特征的不同，可分为__________和__________。________就是一种无触点继电器，主要用于以直流弱电信号控制大功率负载电路的场合。工作过程：*当转向开关在中间位置时，电容C的正负极同为12V，线圈1和2中没有电流通过，铁芯无磁性，动触点静止。*当转向开关偏向一侧时，电容C的负极等效于接地，线圈1和2中的电流会通过电阻R流向电容负极，铁芯产生磁性，动触点与静触点结合，电流流向转向灯，灯亮。*灯泡亮起后，电容负极也得到了12V电压，则线圈2中不再有电流，铁芯磁性减弱，动触点回位，灯灭。例一：汽车工业正在越来越广泛地使用继电器。如图所示是汽车电容式闪光继电器。案例导学案例导学案例导学案例导学*动触点分离后，电容C的负极仍然通过灯泡搭铁，回到0电位，线圈1和2中又有电流通过，铁芯再次产生磁性，触点连接灯再亮，而后触点分离灯再灭，如此周而复始。请根据该继电器工作过程，分析下列选项，不是继电器主要作用的是()A．以小控大B．自动控制C．以高控低D．远程操作【解析】本题主要考查继电器的作用。继电器主要应用于控制电路(对应主电路来说)，主要作用是“以小控大，以低控高”、自动控制、远程操作、安全保护、转换电路等。【答案】C例二:如图所示是一常见电磁继电器示意图，下列关于电磁继电器描述错误的是()A．输入输出电路之间相互隔离B．主要不足是触点频繁接通、断开，影响寿命C．由于工作在高电压、大电流条件下，触点通断瞬间会产生火花，造成干扰，还有可能引燃周围的易燃物D．不能够以直流控制交流电路案例导学案例导学【解析】本题主要考查直流电磁继电器的构造、原理、优缺点。电磁继电器具有输入输出电路之间相互隔离的优点，根据输入电路特点可以分为直流电磁继电器和交流电磁继电器，由于输入输出隔离，工作电路可以是直流电流，也可以交流电路。但由于触点频繁通断，可能产生电火花，影响寿命，并且在高压、强电流条件下，有可能引燃周围易燃物，造成事故。【答案】D例三：随着半导体技术的发展，人们开发了无触点继电器，晶闸管(如图)就是一种无触点继电器。下列关于无触点继电器描述正确的是()A．没有可动触点，不产生电火花B．输入输出电路不隔离C．体积大，不适合于电子电路集成D．晶闸管主要用于交流弱电信号控制大功率负载电路场合案例导学案例导学【解析】本题主要考查无触点继电器晶闸管的特点。无触点继电器不做考试要求，适当了解即可。【答案】A基础能力训练基础能力训练11．比较手动开关．比较手动开关((如图如图1)1)与继电器与继电器((如图如图2)2)的差异，下列描述的差异，下列描述正正确的是确的是(())基础能力训练基础能力训练A．两种开关都是手动控制B．手动开关可以提高人的操作效率C．继电器可以提高人的操作效率D．继电器开关动作，都需要人的干预【答案】C【解析】考查继电器的作用。基础能力训练基础能力训练22．下列关于继电器描述不正确的是．...
