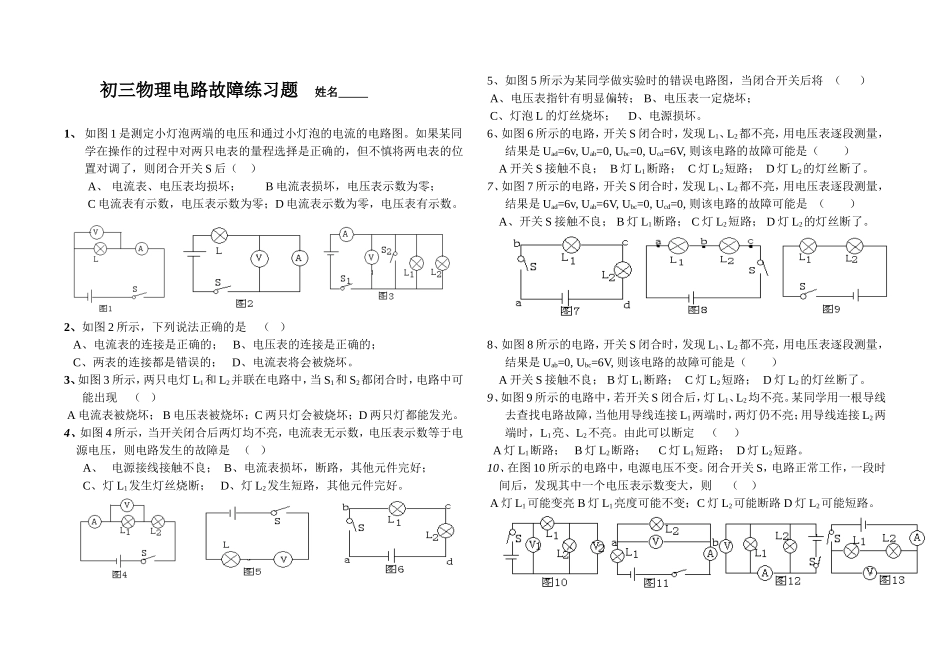

初三物理电路故障练习题姓名1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A、电流表、电压表均损坏；B电流表损坏，电压表示数为零；C电流表有示数，电压表示数为零；D电流表示数为零，电压表有示数。2、如图2所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现（）A电流表被烧坏；B电压表被烧坏；C两只灯会被烧坏；D两只灯都能发光。4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断；D、灯L2发生短路，其他元件完好。5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将（）A、电压表指针有明显偏转；B、电压表一定烧坏；C、灯泡L的灯丝烧坏；D、电源损坏。6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v,Uab=0,Ubc=0,Ucd=6V,则该电路的故障可能是（）A开关S接触不良；B灯L1断路；C灯L2短路；D灯L2的灯丝断了。7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v,Uab=6V,Ubc=0,Ucd=0,则该电路的故障可能是（）A、开关S接触不良；B灯L1断路；C灯L2短路；D灯L2的灯丝断了。8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uab=0,Ubc=6V,则该电路的故障可能是（）A开关S接触不良；B灯L1断路；C灯L2短路；D灯L2的灯丝断了。9、如图9所示的电路中，若开关S闭合后，灯L1、L2均不亮。某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；用导线连接L2两端时，L1亮、L2不亮。由此可以断定（）A灯L1断路；B灯L2断路；C灯L1短路；D灯L2短路。10、在图10所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A灯L1可能变亮B灯L1亮度可能不变；C灯L2可能断路D灯L2可能短路。11、在如图11所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针有明显偏转，该电路中的故障可能是（）A电流表坏了；B灯泡L1的灯丝断了；C两个灯泡都断路；D灯泡L2的灯丝断了。12、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A、灯L1短路；B、灯L2短路；C、灯L1断路；D、灯L2断路。14、如图13所示，当闭合开关S时，电灯L1和L2都不亮，电流表示数为零，电压表示数为电源的电压，则下列分析中错误的是（）A、电流表断路，电灯L1和L2完好；B、L1灯丝断路，电流表和L2完好；C、L2灯丝断路，电流表和L1完好；D、L1、L2灯丝都断路，电流表完好。二、电路分析学电路前画元件，认真规范是关键；整个图形是长框，元件均匀摆四方；拐角之处留空白，这样标准显出来；通路断路和短路，最后一路烧电源。基本电路串并联，分清特点是关键；串联就是一条路，正极出发负极回；一灯烧毁全路断，一个开关管全局；开关位置无影响，局部短路特殊用。并联电路像河流，分了干路分支流，干路开关全控制，支路电器独立行。一、串联电路：1.电压规律：U=U1+U22.电流规律：I=I1=I23．将I1、I2、I变形后得U1=I1R1，U2=I2R2，U=IR，代入电压规律得：IR=I1R1+I2R2.电阻规律：R=R1+R2.即串联电路的总电阻等于各串联电阻之和.说明：1电阻串联相当与增大导体的长度，总电阻比任何一个串联电阻大。2．串联电路，电阻大的分得的电压U的，实际电功率P大，相同时间内消耗电能W（Q）多。3.两个电阻（包括灯L）串联的总功率P与个电阻的功率P关系：1)P=P1+P2或者P=U总I或P=U总2/R串或P=I2R串电能W（Q）关系：2)W=W1+W2或者W总=U总It(I2R串tU总2/R串t)二、并联电路：1.电压规律：U=U1=U22.电流...
