正投影与三视图VIP免费

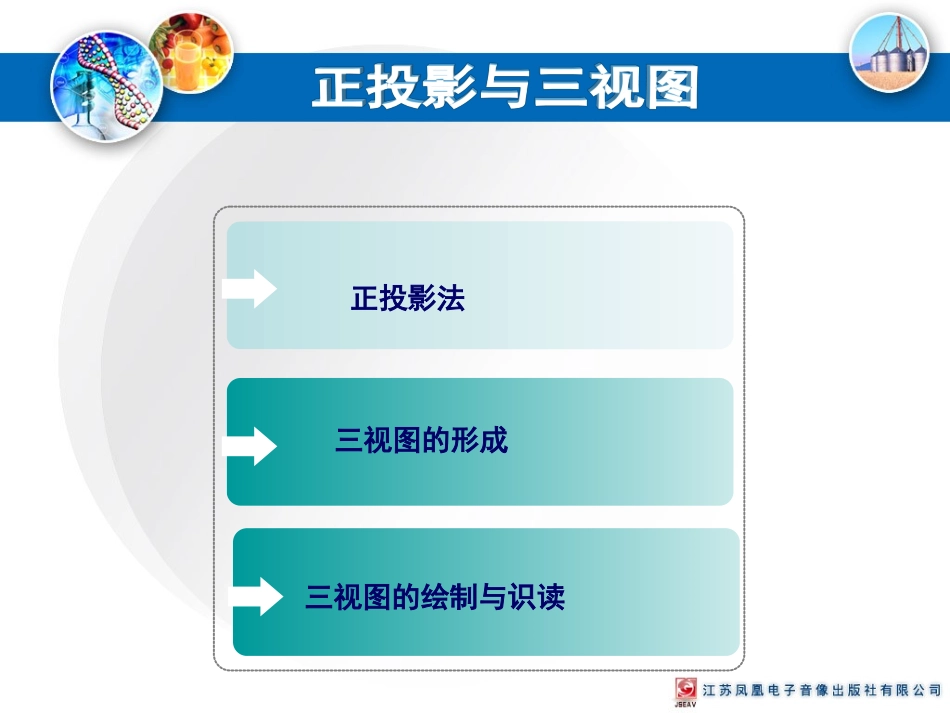

正投影法三视图的形成三视图的绘制与识读正投影与三视图投影知识过空间点做投影面的垂线，垂足就是点的投影。连接相应的点的投影，就是线和平面图形的投影。中心投影法投射线投射中心物体投影面投影物体位置改变，投影大小也改变。1.斜投影法2.正投影法平行投影法ABCDABCDcabdabcd工程图样一般都是采用正投影。视图的投影过程正投影法：——投影光线与投影平面垂直时，在投影平面上得到物体视图的方法。画出下面各物体在屏幕上的正投影。圆锥球圆柱画出下面各物体在屏幕上的正投影。一个方向的投影能不能完整地表达物体的形状和大小，能不能区分不同的物体？一般要从几个方向观察物体，才能表达清楚物体的形状？正等轴测图不能如实地反映物体的内部结构。为什么要用三视图？V面:正面投影面H面:水平投影面W面:侧面投影面三面投影体系的建立与名称三个投影面互相垂直建立三面投影体系——三投影面之间两两的交线，称为投影轴，分别用OX、OY、OZ表示。——三根轴的交点Ｏ称为原点。ZVHW三视图的形成X长Y宽Z高主视图从前向后看俯视图从上往下看向后翻90度向下翻90度o正面投影面水平投影面侧面投影面左视图从左向右看V主视图左视图WH俯视图三视图之间的投影关系长对正高平齐宽相等XYYZ45。圆柱体立体投影主视图俯视图zxy左视图圆柱体三视图展开图圆锥体球体三视图的形成正六棱柱三视图展开图根据三视图想像物体的形状。根据三视图想像物体的形状。NS根据三视图想像物体的形状。圆柱半圆球根据三视图想像物体的形状。例参照轴测图，根据给定的两投影面，画出第三投影。OXZYHYW投影方向练习：画出下图的三视图。练习：画出下图形体的三视图。对照立体图找出三视图
