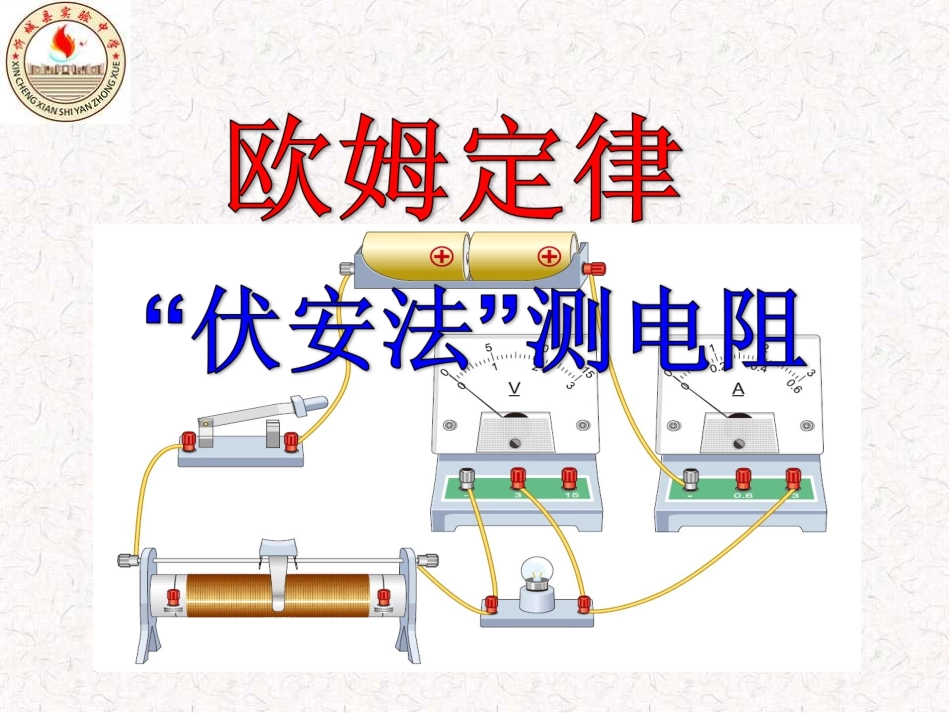

《伏安法测电阻》复习课VIP专享VIP免费

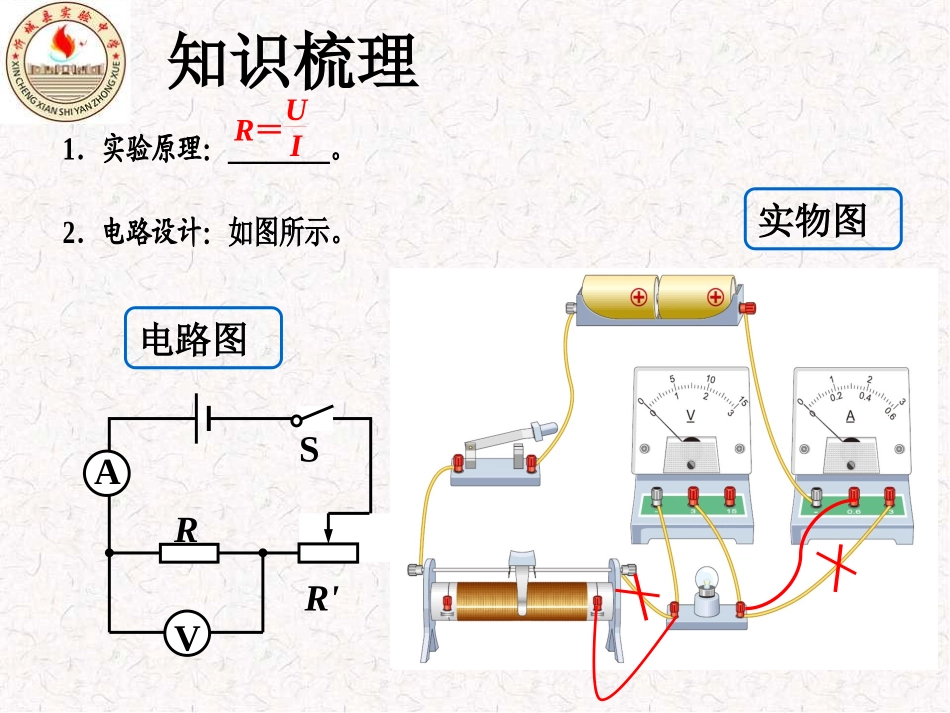

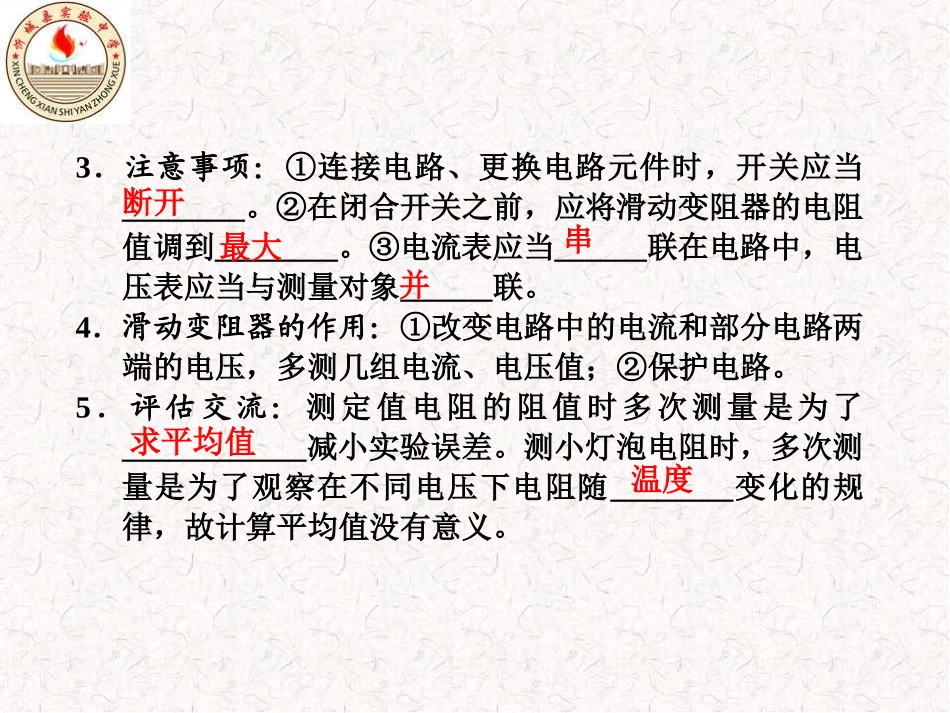

AVRR'S电路图实物图知识梳理1．实验原理：________。2．电路设计：如图所示。R＝UI3．注意事项：①连接电路、更换电路元件时，开关应当________。②在闭合开关之前，应将滑动变阻器的电阻值调到________。③电流表应当______联在电路中，电压表应当与测量对象______联。4．滑动变阻器的作用：①改变电路中的电流和部分电路两端的电压，多测几组电流、电压值；②保护电路。5．评估交流：测定值电阻的阻值时多次测量是为了____________减小实验误差。测小灯泡电阻时，多次测量是为了观察在不同电压下电阻随________变化的规律，故计算平均值没有意义。断开最大串并求平均值温度历年真题（2013年，来宾）19．在伏安法测电阻的实验中，当通过被测电阻的电流为0.2A时，与被测电阻并联的电压表示数如图8所示，则电压表的示数为V，被测电阻的阻值为Ω．图8210（2014年，来宾）25．（7分）用如图甲所示的电路测量定值电阻R的阻值.(第25题图)丙乙A－0．63v－0．63VAPS1甲（1）测量电阻的实验原理是_____________．（2）按图甲电路，将图乙中的滑动变阻器正确连入电路．（3）连接电路时，开关必须___________；正确连接电路后,闭合开关前，滑动变阻器的阻值应处于___________值．（4）闭合开关，将图乙中的滑动变阻器的滑片P向左移动时，电流表的示数会______．当滑片P滑到某一位置时，电流表的示数为0.5A，电压表的示数如图丙所示，由此可知被测电阻的阻值R=__________Ω．（5）该同学完成一次实验后，为确保测量结果的准确性，接下来的操作是__________．A．换用阻值不同的电阻再进行几次测量B．调节滑动变阻器的滑片P到不同位置再进行几次测量R＝UI断开最大变小5B(第26题图)甲A012300.20.40.6V0123051015+-BA丙0123A乙（2012年，来宾）26.（7分）用标有“3.8V”字样的小灯泡做“测量小灯泡的电阻”实验，连接的部分实验电路如图甲所示。(1)请用笔画线代替导线，将图甲的电路连接完整；(2)连接电路时，开关要；(3)电路连接完整后，闭合开关前，滑片应滑到端（选填“A”或“B”）；(4)闭合开关，灯泡不发光，电流表无示数，电压表的示数几乎等于电源电压，故障的原因是灯泡；(5)排除故障后，将滑片移到某位置时，电路中电流表示数如图乙所示，读数为A，电压表示数为2.5V，此时灯丝的电阻为Ω；(6)经多次实验，测得多组电压、电流值，将数据绘制成如图丙所示的I－U图像，由此发现：灯丝的电阻是变化的，原因是灯丝的电阻受影响。断开B断路0.212.5温度图16甲乙0123051510V300.20.40.60152A（2010年，来宾）26．图16“”（甲）是某实验小组做伏安法测电阻实验的实物连接图。（1）该实验的原理是。（2）用笔画线代替导线将没有完成连接的电路补充完整（要求滑动变阻器的滑片P处于最左端时，连入电路的阻值最大）。（3）在连接电路的过程中，开关要（填“断开”或“闭合”）。（4）该小组已将部分实验的数据填入表中，第3次实验的电压表、电流表示数如图16（乙）所示，电压表的示数为V，电流表的示数为A。（5）第三次实验测得的电阻值为Ω，最后得Rx=Ω。（计算结果保留一位小数）物理量次数电压(V)电流(A)电阻(Ω)12.00.2010.022.50.2410.43被测电阻Rx＝断开2.80.2610.810.4R＝UI2016年预测:常见考查点:1.该实验的原理是。2.用笔画线代替导线将没有完成连接的电路补充完整（要求滑动变阻器的滑片P处于最左端时，连入电路的阻值最大）。3.在连接电路的过程中，开关要.4.正确连接电路后,闭合开关前，滑动变阻器的阻值应处于___________值．5.当滑片P滑到某一位置时，电流表的示数为0.5A，电压表的示数如图丙所示，由此可知被测电阻的阻值R=__________Ω．6.经多次实验，测得多组电压、电流值，将数据绘制成如图丙所示的I－U图像，由此发现：灯丝的电阻是变化的，原因是灯丝的电阻受影响.实验原理电路连接开关的使用滑动变阻器的使用（或作用）仪表读数、求值数据分析常见题型:7.该同学完成一次实验后，为确保测量结果的准确性，接下来的操作是__________．A．换用阻值不同的电阻再进行几次测量B．调节滑动变阻器的滑片P到不同位置再进行几次测量8.闭合开关，灯泡不发光，电流表无示数，电压表的示...
