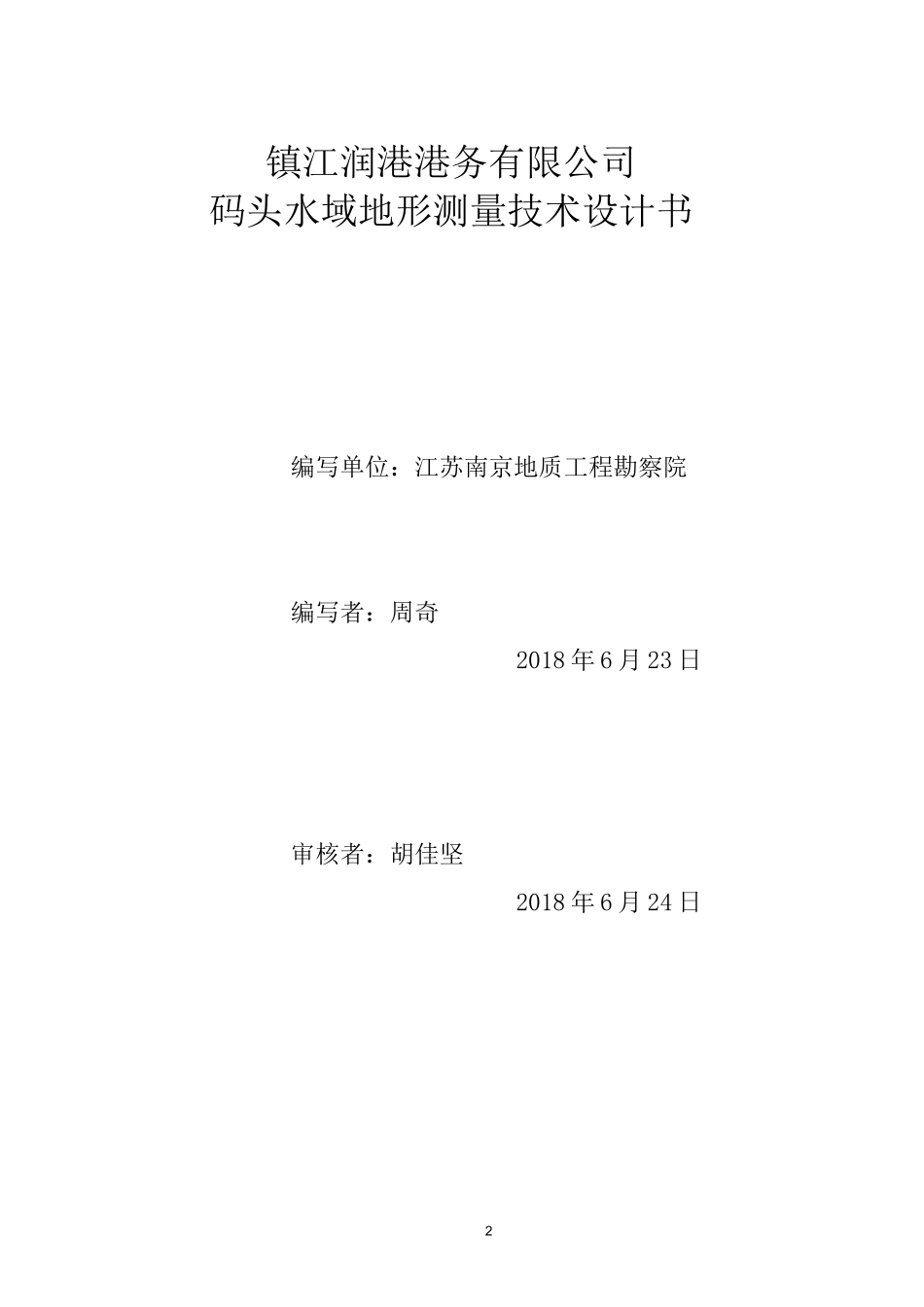

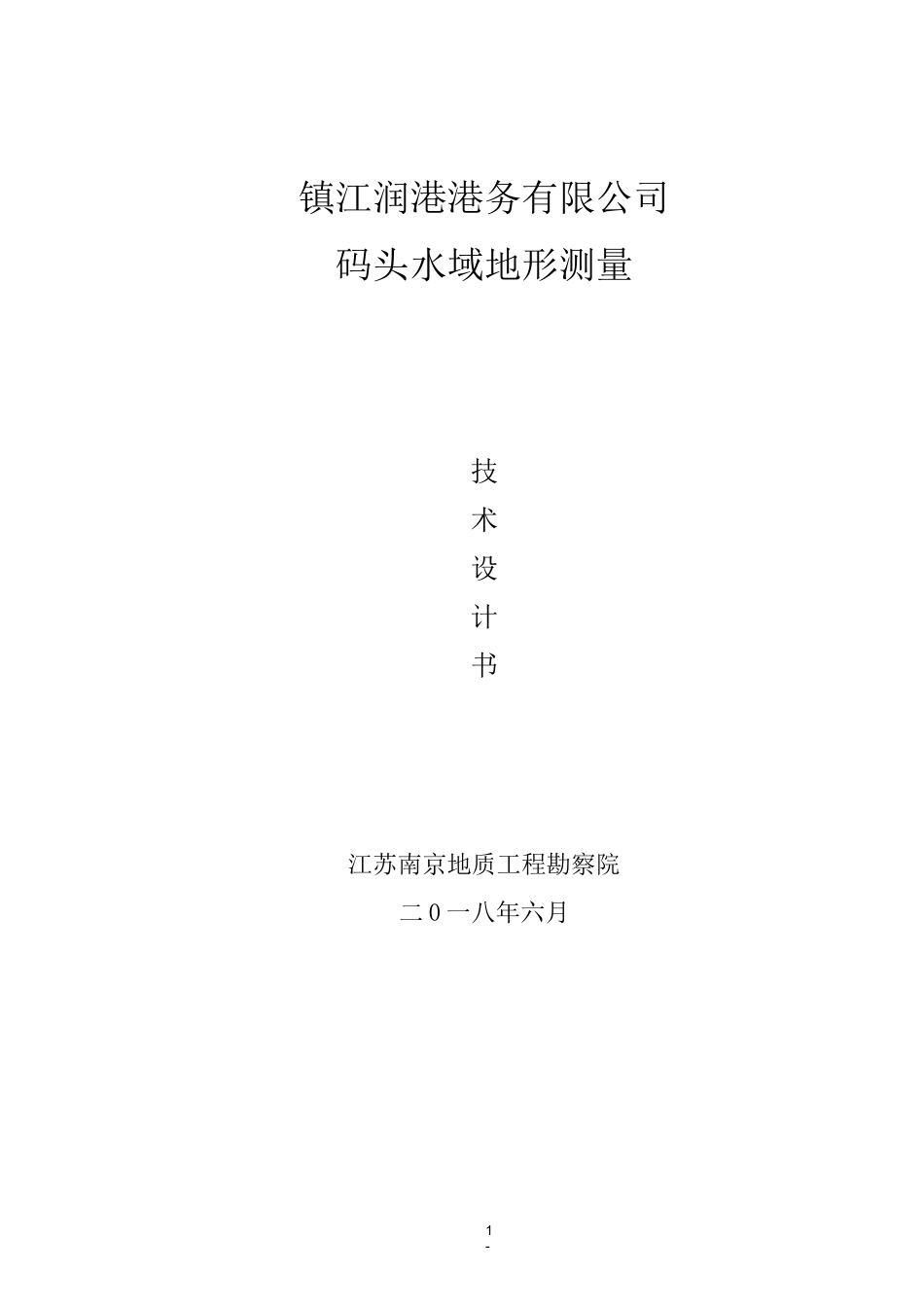

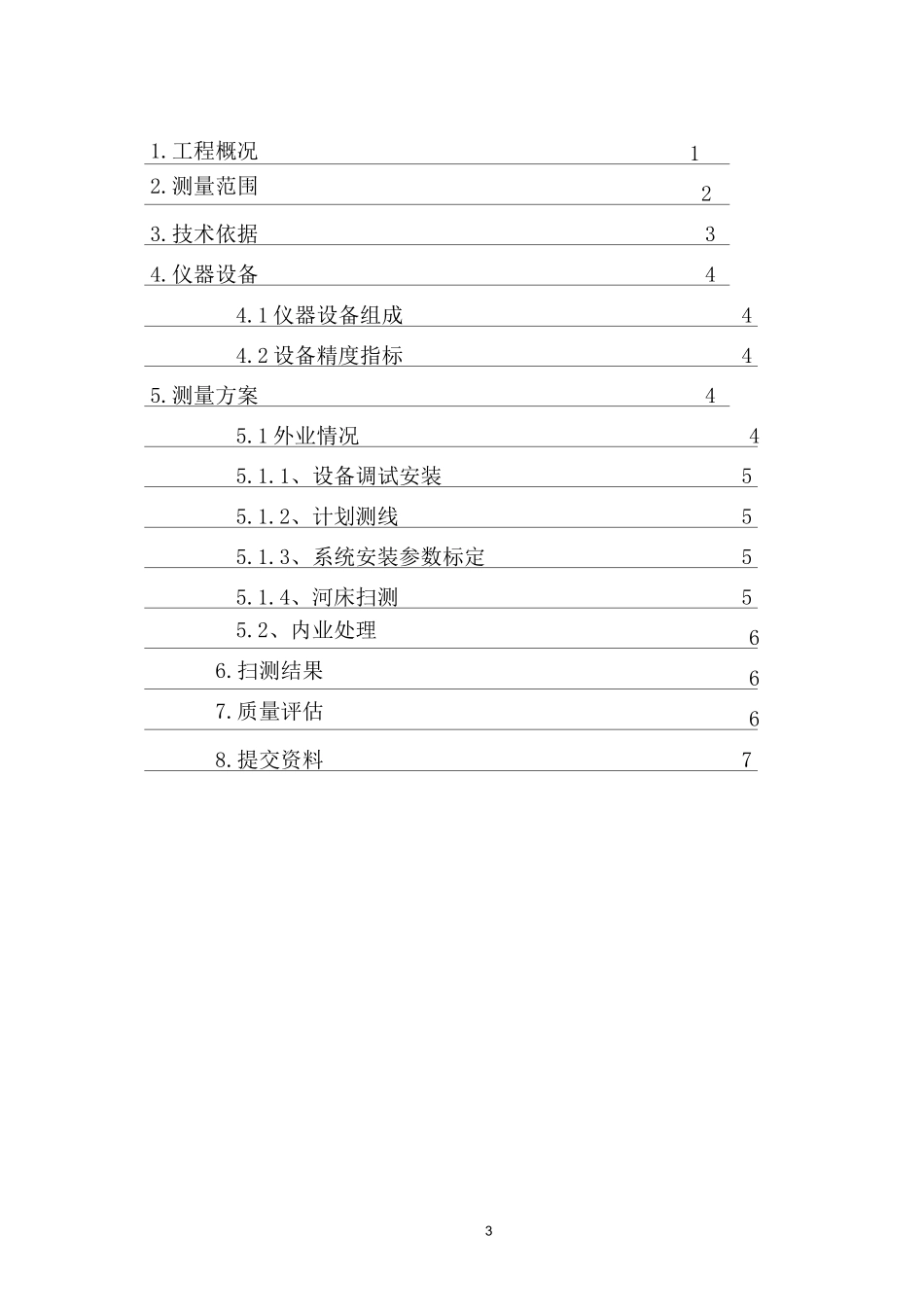

1-镇江润港港务有限公司码头水域地形测量技术设计书江苏南京地质工程勘察院二0一八年六月2镇江润港港务有限公司码头水域地形测量技术设计书编写单位：江苏南京地质工程勘察院编写者：周奇2018年6月23日审核者：胡佳坚2018年6月24日31.工程概况12.测量范围23.技术依据34.仪器设备44.1仪器设备组成44.2设备精度指标45.测量方案45.1外业情况45.1.1、设备调试安装55.1.2、计划测线55.1.3、系统安装参数标定55.1.4、河床扫测55.2、内业处理66.扫测结果67.质量评估68.提交资料741.工程概况拟建镇江润港港务有限公司码头位于长江下游镇扬河段世业洲右汊水道右岸，二重码头下游，其下游紧邻马步桥河口。工程建设规模为新建5万吨级通用泊位1个，占用长江港口岸线275m。2.测量范围和要求沿长江水流方向：从拟使用岸线上游侧边线向上500m处起测，测至拟使用岸线下游侧边线向下500m止。累计测量长度为拟使用岸线的长度再加1000m。垂直于长江水流方向：向外从拟建码头前沿线向江中测500m；向内测至长江大堤。按《水运工程测量规范》(JTS131-2012)中的有关要求提交工程测量图。成图采用自由分幅，测图比例尺为1:1000。高程系统采用85国家高程系，坐标系统采用2000国家大地坐标系统。本次测图须与陆域现有地形图拼接，并提供陆域地形图的坐标点高程。3.技术标准1、《水运工程测量规范》JTS131-2012；2、《全球定位系统GPS测量规范》GB/T18314-2001；3、《地形图图式》GB/T7929T996；4、其它测绘法律法规的有关规定；4.投入设备(1)使用南方GPS银河1进行平面定位(2)南方SED-28S单波束测深系统进行水下地形扫测声波频率：200kHz(频率可调)波束角：7°5发射功率：500W（配200kHz换能器时）测深范围：0.3-600m（与水体情况有关）吃水设置：0.0~9.9m声速：1300m/s~1700m/s,分辨率1m/s分辨率：0.01m测深精度：±1cm±0.1%D（声速导致误差除外）RTK定位精度：土（8mm+lmm/km*d）5.测量方案5.1平面控制及高程系统1、平面控制：采用2000国家大地坐标系。建立首级平面控制点为E级GPS点。2、1985年国家高程基准。5.2编绘1:1000比例尺水下地形图四、仪器设备4.1仪器设备组成本次扫测主要由7125测深系统和相位差分GPS组成。多波束RESONSeaBat7125超高分辩率聚焦多波束测深系统主要由多波束声纳探头及信号处理器、罗经及运动传感器、声速剖面仪及实时控制及后处理软件包组成。4.2主要设备精度指标SeaBat7125多波束测量系统主要设备的精度指标4.2.1ResonSeabet7125声纳系统6测深分辨率6mm条带覆盖宽度140。波束角0.5。4.2.2Octans光纤罗经和运动传感器技术指标(1)、航向稳态精度土0.1。动态精度土0.2。分辩率土0.01。(2)、纵摇/横摇动态精度：0.01。跟踪速度可达500o/s(3)、升沉/横摆/纵摆精度：5cm跟踪速度可达500o/s4.2.3声速剖面仪技术指标量程：1400-1550m/s响应时间：1ms声速传感器精度:土0.06m/s4.2.4LeicaSR1230双频RTKGPS接收机动态测量水平精度10mm±1.0ppm点位更新速率：10HZ点位输出时延：〈0.03s五、扫床测量5.1外业情况5.1.1设备调试安装按照多波束测深系统操作规程，对系统连接设备进行了安装检查，并联机测试，各设备运行正常，本系统声纳探头位于测船中心船底位置，采用固定安装方式，探头吃水深度为0.85m,探头安装牢固、受噪声干扰小。5.1.2计划测线根据测区原有资料，利用外业采集软件对扫测水域沿顺水流方向布置测线，本测区共布设扫测线6条，测线布设的间距随水深不同而变化，其布设原则是保证每条波束的扫测覆盖率为100%，并且有一定的重叠宽度，确保测量的精度和可靠性。5.1.3系统安装参数标定对系统参数进行标定，标定主要用于改正声纳7头以及光纤罗经和运动传感器的安装偏差（roll、pitch、yaw）,以确保水深测量的精度。5.1.4河床扫测多波束测深系统设备调试及安装参数标定后，在测区实测该水域的水下声速剖面，以便内业处理时对测区水深进行改正。外业河床扫测于11月28日在测区按计划测线，使用外业数据采集软件包PDS2000进行了全测区外业数据采集工作。整个数据采集过程中，GPS卫星信号及数传信号较好，多波束声纳信号信噪比较大，河床扫测条带回波信号呈像清晰，由于受测区工程船舶的影...
