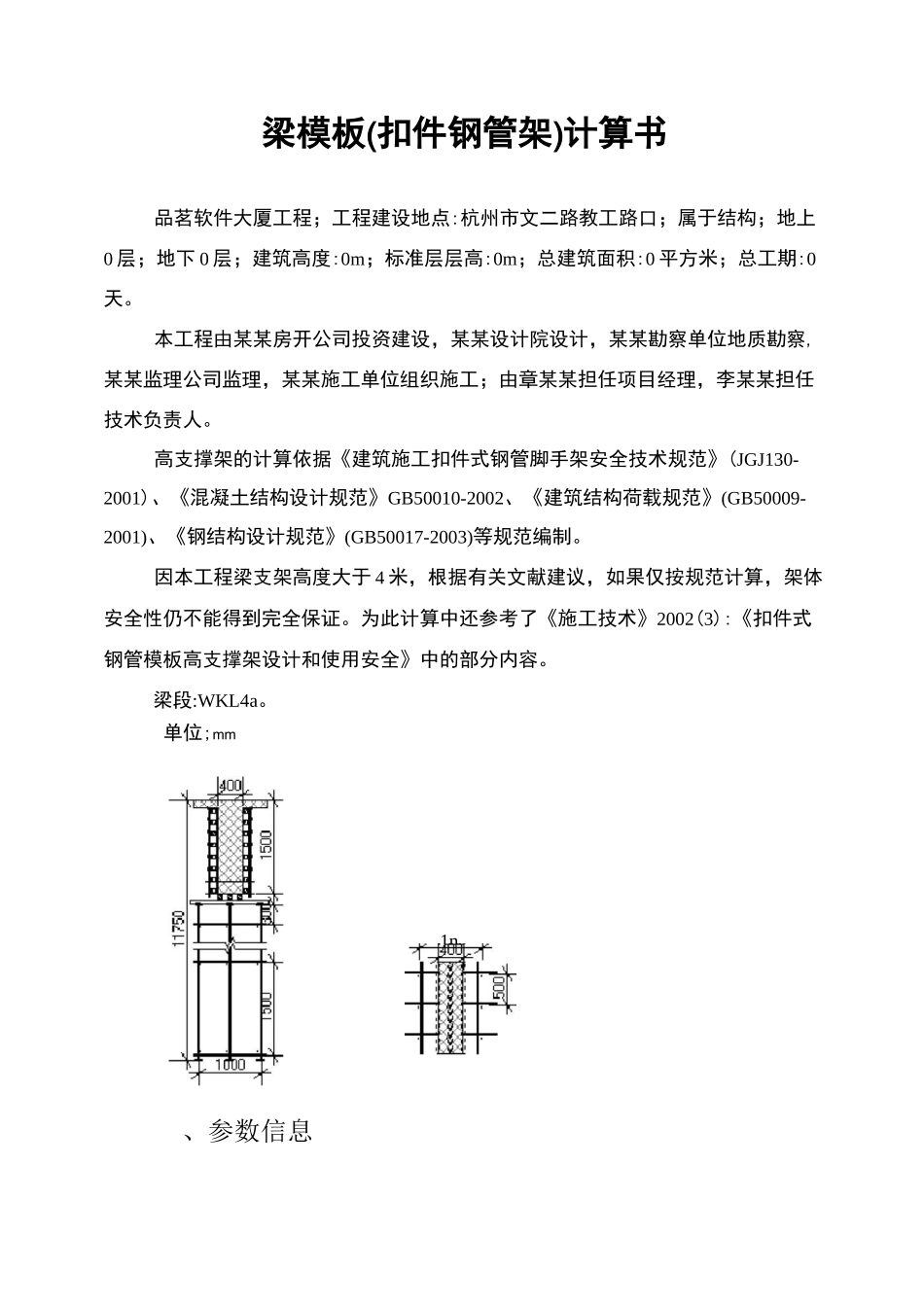

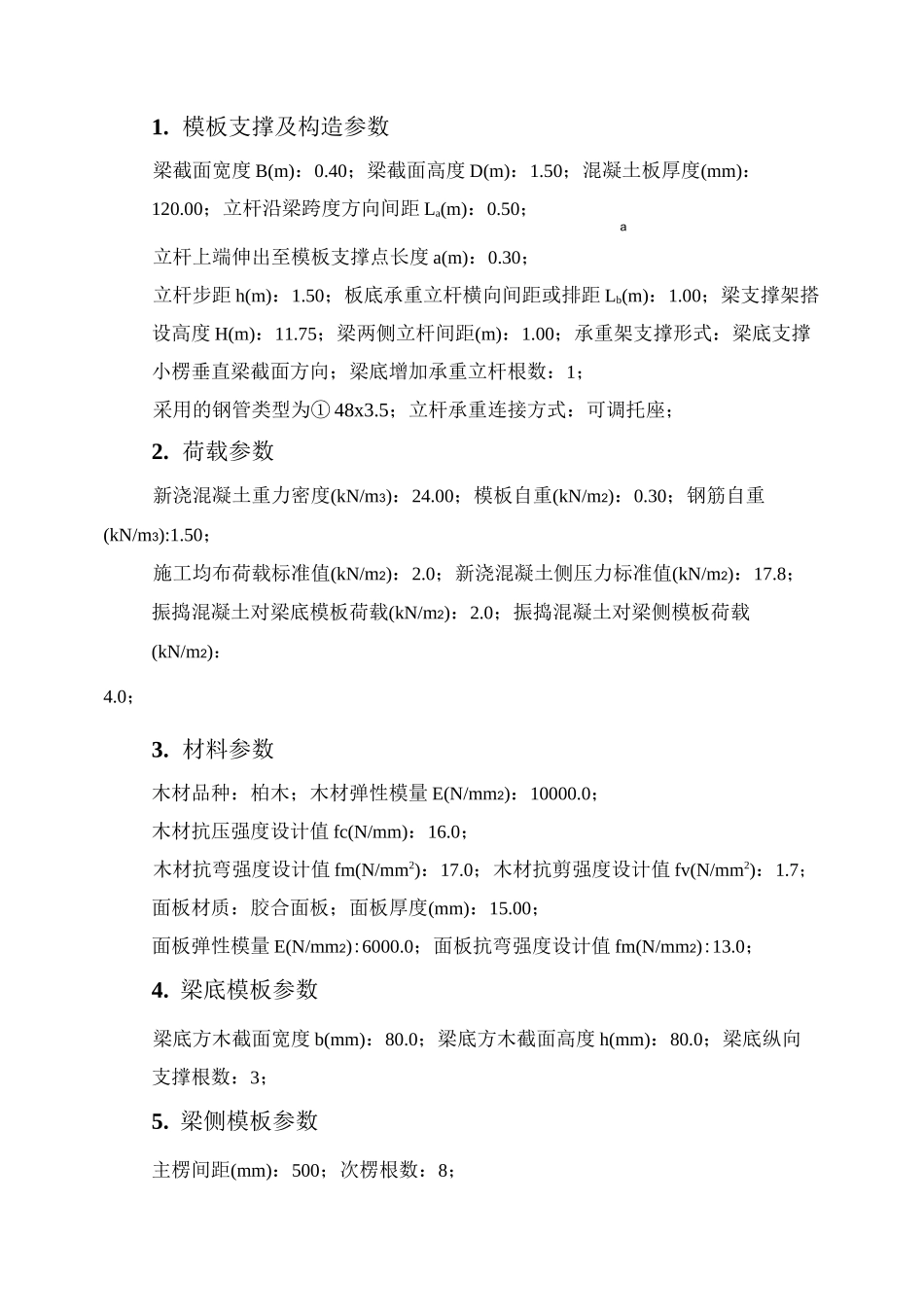

梁模板(扣件钢管架)计算书品茗软件大厦工程；工程建设地点:杭州市文二路教工路口；属于结构；地上0层；地下0层；建筑高度:0m；标准层层高:0m；总建筑面积:0平方米；总工期:0天。本工程由某某房开公司投资建设，某某设计院设计，某某勘察单位地质勘察,某某监理公司监理，某某施工单位组织施工；由章某某担任项目经理，李某某担任技术负责人。高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)等规范编制。因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002(3):《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。梁段:WKL4a。、参数信息单位;mm1n1.模板支撑及构造参数梁截面宽度B(m)：0.40；梁截面高度D(m)：1.50；混凝土板厚度(mm)：120.00；立杆沿梁跨度方向间距La(m)：0.50；a立杆上端伸出至模板支撑点长度a(m)：0.30；立杆步距h(m)：1.50；板底承重立杆横向间距或排距Lb(m)：1.00；梁支撑架搭设高度H(m)：11.75；梁两侧立杆间距(m)：1.00；承重架支撑形式：梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数：1；采用的钢管类型为①48x3.5；立杆承重连接方式：可调托座；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.30；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：17.8；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗压强度设计值fc(N/mm)：16.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板材质：胶合面板；面板厚度(mm)：15.00；面板弹性模量E(N/mm2):6000.0；面板抗弯强度设计值fm(N/mm2):13.0；4.梁底模板参数梁底方木截面宽度b(mm)：80.0；梁底方木截面高度h(mm)：80.0；梁底纵向支撑根数：3；5.梁侧模板参数主楞间距(mm)：500；次楞根数：8；主楞竖向支撑点数量：8；穿梁螺栓直径(mm)：M14；穿梁螺栓水平间距(mm)：250；竖向支撑点到梁底距离依次是：0mm,200mm,400mm,600mm,800mm,1000mm，1200mm，1380mm；主楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：3.50；主楞合并根数：2；次楞材料：木方；宽度(mm)：80.00；高度(mm)：80.00；二、梁侧模板荷载计算按《施工手册》,新浇混凝土作用于模板的最大侧压力,按下列公式计算,并取其中的较小值:F=0.22Ytp卫2Vi/2F=YH其中Y--混凝土的重力密度，取24.000kN/m3；t--新浇混凝土的初凝时间，取2.000h；T—混凝土的入模温度，取20.000°C；V—混凝土的浇筑速度，取1.500m/h；H--混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m；卩厂外加剂影响修正系数，取1.200；卩2--混凝土坍落度影响修正系数，取1.150。分别计算得17.848kN/m2、18.000kN/m2,取较小值17.848kN/m2作为本工程计算荷载。三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和振捣混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。次楞的根数为8根。面板按照均布荷载作用下的三跨连续梁计算。?r■JW耳0197197197面板计算简图(单位：mm)1•强度计算材料抗弯强度验算公式如下:o=M/W<[f]其中，W--面板的净截面抵抗矩，W=50xl.5xl.5/6=18.75cm3；M--面板的最大弯矩(N・mm)；o--面板的弯曲应力计算值(N/mm2)[f]--面板的抗弯强度设计值(N/mm2)；按照均布活荷载最不利布置下的三跨连续梁计算：M=0.1q1l2+0.117q2l2其中，q--作用在模板上的侧压力，包括：新浇混凝土侧压力设计值:q1=1.2x0.5x17.85=10.709kN/m；振捣混凝土荷载设计值:q2=1.4xO.5x4=2.8kN/m；计算跨度:l=(1500-120)/(8-1)=197.14mm；面板的最大弯矩M=0.1X10.709X[(1500-120)/(8-1)]2+0.117X2.8X[(1500-120)/(8-1)]2=5.44x104N・mm；面板的最大支座反力为：N=1.1q1l+1.2q2l=1.1x10.709x[(1500-120)/(8-1)]/100...
