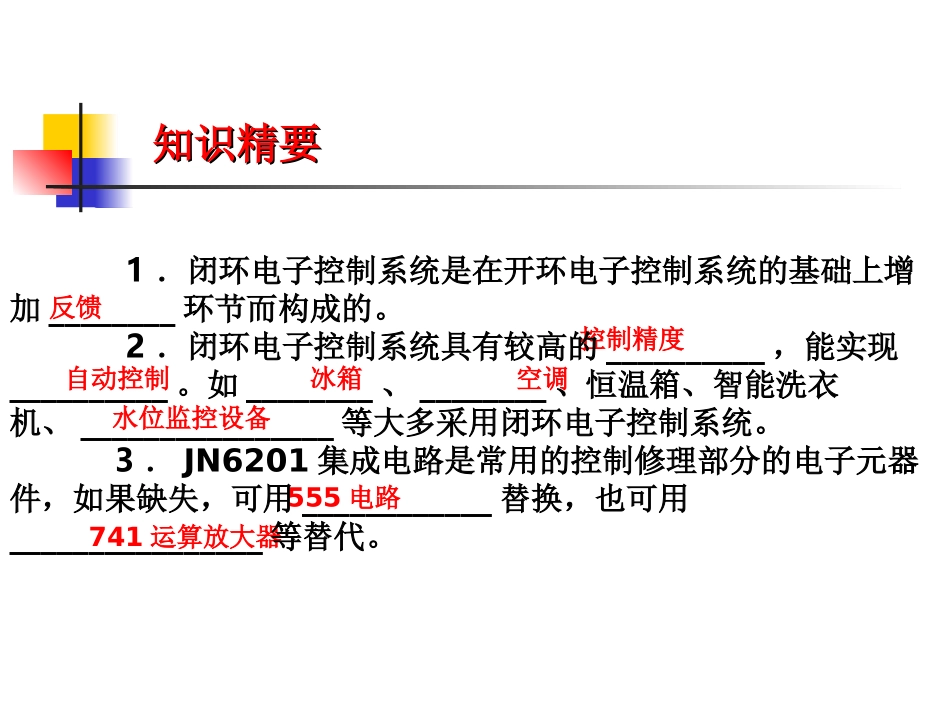

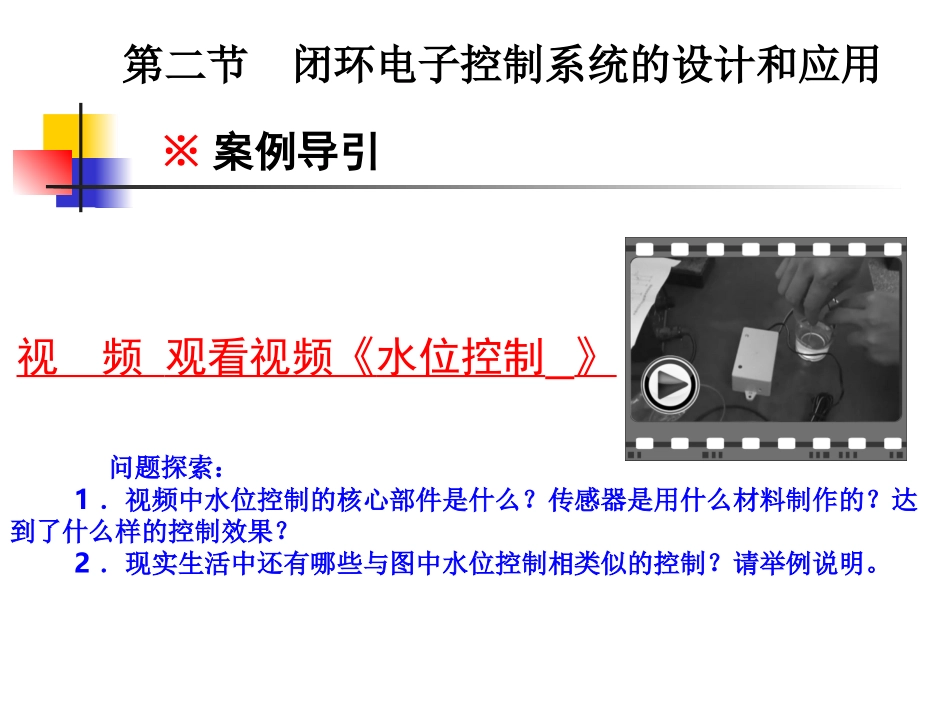

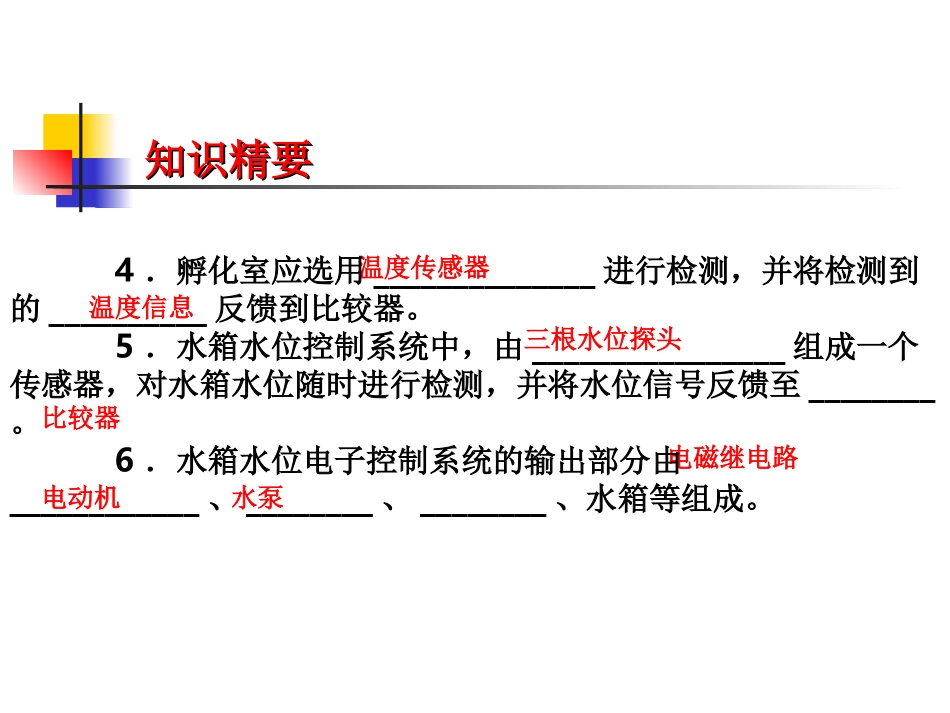

※案例导引视频观看视频《水位控制》第二节闭环电子控制系统的设计和应用问题探索：1．视频中水位控制的核心部件是什么？传感器是用什么材料制作的？达到了什么样的控制效果？2．现实生活中还有哪些与图中水位控制相类似的控制？请举例说明。知识精要知识精要反馈控制精度自动控制冰箱空调水位监控设备555电路741运算放大器1．闭环电子控制系统是在开环电子控制系统的基础上增加________环节而构成的。2．闭环电子控制系统具有较高的__________，能实现__________。如________、________、恒温箱、智能洗衣机、________________等大多采用闭环电子控制系统。3．JN6201集成电路是常用的控制修理部分的电子元器件，如果缺失，可用____________替换，也可用________________等替代。知识精要知识精要温度传感器温度信息三根水位探头比较器电磁继电路电动机水泵4．孵化室应选用______________进行检测，并将检测到的__________反馈到比较器。5．水箱水位控制系统中，由________________组成一个传感器，对水箱水位随时进行检测，并将水位信号反馈至________。6．水箱水位电子控制系统的输出部分由____________、________、________、水箱等组成。【解析】开环、闭环均能实现自动控制，开环控制系统由于没有反馈环节，不能自行纠正，控制精度低；而闭环控制系统不论何种原因造成输出量的偏差，由于有反馈环节总能控制减小偏差，所以闭环控制系统精度较高。【答案】B例一：开环电子控制系统与闭环电子控制系统的区别，以下分析正确的是()A．开环电子控制系统能实现自动控制，控制精度高；闭环电子控制系统能实现自动控制，控制精度不高B．开环电子控制系统能实现自动控制，控制精度不高；闭环电子控制系统能实现自动控制，控制精度高C．开环电子控制系统能实现自动控制，控制精度不高；闭环电子控制系统能实现自动控制，控制精度不高D．开环电子控制系统能实现自动控制，控制精度高；闭环电子控制系统能实现自动控制，控制精度不高案例导学案例导学例二:关于电子控制系统，下列说法错误的是()A．一种控制电路只能实现一个控制功能B．一种控制电路也能实现多个控制功能C．一个控制功能可用不同控制电路来实现D．简单的控制电路也能实现多个控制功能案例导学案例导学【解析】电路的功能和电路的形式没有直接的关联性，一种控制电路往往能实现多种功能的控制，如很多家用电器的控制都是由一个电路完成多种控制功能；相反，相同功能也可由不同电路来实现，如课本中的温度控制、水位控制；电路功能多少与电路复杂程度也没有直接的关联性。【答案】A例三：闭环电子控制系统抗干扰能力比较强，主要是因为()A．有了自动检测器件B．所选用的元器件质量好C．增加了反馈环节D．加强了人工监测案例导学案例导学【解析】干扰因素往往会造成控制系统输出量的偏差，闭环控制系统由于有反馈环节总能控制减小偏差，所以增加反馈环节是闭环控制系统抗干扰能力强的主要原因。【答案】C案例导学案例导学例四：下列控制系统，不属于闭环电子控制系统的是()A．学校作息时间的电铃控制系统B．蔬菜大棚温度控制系统C．粮库的温湿度控制系统D．汽车定速控制系统【解析】蔬菜大棚温度控制系统和粮库的温湿度控制系统是比较典型的闭环控制系统，与空调温度控制系统类似；汽车定速控制系统是依据汽车的实际速度来调整发动机的工作状态，实现定速控制，所以是闭环。【答案】A案例导学案例导学如图所示为一种电热毯温控器电路，它可以把电热毯的温度控制在一个合适的范围。工作原理：图中IC为NE555时基电路，Rp3为温控调节电位，其滑动臂电位决定IC的触发翻转的阀电位。220V交流电压经C1、R1限流降压，D1、D2整流、C2滤波，DW稳压后，获得9V左右的电压供IC用。接通电源，因BG1的ICEO很小，IC的6脚和2脚电位比较低，3脚为高电平，BCR导通，电热丝加热，温度升高；BG1的ICEO逐渐增大，6脚和2脚电位升高，当6脚电位高于5脚电位，IC翻转，3脚变为低电平，BCR截止，电热丝停止发热；温度开始逐渐下降，BG1的ICEO随之逐渐减小，当温度降到一定值时IC又会翻转，电热丝又开始加热。BG1选用3AX、3AG等PNP型锗管。案例导学案例导学...
