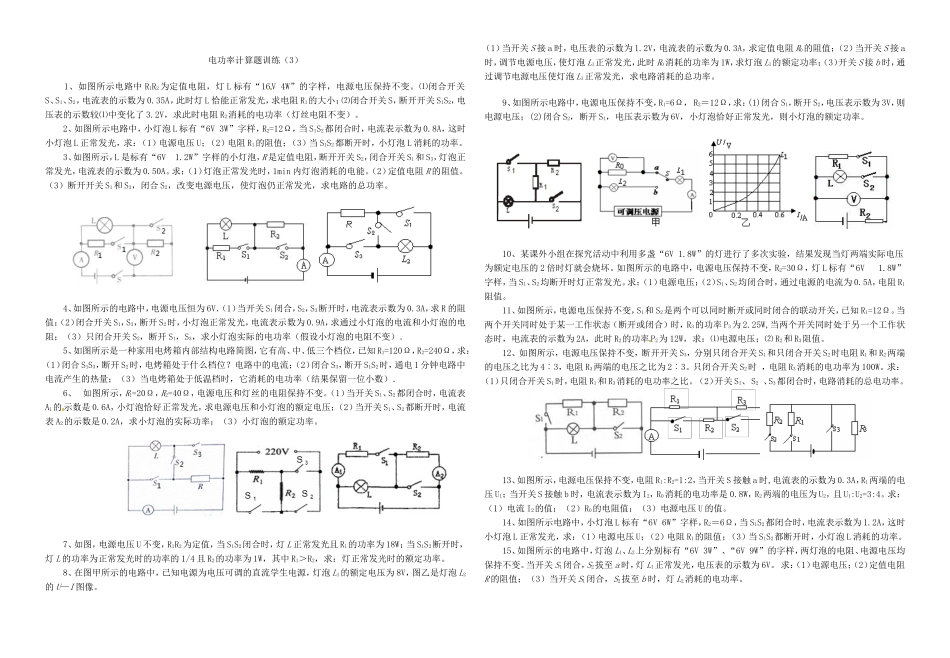

电功率计算题训练（3）1、如图所示电路中R1R2为定值电阻，灯L标有“16V4W”的字样，电源电压保持不变。⑴闭合开关S、S1、S2，电流表的示数为0.35A，此时灯L恰能正常发光，求电阻R1的大小；⑵闭合开关S，断开开关S1S2，电压表的示数较⑴中变化了3.2V，求此时电阻R2消耗的电功率（灯丝电阻不变）。2、如图所示电路中，小灯泡L标有“6V3W”字样，R2=12Ω，当S1S2都闭合时，电流表示数为0.8A，这时小灯泡L正常发光，求：（1）电源电压U；（2）电阻R1的阻值；（3）当S1S2都断开时，小灯泡L消耗的功率。3、如图所示，L是标有“6V1.2W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.50A。求：（1）灯泡正常发光时，1min内灯泡消耗的电能。（2）定值电阻R的阻值。（3）断开开关S1和S3，闭合S2，改变电源电压，使灯泡仍正常发光，求电路的总功率。4、如图所示的电路中，电源电压恒为6V．（1）当开关S1闭合，S2，S3断开时，电流表示数为0.3A，求R的阻值；（2）闭合开关S1，S3，断开S2时，小灯泡正常发光，电流表示数为0.9A，求通过小灯泡的电流和小灯泡的电阻；（3）只闭合开关S2，断开S1，S3，求小灯泡实际的电功率（假设小灯泡的电阻不变）．5、如图所示是一种家用电烤箱内部结构电路简图，它有高、中、低三个档位，已知R1=120Ω，R2=240Ω，求：（1）闭合S1S3，断开S2时，电烤箱处于什么档位？电路中的电流；（2）闭合S3，断开S1S2时，通电1分钟电路中电流产生的热量；（3）当电烤箱处于低温档时，它消耗的电功率（结果保留一位小数）．6、如图所示，R1=20Ω，R2=40Ω，电源电压和灯丝的电阻保持不变。（1）当开关S1、S2都闭合时，电流表A1的示数是0.6A，小灯泡恰好正常发光，求电源电压和小灯泡的额定电压；（2）当开关S1、S2都断开时，电流表A2的示数是0.2A，求小灯泡的实际功率；（3）小灯泡的额定功率。7、如图，电源电压U不变，R1R2为定值，当S1S2闭合时，灯L正常发光且R1的功率为18W；当S1S2断开时，灯L的功率为正常发光时的功率的1/4且R2的功率为1W，其中R1＞R2，求：灯正常发光时的额定功率。8、在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，图乙是灯泡L2的U—I图像。（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值；（2）当开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，求电路消耗的总功率。9、如图所示电路中，电源电压保持不变，R1=6Ω，R2＝12Ω，求：(1)闭合S1，断开S2，电压表示数为3V，则电源电压；(2)闭合S2，断开S1，电压表示数为6V，小灯泡恰好正常发光，则小灯泡的额定功率。10、某课外小组在探究活动中利用多盏“6V1.8W”的灯进行了多次实验，结果发现当灯两端实际电压为额定电压的2倍时灯就会烧坏。如图所示的电路中，电源电压保持不变，R2=30Ω，灯L标有“6V1.8W”字样，当S1、S2均断开时灯正常发光。求：（1）电源电压；（2）S1、S2均闭合时，通过电源的电流为0.5A，电阻R1阻值。11、如图所示，电源电压保持不变，S1和S2是两个可以同时断开或同时闭合的联动开关，已知R1=12Ω。当两个开关同时处于某一工作状态（断开或闭合）时，R3的功率P3为2.25W,当两个开关同时处于另一个工作状态时，电流表的示数为2A，此时R2的功率P2为12W，求：⑴电源电压；⑵R2和R3阻值。12、如图所示，电源电压保持不变，断开开关S3，分别只闭合开关S1和只闭合开关S2时电阻R1和R2两端的电压之比为4︰3，电阻R3两端的电压之比为2︰3。只闭合开关S2时，电阻R3消耗的电功率为100W。求：（1）只闭合开关S1时，电阻R1和R3消耗的电功率之比。（2）开关S1、S2、S3都闭合时，电路消耗的总电功率。13、如图所示，电源电压保持不变，电阻R1:R2=1:2，当开关S接触a时,电流表的示数为0.3A，R1两端的电压U1；当开关S接触b时，电流表示数为I2，R0消耗的电功率是0.8W，R2两端的电压为U2，且U1:U2=3:4。求：（1）电流I2的值；（2）R0的电阻值；（3）电源电压U的值。14、如图所示电路中，小灯...
