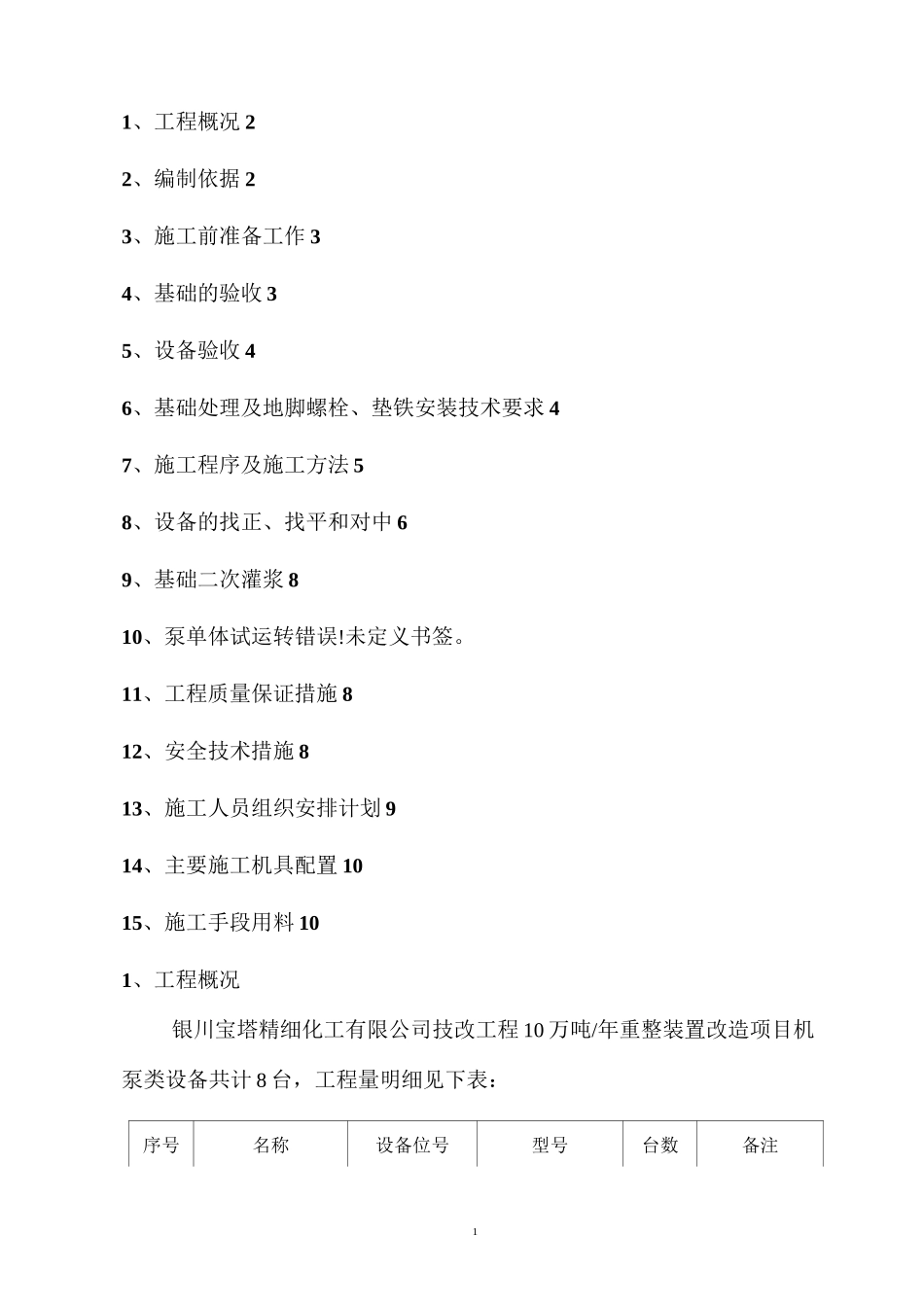

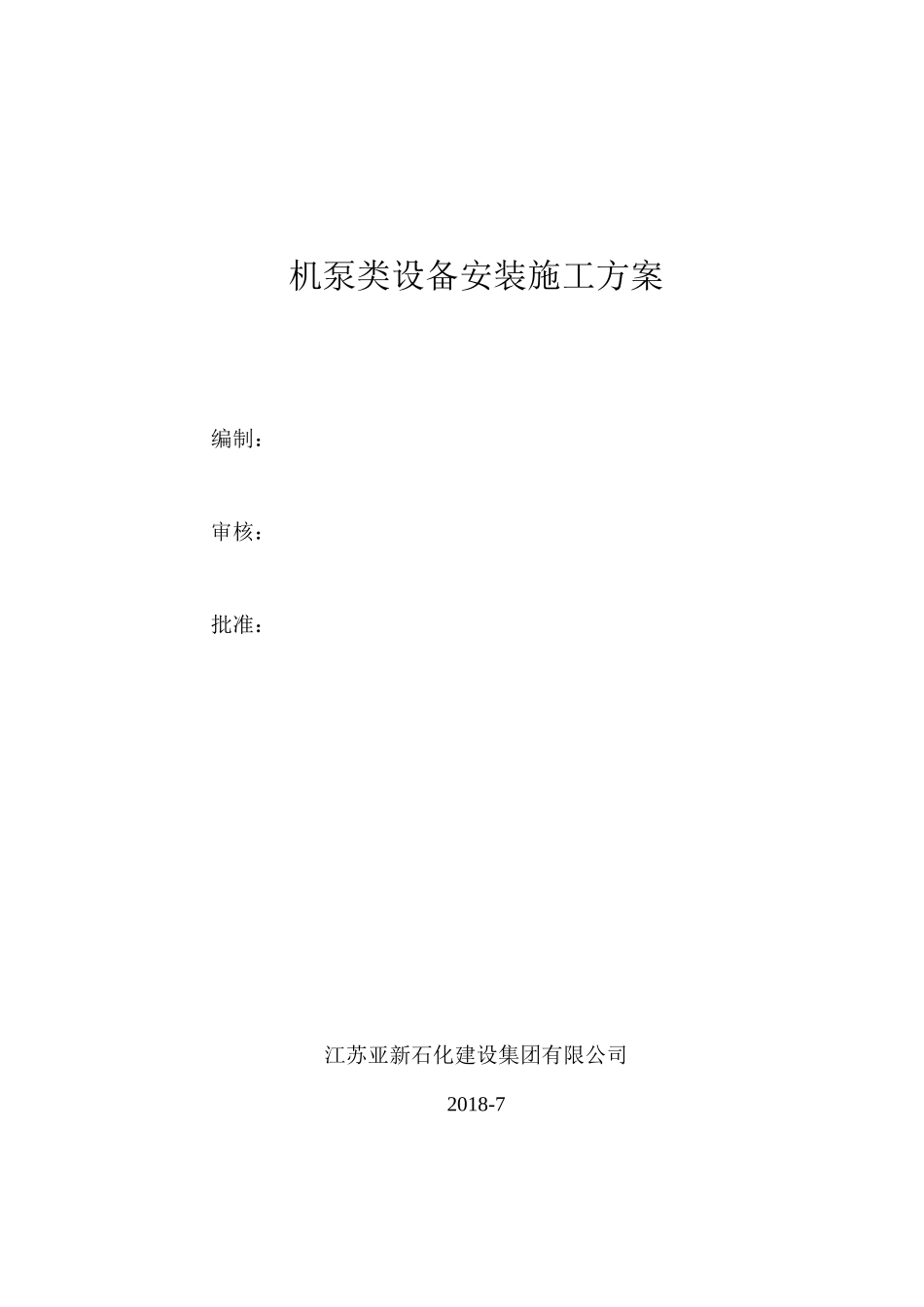

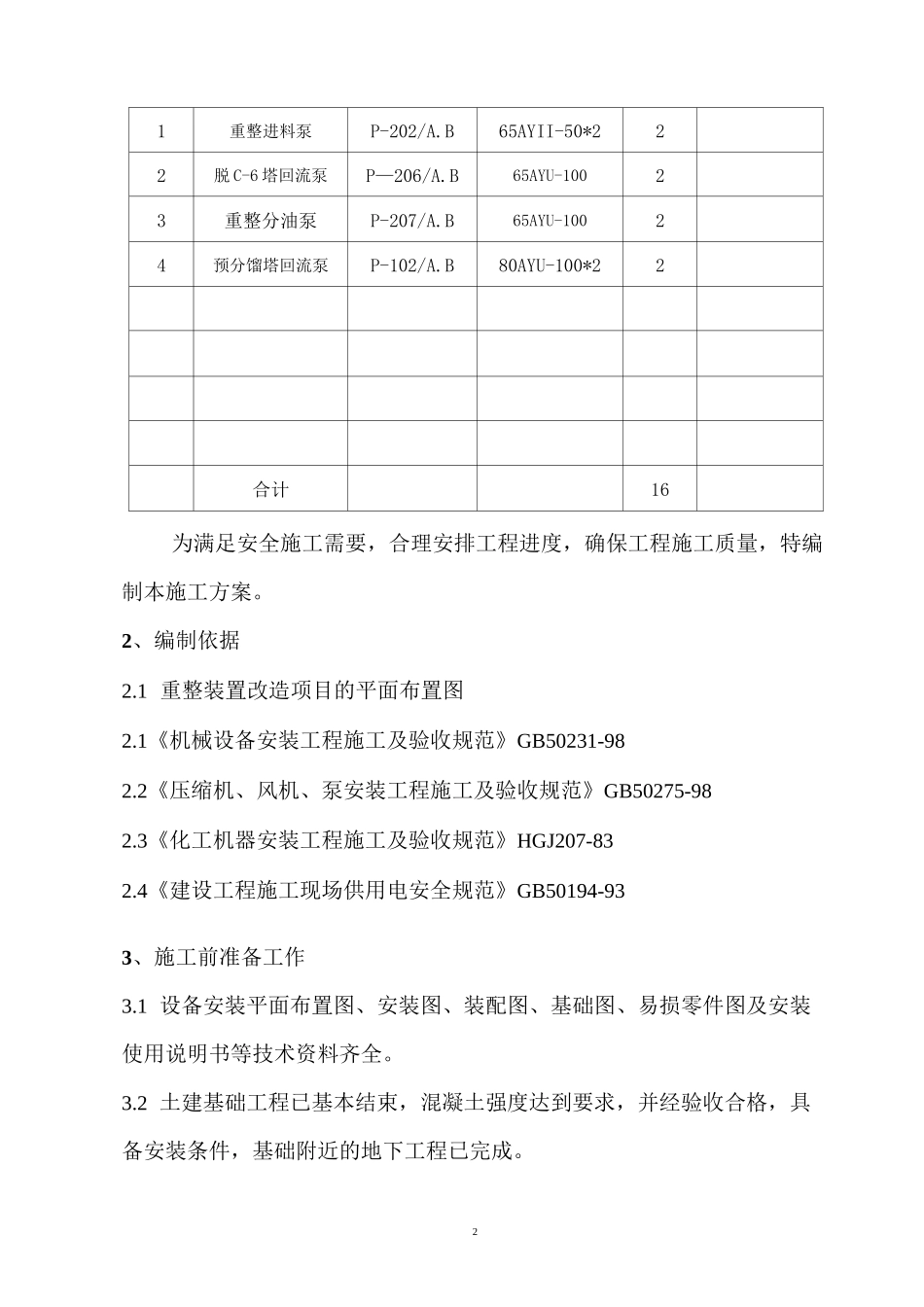

机泵类设备安装施工方案编制：审核：批准：江苏亚新石化建设集团有限公司2018-711、工程概况22、编制依据23、施工前准备工作34、基础的验收35、设备验收46、基础处理及地脚螺栓、垫铁安装技术要求47、施工程序及施工方法58、设备的找正、找平和对中69、基础二次灌浆810、泵单体试运转错误!未定义书签。11、工程质量保证措施812、安全技术措施813、施工人员组织安排计划914、主要施工机具配置1015、施工手段用料101、工程概况银川宝塔精细化工有限公司技改工程10万吨/年重整装置改造项目机泵类设备共计8台，工程量明细见下表：序号名称设备位号型号台数备注21重整进料泵P-202/A.B65AYII-50*222脱C-6塔回流泵P—206/A.B65AYU-10023重整分油泵P-207/A.B65AYU-10024预分馏塔回流泵P-102/A.B80AYU-100*22合计16为满足安全施工需要，合理安排工程进度，确保工程施工质量，特编制本施工方案。2、编制依据2.1重整装置改造项目的平面布置图2.1《机械设备安装工程施工及验收规范》GB50231-982.2《压缩机、风机、泵安装工程施工及验收规范》GB50275-982.3《化工机器安装工程施工及验收规范》HGJ207-832.4《建设工程施工现场供用电安全规范》GB50194-933、施工前准备工作3.1设备安装平面布置图、安装图、装配图、基础图、易损零件图及安装使用说明书等技术资料齐全。3.2土建基础工程已基本结束，混凝土强度达到要求，并经验收合格，具备安装条件，基础附近的地下工程已完成。33.3施工运输临时道路已整修，保证畅通运输。3.4施工用的照明、用电设备及材料齐全具备使用条件。3.5安装用的起重设备已到场，符合安全使用要求。3.6需要安装的设备已检验合格，部件、附件齐全。3.7施工方案已经批准使用，并向施工人员进行了技术交底。3.8各施工机具及计量器具，均应检验合格，计量器具精度等级应能满足要求。4、基础的验收4.1基础移交时，应有中间交接证书及测量记录，并有相应的土建基础施工图。4.2基础验收应符合下列要求4.2.1表面要求平整，不得有裂纹、蜂窝、空洞和露筋等缺陷。4.2.2标高基准线和纵横中心线明显标识。4.2.3予埋螺栓螺杆垂直，螺纹完好，无锈蚀，损伤，螺母能轻松拧入，予留地脚螺栓孔内的碎石、泥土等杂物积水必须清除干净。4.3基础的尺寸及位置允许偏差应符合下表规定：项目名称允许偏差(mm)项目名称允许偏差(mm)基础纵横轴线±20予埋地脚标咼+20基础各不同面标咼0—20螺栓中心距±2基础平面外形尺寸±20予留地脚中心位置±10凸台上平面外形尺寸-20螺栓孔深度+20凹穴尺寸+20孔壁垂直度10基础上平面不水平度5mm/m全长10mm4基础垂直度5mm/m全长10mm5、设备验收6.1设备开箱，应在建设单位、监理单位、分包单位有关人员参加下检查并应作出记录；6.1按设备装箱清单核对泵的规格、型号、数量是否符合设计要求；6.2检查随机资料，设备的出厂合格证书或质量证明书是否齐全；6.3设备交接验收应在业主及有关单位参与下共同进行，并做好记录；6.4开箱应使用合适的工具，不得猛烈敲击，以防损坏设备；6.5设备开箱后，发现有损坏或质量缺陷应及时上报，并做好记录；6.6设备验收完毕后，应填写设备验收清点记录；6、基础处理及地脚螺栓、垫铁安装技术要求6.1需要进行二次灌浆的表面应铲出麻面，基础表面不得有疏松层或油污6.2地脚螺栓安装技术要求6.2.1地脚螺栓上的油脂、污垢应清理干净；6.2.2地脚螺栓应无歪斜；6.2.3地脚螺栓不得与孔壁四周相碰；6.2.4地脚螺栓末端不得与孔底相碰；6.2.5螺母与垫圈，垫圈与设备底座应接触良好，螺母上端螺栓应露出两个螺距。6.3垫铁安装技术要求6.3.1放置垫铁处的基础表面应铲平，其水平度偏差不应大于0.5mm/m，与垫铁应接触均匀，接触面积不得小于50%。56.3.2予埋垫铁应将放垫铁处的基础面铲出凹坑，用高于基础标号的砂浆埋设平垫铁。垫铁水平度不大于0.5mm/m，标高偏差不应大于2mm,砂浆厚度不得小于40mm。6.3.3垫铁组应放在设备底座立筋及纵向中心线等负荷集中处。6.3.4垫铁组应放在地脚螺栓两侧并尽量靠近地脚螺栓,垫铁间距宜为300~700mm或依据底座情况而定。6.3.5垫铁规格应符合规定要求,垫铁层数不超过5组,总高度宜为30~70mm。6.3.6每组垫铁均应平稳放...
