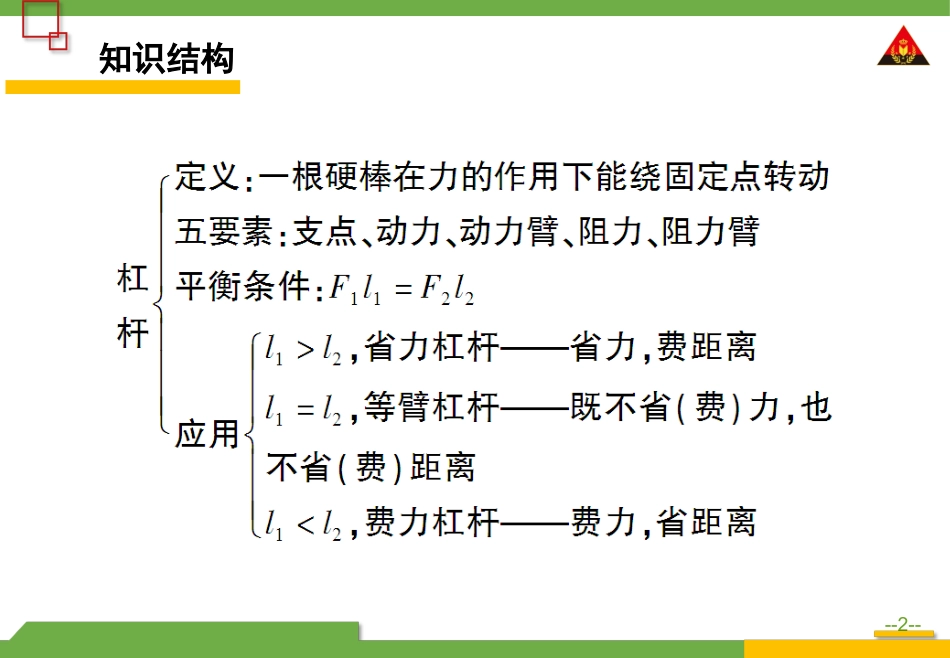

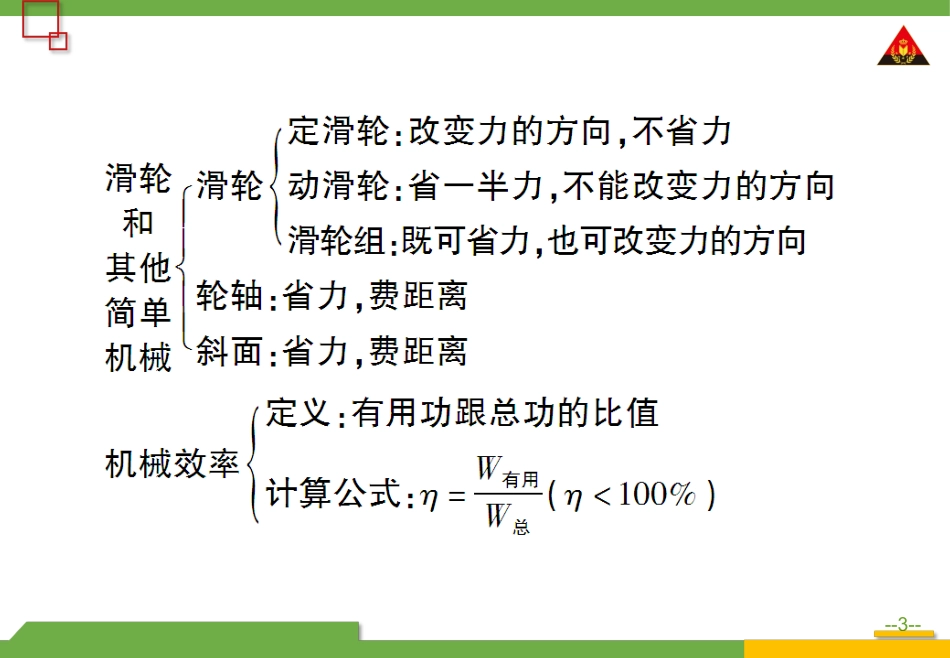

--1--第十二章简单机械本章复习训练R·八年级物理下册--2--知识结构--3----4--例题讲解知识点1杠杆及其平衡条件例题1小强在探究“杠杆的平衡条件”时:(1)为了便于测量力臂,他先调节杠杆两端的平衡螺母,使杠杆在________位置平衡;(2)下表是小强的实验记录,在这两组数据中,他发现实验序号为________的一组数据是错误的.经检查,结果是测量阻力臂时读错了,阻力臂的实际值应为________m;通过探究,小强得到杠杆的平衡条件是________________.(2)水平10.6F1·l1=F2·l2--5--例题2如图甲所示,不计重力的杠杆OB可绕O点转动,重为6N的物体P悬挂在杠杆的中点A处,拉力F1与杠杆成30°角,杠杆在水平位置保持平衡.此状态下拉力F1=______N.试作出F1的力臂l1.解析:过支点O向动力F1的作用线(需要延长)作垂线,垂线段即是动力臂l1,由直角三角形的性质,知道l1=OB,又知阻力臂l2=OB,所以动力臂等于阻力臂,根据杠杆的平衡条件F1·l1=F2·l2,有F1=F2=6N.6--6--知识点2滑轮和其他简单机械例题3如图所示,正常使用时属于费力机械的是()解析:定滑轮是等臂杠杆,不省力也不费力;扳手、自行车的车把均是轮轴,属于省力杠杆;镊子是费力杠杆.C--7--例题4如图所示,图中是一个______滑轮,如果物体在水平面上做匀速直线运动,拉力F为10N,物体受到的摩擦力大小为_____,若F拉滑轮运动的速度是1m/s,则物体A移动的速度是______.解析:选择滑轮作为研究对象,无论装置怎么改,都是受三个力,且三个力都平衡,作用在轴心上的力等于作用在绳上的力的2倍,F=2F1=2F2,如图所示,绳子一端移动速度等于物体移动速度的2倍,即v绳=2v物.2m/s动5N--8--例题5如图所示,滑轮下挂重500N的物体G,滑轮重40N,绳和杠杆都是轻质的.要在图示位置使杠杆平衡,在杠杆的A点所加的竖直向上的力F应是(杠杆上标度的间距相等)()A.270NB.360NC.540ND.720NB--9--解析:本题是一道简单机械的组合题,题目中用到了杠杆和滑轮.先研究滑轮,这是一个动滑轮,它可以省一半的力,物体和滑轮的总重为:G总=500N+40N=540N,因此绳子对杠杆的拉力(即杠杆的阻力)为F阻=G总=270N.再研究杠杆,设相邻两个标度间的距离为l,则动力臂为3l,阻力臂为4l,根据杠杆的平衡条件:F1·l1=F2·l2,得·4270436033FlNlFNll阻12--10--知识点3机械效率例题6某实验小组利用如图所示装置研究杠杆的机械效率,实验的主要步骤如下:①用轻绳悬挂杠杆一端的O点作为支点,在A点用轻绳悬挂总重为G的钩码,在B点用轻绳竖直悬挂一个弹簧测力计,使杠杆保持水平;②竖直向上拉动弹簧测力计缓慢匀速上升(保持O点位置不变),在此过程中弹簧测力计的读数为F,利用刻度尺分别测出A、B两点上升的高度为h1、h2,回答下列问题:(1)杠杆机械效率的表达式为η=_____.(用已知或测量的物理量符号表示)(2)本次实验中,若提升的钩码重一定,则影响杠杆机械效率的主要因素是:__________________________.(3)若只将钩码的悬挂点由A移至C,O、B位置不变,仍将钩码提升相同的高度,则杠杆的机械效率将______(选填“”变大、“”“”变小或不变).--11--解析:利用杠杆来提升重物,弹簧测力计的拉力所做的功为总功,提升钩码时,对钩码做的功为有用功,克服杠杆的重力做的功为额外功,根据功的计算式和机械效率的定义可得杠杆机械效率的表达式;在钩码重一定时,提升相同高度,则有用功一定,因此影响机械效率的主要原因是额外功,即克服杠杆的重力所做的功;当钩码位置移到C点时,将钩码提升相同的高度,则杠杆的重心向上移动的距离变小,即额外功减小,根据机械效率的定义可知,此时机械效率变大.答案:(1)(2)杠杆的自重(3)变大12100%GhFh12100%GhFh--12--例题7小刚小组探究了影响滑轮组机械效率的因素后,联想斜面也是一种机械,那么斜面的机械效率与斜面的哪些因素有关呢?小刚猜想斜面的机械效率可能跟斜面的粗糙程度有关,小萌猜想可能跟斜面的倾斜程度有关.于是他们将一块长木板的一端垫高,构成长度一定、高度可调的斜面,用弹簧测力计拉着同一木块沿不同的斜面匀速向上运动,如图所示.下表是他们实验记录的有关数...
