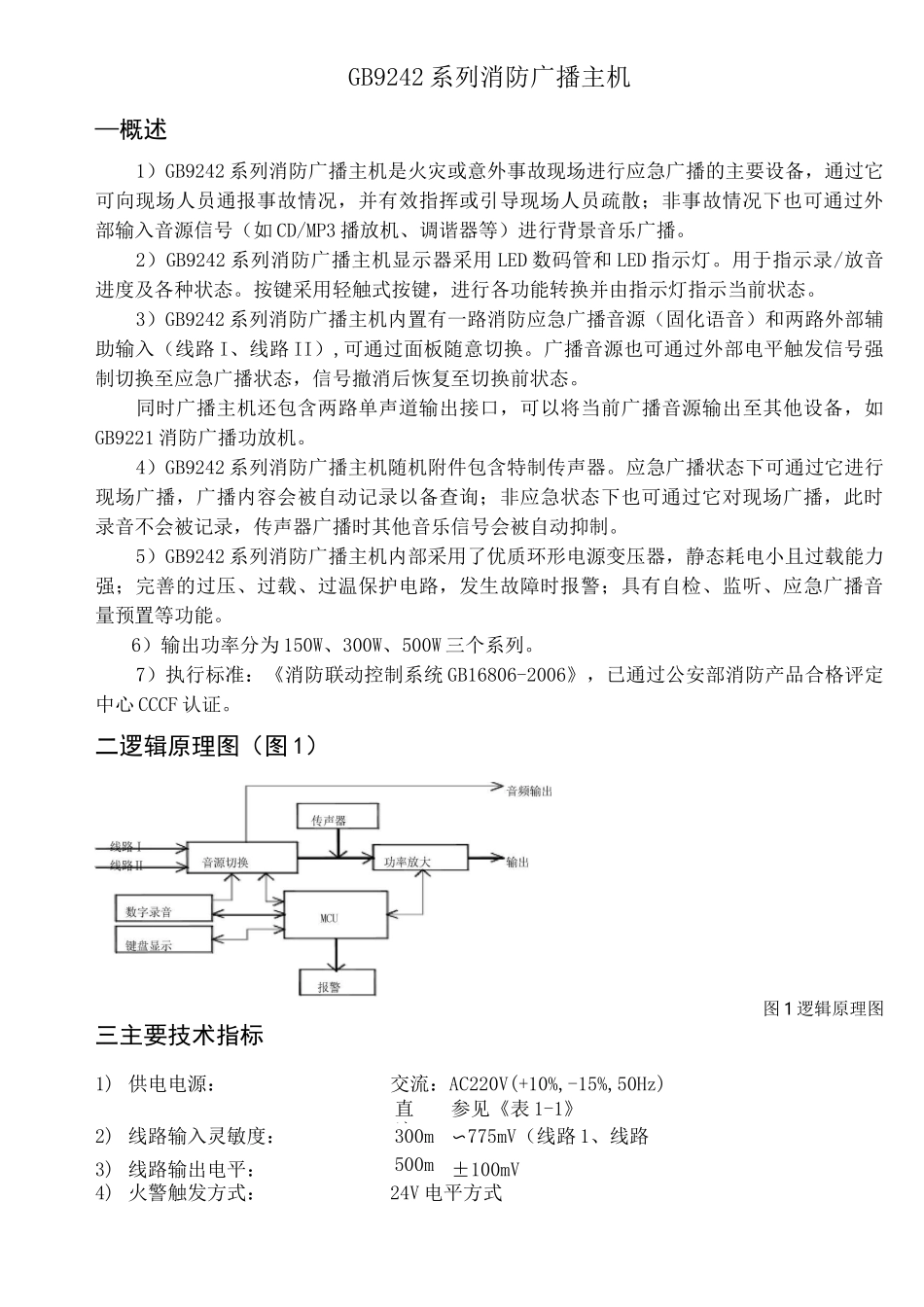

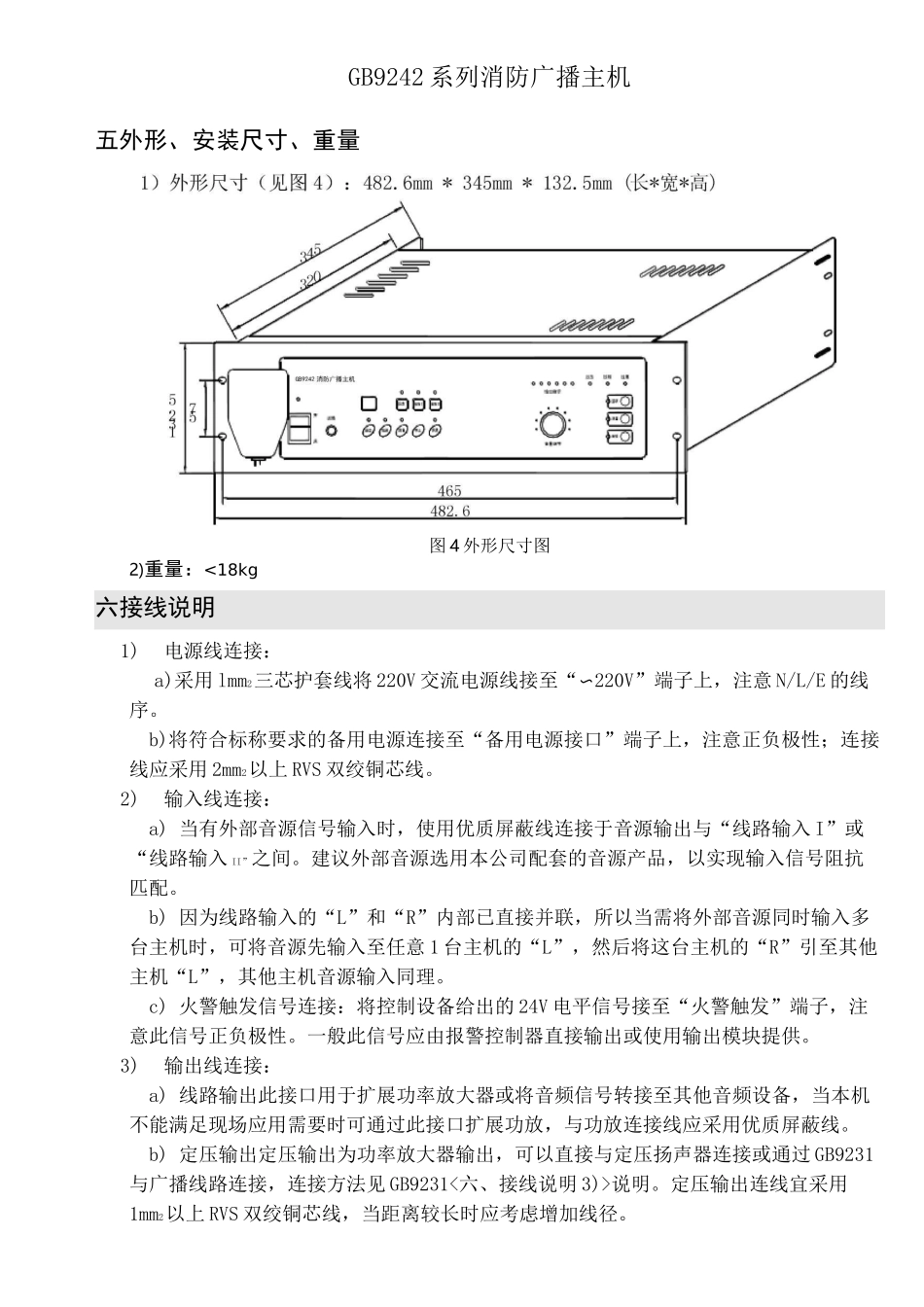

GB9242系列消防广播主机—概述1）GB9242系列消防广播主机是火灾或意外事故现场进行应急广播的主要设备，通过它可向现场人员通报事故情况，并有效指挥或引导现场人员疏散；非事故情况下也可通过外部输入音源信号（如CD/MP3播放机、调谐器等）进行背景音乐广播。2）GB9242系列消防广播主机显示器采用LED数码管和LED指示灯。用于指示录/放音进度及各种状态。按键采用轻触式按键，进行各功能转换并由指示灯指示当前状态。3）GB9242系列消防广播主机内置有一路消防应急广播音源（固化语音）和两路外部辅助输入（线路I、线路II）,可通过面板随意切换。广播音源也可通过外部电平触发信号强制切换至应急广播状态，信号撤消后恢复至切换前状态。同时广播主机还包含两路单声道输出接口，可以将当前广播音源输出至其他设备，如GB9221消防广播功放机。4）GB9242系列消防广播主机随机附件包含特制传声器。应急广播状态下可通过它进行现场广播，广播内容会被自动记录以备查询；非应急状态下也可通过它对现场广播，此时录音不会被记录，传声器广播时其他音乐信号会被自动抑制。5）GB9242系列消防广播主机内部采用了优质环形电源变压器，静态耗电小且过载能力强；完善的过压、过载、过温保护电路，发生故障时报警；具有自检、监听、应急广播音量预置等功能。6）输出功率分为150W、300W、500W三个系列。7）执行标准：《消防联动控制系统GB16806-2006》，已通过公安部消防产品合格评定中心CCCF认证。二逻辑原理图（图1）图1逻辑原理图三主要技术指标1)供电电源：交流：AC220V(+10%,-15%,50Hz)直流：参见《表1-1》2)线路输入灵敏度：300mV〜775mV（线路1、线路2）3)线路输出电平：500mV±100mV4)火警触发方式：24V电平方式5）失真限制的有效频率范围6）总谐波失真：7）信噪比：8）监听功率：9）额定输出电压：10）额定输出功率：11）工作环境：12）绝缘电阻：13）1.电源开关6.音量指示12.过载指示2.电源指示灯3.传声器输入7.音量调节旋钮8.自检13.过压指示灯14.输出指示4.录放指示5.数字录放键区9.消音10.监听11.过温指示灯15.音源切换键区16.传声器挂钩GB9242系列消防广播主机80Hz〜8kHz<5%>70dB1.5W120V（定压方式）150W/300W/500W可选a）温度0°C-40°Cb）湿度相对湿度92%a）备用电源输入对机壳之间〉20MQ（DC500V）b）交流输入对机壳之间>50MQ（DC500V）c）定压输出对机壳之间>50MQ（DC500V）交流输入对机壳无击穿，漏电流V5mA（AC2000V）图2前面板外观图2）后面板（见图3）：图3后面板外观图（以500W为例）1.120V定压输出2•线路输入/输出3•火警触发输入（24V）4•控制信号5.音量记忆按键6.备用电源接口7.AC220V输入1）前面板（见图2）：161514131211101234567891234567GB9242系列消防广播主机五外形、安装尺寸、重量图4外形尺寸图2)重量：<18kg六接线说明1)电源线连接：a)采用lmm2三芯护套线将220V交流电源线接至“〜220V”端子上，注意N/L/E的线序。b)将符合标称要求的备用电源连接至“备用电源接口”端子上，注意正负极性；连接线应采用2mm2以上RVS双绞铜芯线。2)输入线连接：a)当有外部音源信号输入时，使用优质屏蔽线连接于音源输出与“线路输入I”或“线路输入II”之间。建议外部音源选用本公司配套的音源产品，以实现输入信号阻抗匹配。b)因为线路输入的“L”和“R”内部已直接并联，所以当需将外部音源同时输入多台主机时，可将音源先输入至任意1台主机的“L”，然后将这台主机的“R”引至其他主机“L”，其他主机音源输入同理。c)火警触发信号连接：将控制设备给出的24V电平信号接至“火警触发”端子，注意此信号正负极性。一般此信号应由报警控制器直接输出或使用输出模块提供。3)输出线连接：a)线路输出此接口用于扩展功率放大器或将音频信号转接至其他音频设备，当本机不能满足现场应用需要时可通过此接口扩展功放，与功放连接线应采用优质屏蔽线。b)定压输出定压输出为功率放大器输出，可以直接与定压扬声器连接或通过GB9231与广播线路连接，连接方法见GB9231<六、接线说明3)>说明。定压输出连线宜采用1mm2以上RVS双绞铜芯线，当距离较长时应考虑增加线径。图6数字录放区GB9242系列...
