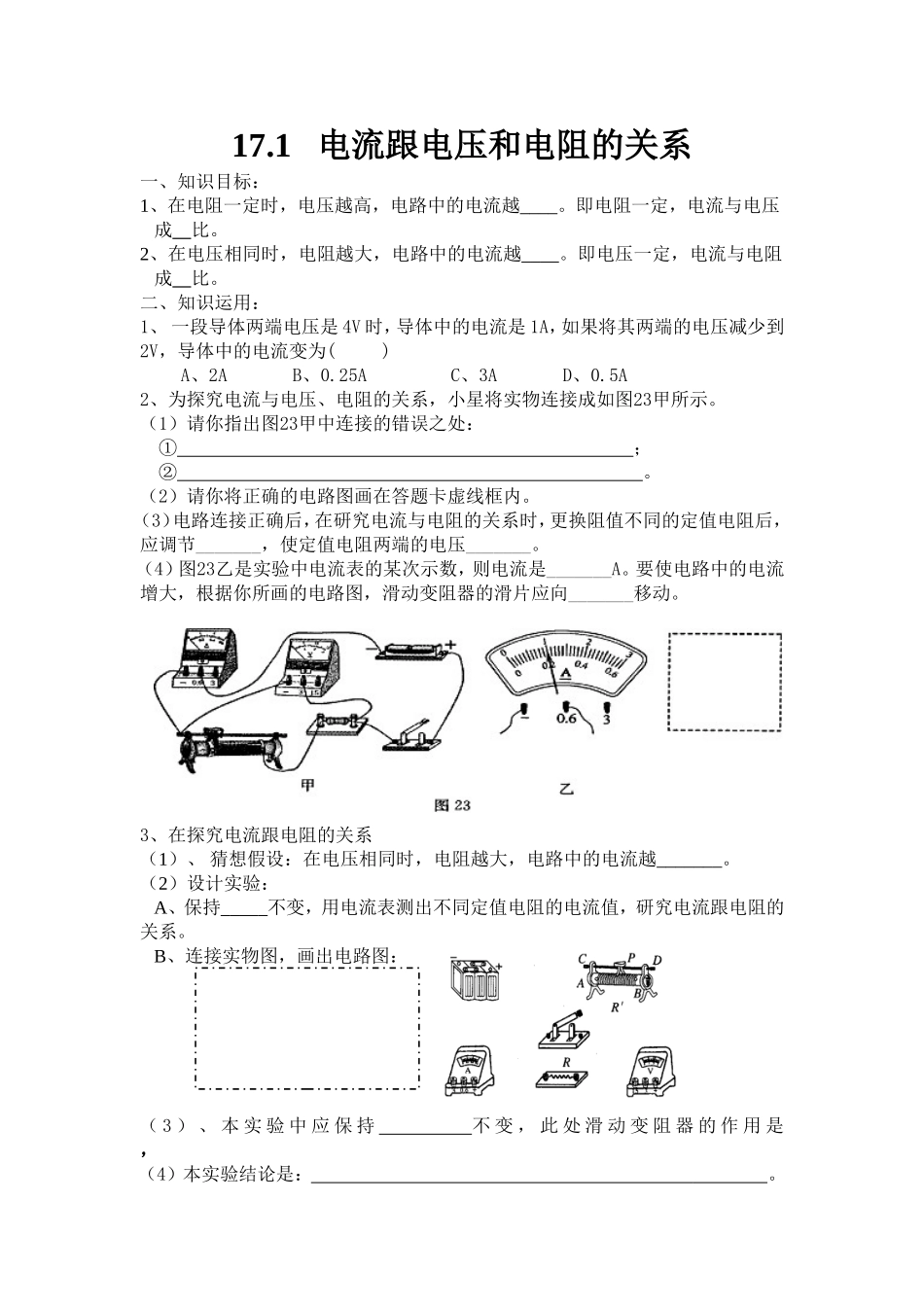

17.1电流跟电压和电阻的关系一、知识目标：1、在电阻一定时，电压越高，电路中的电流越____。即电阻一定，电流与电压成比。2、在电压相同时，电阻越大，电路中的电流越____。即电压一定，电流与电阻成比。二、知识运用：1、一段导体两端电压是4V时，导体中的电流是1A，如果将其两端的电压减少到2V，导体中的电流变为()A、2AB、0.25AC、3AD、0.5A2、为探究电流与电压、电阻的关系，小星将实物连接成如图23甲所示。（1）请你指出图23甲中连接的错误之处：①；②。（2）请你将正确的电路图画在答题卡虚线框内。（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节_______，使定值电阻两端的电压_______。（4）图23乙是实验中电流表的某次示数，则电流是_______A。要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动。3、在探究电流跟电阻的关系（1）、猜想假设：在电压相同时，电阻越大，电路中的电流越_______。（2）设计实验：A、保持_____不变，用电流表测出不同定值电阻的电流值，研究电流跟电阻的关系。B、连接实物图，画出电路图：（3）、本实验中应保持不变，此处滑动变阻器的作用是，（4）本实验结论是：。17.2欧姆定律一、知识目标：1、欧姆定律的内容：2、公式：、、。3、欧姆定律中的I、U、R都是指同一导体或同一段电路上在同一时刻的、、。单位分别是、、。二、知识运用：1、对欧姆定律公式I=U/R的理解，下面哪一句话是错误的：()A．对某一段导体来说，导体中的电流跟它两端的电压成正比；B．在相同电压的条件下，不同导体中的电流跟电阻成反比；C．导体中的电流既与导体两端的电压有关也与导体电阻有关；D．因为电阻是导体本身的属性，所以导体中的电流只与导体两端电压有关，与电阻无关。2、有一电阻两端加上6V电压时，通过的电流为0．5A，可知它的电阻为Ω，若给它加上18V电压，导线中电流为A，此时导线电阻为Ω，若导线两端电压为零，导线中电流为A，导线电阻为Ω。3、人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是（填“导体”或“绝缘体”），人体电阻约Ω。4、将一支铅笔芯接在3V电源两端，测出通过铅笔芯的电流是0.15A，则该铅笔芯的电阻为______Ω；若将这支铅笔芯两端的电压增加到6V，则通过它的电流是______A。5、在一个电阻的两端加的电压是20V，用电流表测得流过它的电流是1A，，则这个电阻的阻值是多少？6、汽车车灯接在12V的电源两端，灯丝电阻为30Ω，求通过灯丝的电流。7、有一灯泡的电阻为60Ω，通过灯丝的电流为0.5A，则家在灯泡两端的电压为多少？17.3电阻的测量一、知识目标：1、原理：2、器材：、、、、、、。3、电路图：4、此次试验中是通过调节来实现电压和电流的改变。5、根据欧姆定律R=U/I求出电阻值并算出平均值，这样做既可以减小，又因为对电阻的影响。二、知识运用：1、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A、改变电路中的电流B、改变被测电阻两端的电压C、改变被测电阻的阻值D、保护电路2、如图所示电路，闭合后滑动变阻器的滑片向左移动，以下说法正确的是（）A、A示数变大，V示数变小B、B示数变大，V示数变大C．A示数变小，V示数变小D．A示数变小，V示数变大3、为了测定小灯泡电阻值，某同学设计并连接了如图甲所示电路。（1）如果马上闭合开关做实验,指出该电路连接中的错误或不妥之处。（2）该实验原理是。（3）在连接电路时，开关应处于状态。（4）在该实验中滑动变阻器的作用是：。（5）某次实验时，电压表和电流表的示数如图乙所示，则此时小灯泡的电阻为。（6）该同学作出了小灯泡两端电压和电流图像如图丙所示，根据图像可知小灯泡的电阻是的（选填“变化”或“恒定不变”），其原因是。图乙图丙—315—0.6317.4欧姆定律在串并联电路中的应用一、知识目标：1、串联电路中电阻的规律：（写公式）2、并联电路中电阻的规律：（写公式）3、串联电路中，串联电阻的个数越多，总电阻越，并联电路中，并联电阻的个数越多，总电阻越，串联电路中的总电阻要任意一个串联电阻的阻值，并联电路中的总电阻要任意...
