如何实施冲压模具的寿命管理VIP专享VIP免费

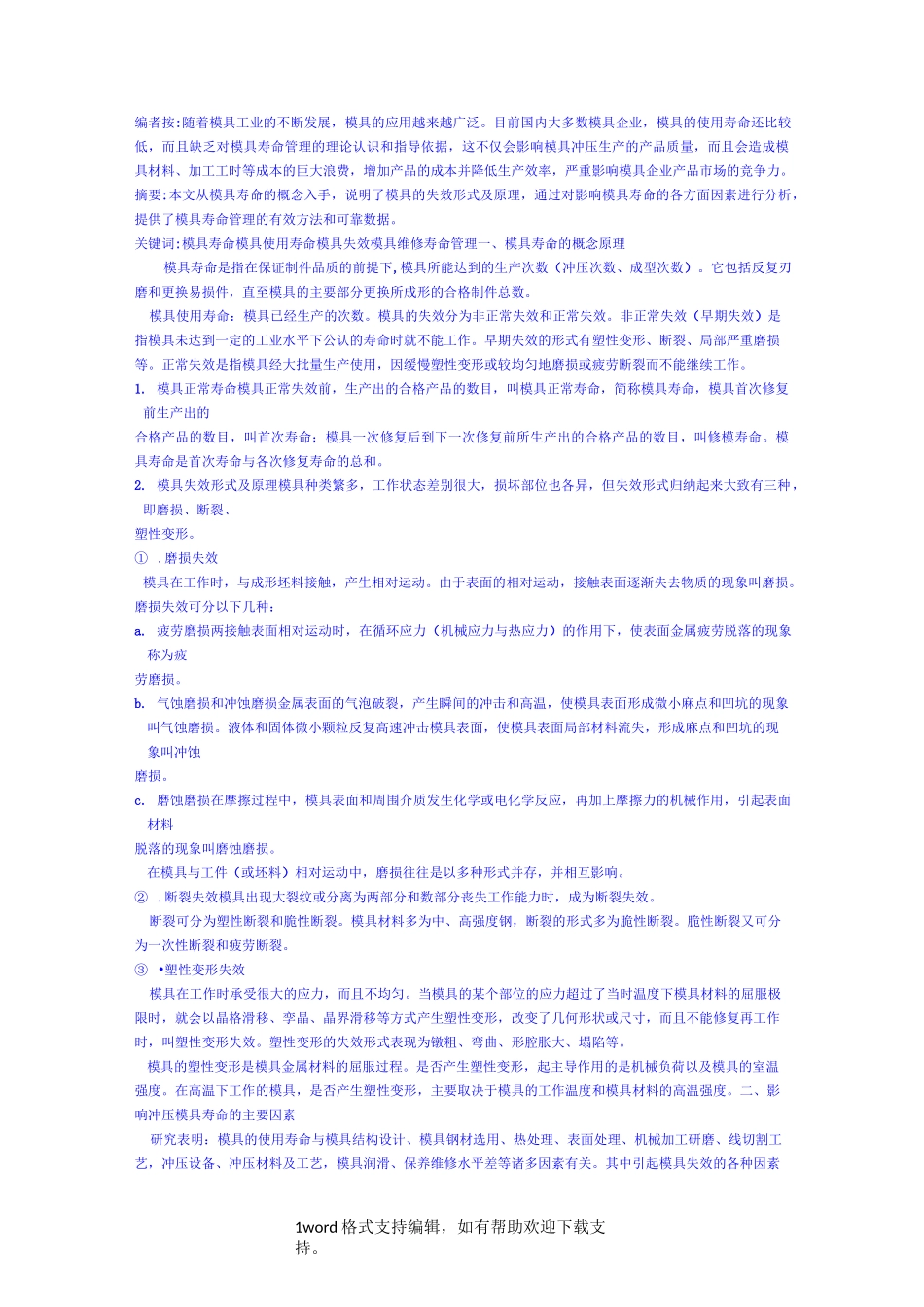

1word格式支持编辑，如有帮助欢迎下载支持。编者按:随着模具工业的不断发展，模具的应用越来越广泛。目前国内大多数模具企业，模具的使用寿命还比较低，而且缺乏对模具寿命管理的理论认识和指导依据，这不仅会影响模具冲压生产的产品质量，而且会造成模具材料、加工工时等成本的巨大浪费，增加产品的成本并降低生产效率，严重影响模具企业产品市场的竞争力。摘要:本文从模具寿命的概念入手，说明了模具的失效形式及原理，通过对影响模具寿命的各方面因素进行分析，提供了模具寿命管理的有效方法和可靠数据。关键词:模具寿命模具使用寿命模具失效模具维修寿命管理一、模具寿命的概念原理模具寿命是指在保证制件品质的前提下,模具所能达到的生产次数（冲压次数、成型次数）。它包括反复刃磨和更换易损件，直至模具的主要部分更换所成形的合格制件总数。模具使用寿命：模具已经生产的次数。模具的失效分为非正常失效和正常失效。非正常失效（早期失效）是指模具未达到一定的工业水平下公认的寿命时就不能工作。早期失效的形式有塑性变形、断裂、局部严重磨损等。正常失效是指模具经大批量生产使用，因缓慢塑性变形或较均匀地磨损或疲劳断裂而不能继续工作。1.模具正常寿命模具正常失效前，生产出的合格产品的数目，叫模具正常寿命，简称模具寿命，模具首次修复前生产出的合格产品的数目，叫首次寿命；模具一次修复后到下一次修复前所生产出的合格产品的数目，叫修模寿命。模具寿命是首次寿命与各次修复寿命的总和。2.模具失效形式及原理模具种类繁多，工作状态差别很大，损坏部位也各异，但失效形式归纳起来大致有三种，即磨损、断裂、塑性变形。①.磨损失效模具在工作时，与成形坯料接触，产生相对运动。由于表面的相对运动，接触表面逐渐失去物质的现象叫磨损。磨损失效可分以下几种：a.疲劳磨损两接触表面相对运动时，在循环应力（机械应力与热应力）的作用下，使表面金属疲劳脱落的现象称为疲劳磨损。b.气蚀磨损和冲蚀磨损金属表面的气泡破裂，产生瞬间的冲击和高温，使模具表面形成微小麻点和凹坑的现象叫气蚀磨损。液体和固体微小颗粒反复高速冲击模具表面，使模具表面局部材料流失，形成麻点和凹坑的现象叫冲蚀磨损。c.磨蚀磨损在摩擦过程中，模具表面和周围介质发生化学或电化学反应，再加上摩擦力的机械作用，引起表面材料脱落的现象叫磨蚀磨损。在模具与工件（或坯料）相对运动中，磨损往往是以多种形式并存，并相互影响。②.断裂失效模具出现大裂纹或分离为两部分和数部分丧失工作能力时，成为断裂失效。断裂可分为塑性断裂和脆性断裂。模具材料多为中、高强度钢，断裂的形式多为脆性断裂。脆性断裂又可分为一次性断裂和疲劳断裂。③•塑性变形失效模具在工作时承受很大的应力，而且不均匀。当模具的某个部位的应力超过了当时温度下模具材料的屈服极限时，就会以晶格滑移、孪晶、晶界滑移等方式产生塑性变形，改变了几何形状或尺寸，而且不能修复再工作时，叫塑性变形失效。塑性变形的失效形式表现为镦粗、弯曲、形腔胀大、塌陷等。模具的塑性变形是模具金属材料的屈服过程。是否产生塑性变形，起主导作用的是机械负荷以及模具的室温强度。在高温下工作的模具，是否产生塑性变形，主要取决于模具的工作温度和模具材料的高温强度。二、影响冲压模具寿命的主要因素研究表明：模具的使用寿命与模具结构设计、模具钢材选用、热处理、表面处理、机械加工研磨、线切割工艺，冲压设备、冲压材料及工艺，模具润滑、保养维修水平差等诸多因素有关。其中引起模具失效的各种因素2word格式支持编辑，如有帮助欢迎下载支持。中，模具结构不合理、选材不当约占25%，热处理不当约占45%，工艺问题约占10%；设备问题、滑润问题等因素约占20%。1.合理的模具结构设计模具结构对模具受力状态的影响很大，合理的模具结构能使模具工作时受力均匀，不易偏载，应力集中小。模具设计的原则是保证足够的强度、刚度、同心度、对中性和合理的冲裁间隙，并减少应力集中，以保证由模具生产出来零件符合设计要求。因此对模具的主要工作零作（如冲模的凸、凹模等）要求其导向精度高、同心度和中性好及冲裁的...
