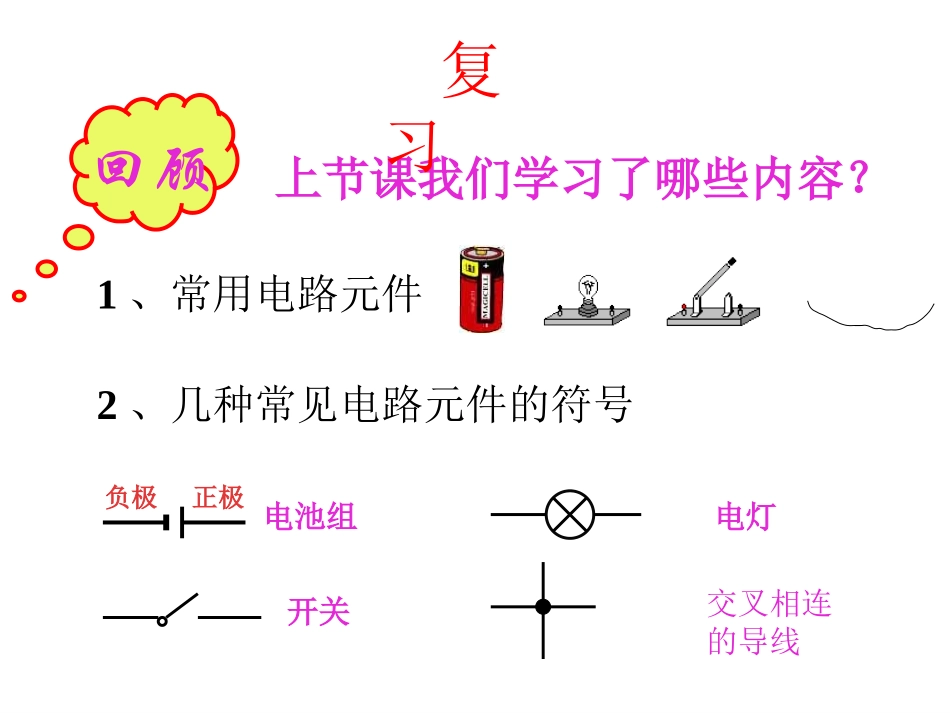

（组成串、并联电路）认识电路城市多彩多姿的灯光夜景上节课我们学习了哪些内容？1、常用电路元件2、几种常见电路元件的符号回顾电池组电灯负极正极开关复习交叉相连的导线同学们能否用这些元件组成一个电路，使两个灯泡都发光呢？请先画出电路图．引入新课出示电路元件：上节课学习的电路图中，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢？这也就是我们今天要学习的串联电路和并联电路．那么，哪一个是并联电路，哪一个又是串联电路呢？这个电路是串联电路？这是一个基本电路。实物图：电路图：不是：串、并联电路是两个或两个以上的用电器组成的电路。一、组成串、并联电路1、串联：把用电器逐个顺次（中间手拉中间手，不允许再插手，剩下两边手）地连接起来。（1）用电器串联：（1）用电器串联把用电器逐个顺次（首尾）地连接起来。电池串联后电压等于各节电池电压相加负极正极负极正极把电源逐个顺次（首尾）地连接起来（2）电源串联开关串联相当于两个条件要同时满足把开关逐个顺次（首尾）地连接起来。（3）开关串联S光S声S光S声开关与电源、用电器应该串联把开关和电源、用电器串联起来（4）开关与电源、用电器的串联2、组成串联电路：把用电器串联起来，再与电源、开关组成的电路，叫串联电路。3、并联：把用电器并列（左手拉左手拉出一只手、右手拉右手拉出一只手）地连接起来。（1）用电器并联：（中间手拉中间手拉出一只手、两边手拉两边手拉出一只手）也是并联。（1）用电器并联：电池并联后电压等于一节电池的电压负极正极负极正极把电池+极连+极（-极连-极）连接起来（2）电源并联：开关并联相当于任选其一把开关并列地连接起来。（3）开关并联：开关与电源、用电器只能串联，不能并联（会短路）。（4）开关与电源、用电器能并联吗？BA实物图：电路图：把用电器并联之后组成的电路，叫做并联电路。4、组成并联电路：BA分支点干路并联电路中，电源两极到分支点间的电路叫干路，分支点之间包含用电器的电路叫支路。分支点支路ABL2L1S按照电路图连接实物图例题：课堂练习：1、请把下列元件组成串联电路。课堂练习：2、请把下列元件组成并联电路。3、按照电路图，把实物连接起来，并用笔在电路图上把电流的方向画出来。L1S2S1L24、根据电路图，将电路元件一一对应地连接起来L1S2L2S1S5．将中图中各元件连成电路，要求L1、L2并联，S只控制L1。L1L2S6．将上右图所示各元件按要求连成电路，要求:①三灯并联；②S1控制L1、L2③S2控制三盏灯L1L2L3S1S2
