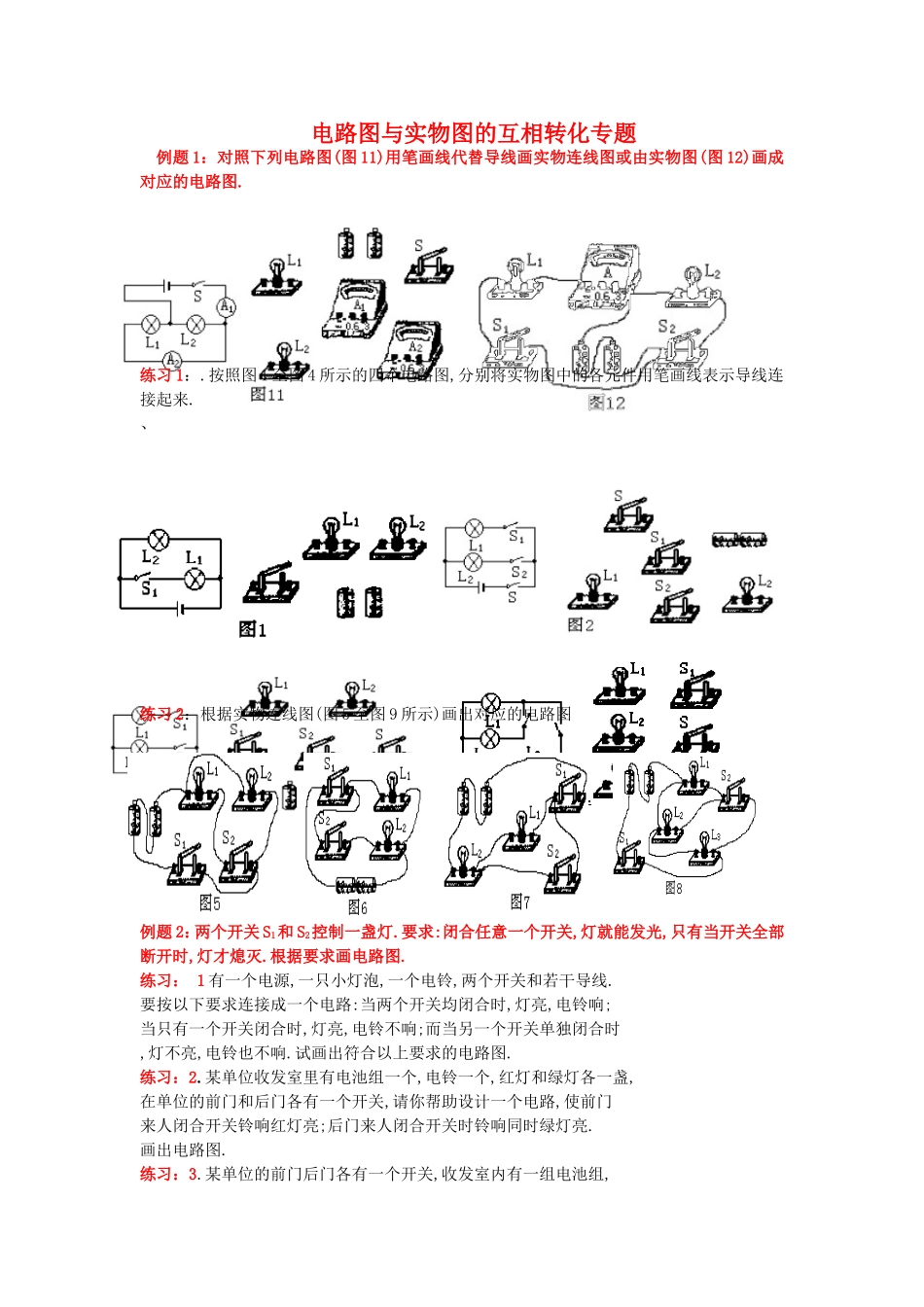

电路图与实物图的互相转化专题_第1页
1/2

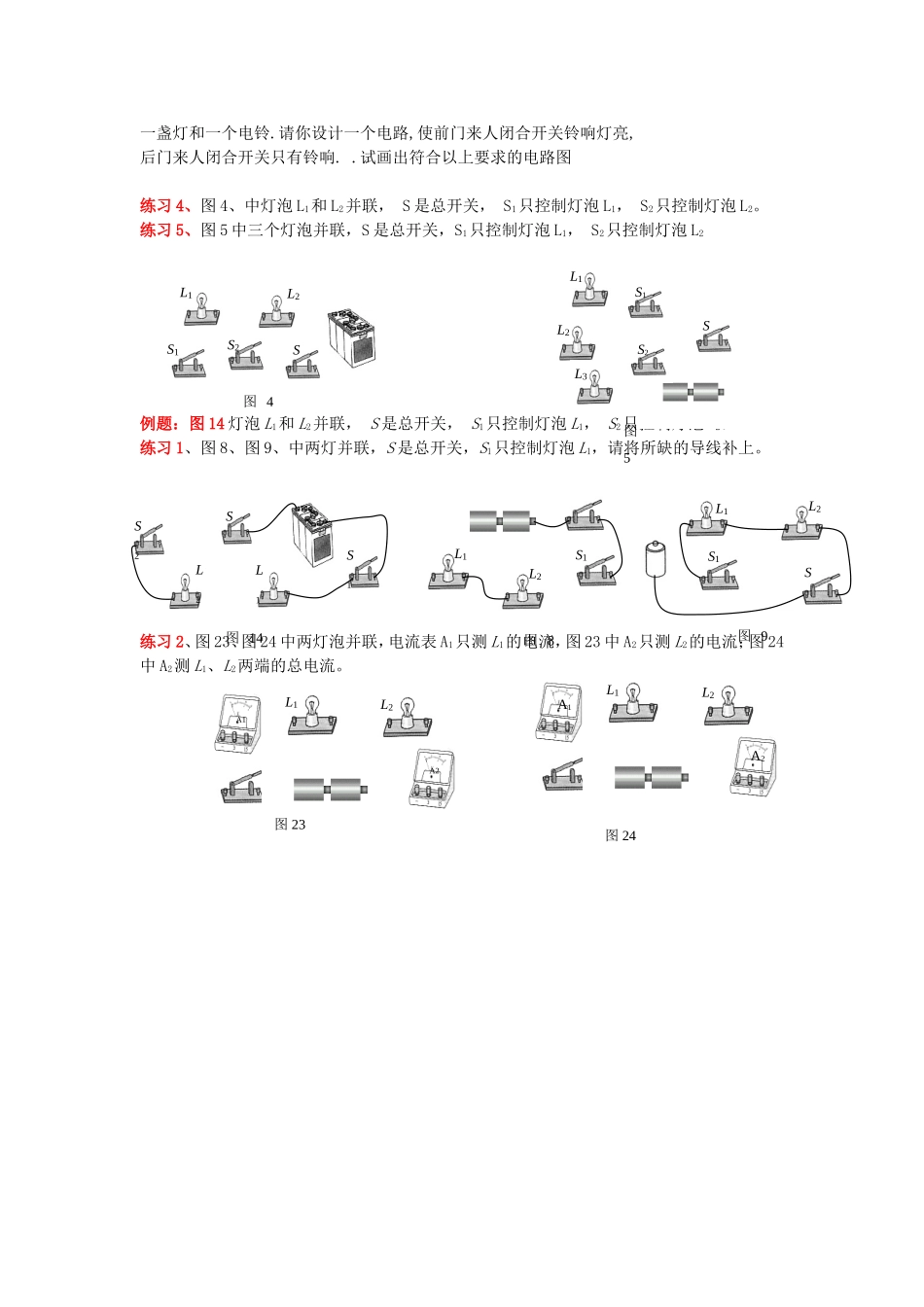

电路图与实物图的互相转化专题_第2页
2/2
电路图与实物图的互相转化专题例题1:对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.练习1:.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.、练习2:根据实物连线图(图5至图9所示)画出对应的电路图例题2:两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画电路图.练习:1有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.练习:2.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.练习:3.某单位的前门后门各有一个开关,收发室内有一组电池组,L1L2S1图8L2L1A1A2一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响..试画出符合以上要求的电路图练习4、图4、中灯泡L1和L2并联,S是总开关,S1只控制灯泡L1,S2只控制灯泡L2。练习5、图5中三个灯泡并联,S是总开关,S1只控制灯泡L1,S2只控制灯泡L2例题:图14灯泡L1和L2并联,S是总开关,S1只控制灯泡L1,S2只控制灯泡L2。练习1、图8、图9、中两灯并联,S是总开关,S1只控制灯泡L1,请将所缺的导线补上。练习2、图23、图24中两灯泡并联,电流表A1只测L1的电流,图23中A2只测L2的电流;图24中A2测L1、L2两端的总电流。S2L1L2S1图4SL1L2L3S1SS2图5L1SS2L2S1图14SS1L1L2图9图23L2L1A1A2图24
