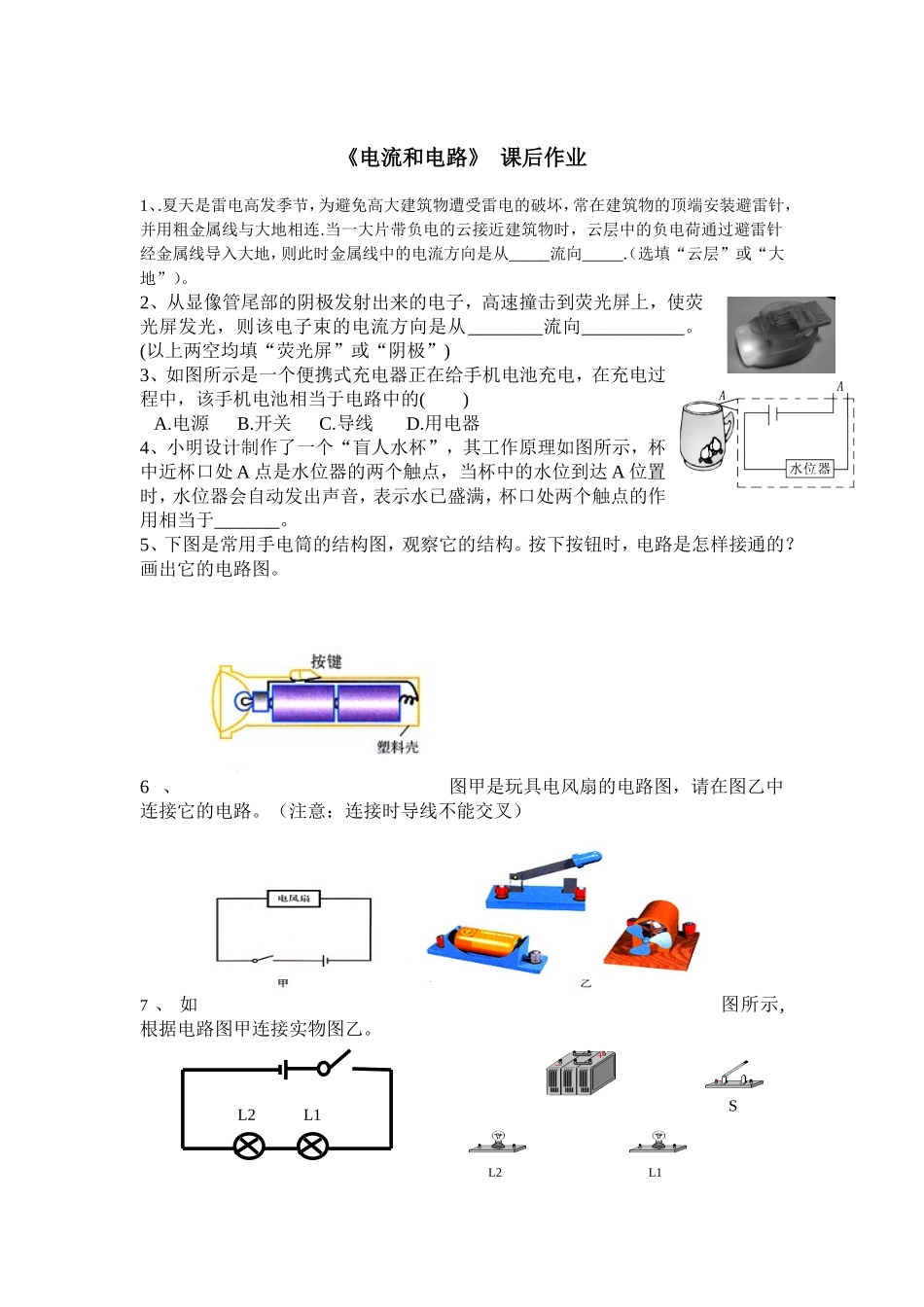

《电流和电路》课后作业1、.夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连.当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经金属线导入大地，则此时金属线中的电流方向是从_____流向_____.（选填“云层”或“大地”）。2、从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从________流向___________。(以上两空均填“荧光屏”或“阴极”)3、如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的()A.电源B.开关C.导线D.用电器4、小明设计制作了一个“盲人水杯”，其工作原理如图所示，杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出声音，表示水已盛满，杯口处两个触点的作用相当于_______。5、下图是常用手电筒的结构图，观察它的结构。按下按钮时，电路是怎样接通的？画出它的电路图。6、图甲是玩具电风扇的电路图，请在图乙中连接它的电路。（注意：连接时导线不能交叉）7、如图所示,根据电路图甲连接实物图乙。SL1L2L2L1
