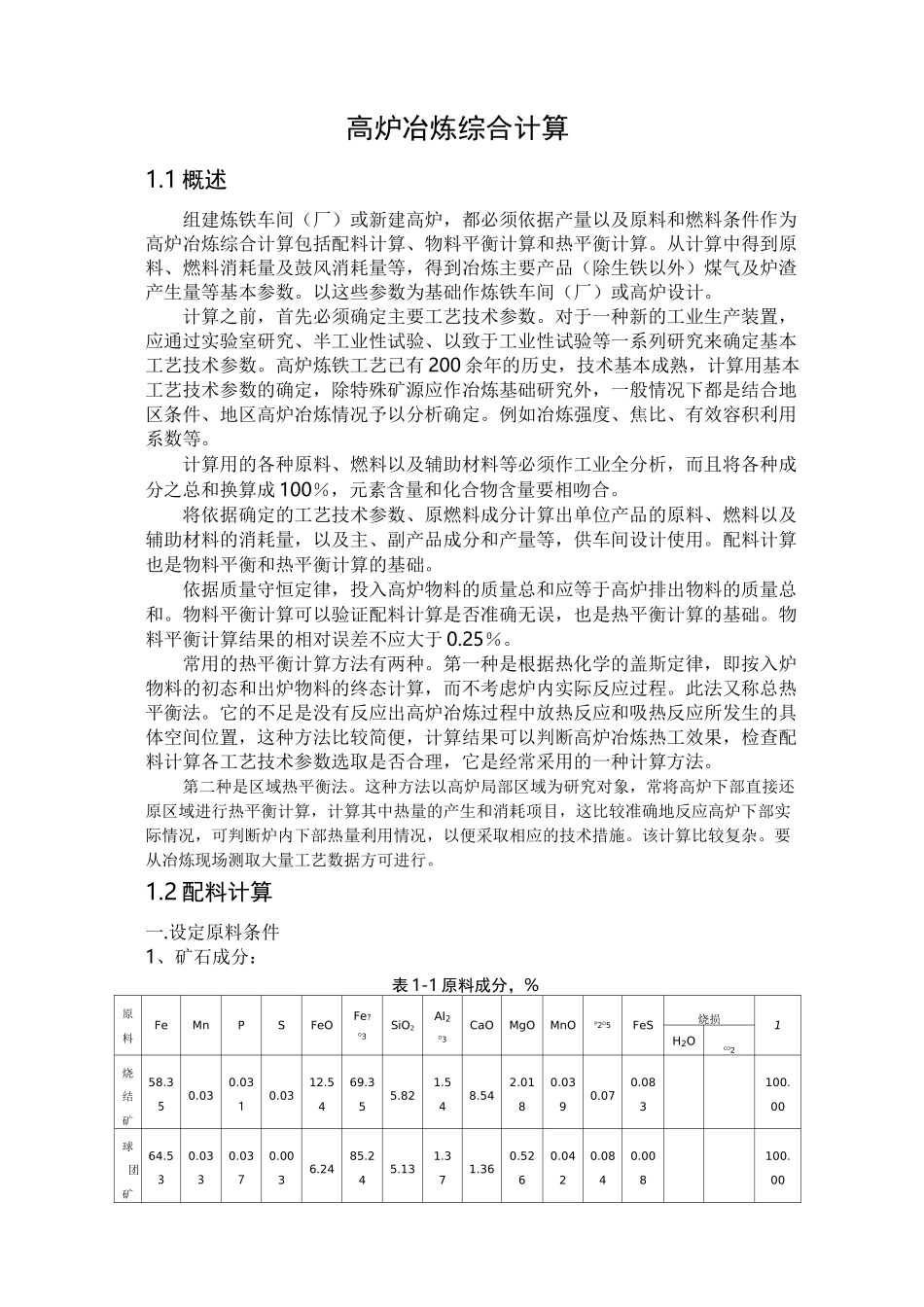

高炉冶炼综合计算1.1概述组建炼铁车间（厂）或新建高炉，都必须依据产量以及原料和燃料条件作为高炉冶炼综合计算包括配料计算、物料平衡计算和热平衡计算。从计算中得到原料、燃料消耗量及鼓风消耗量等，得到冶炼主要产品（除生铁以外）煤气及炉渣产生量等基本参数。以这些参数为基础作炼铁车间（厂）或高炉设计。计算之前，首先必须确定主要工艺技术参数。对于一种新的工业生产装置，应通过实验室研究、半工业性试验、以致于工业性试验等一系列研究来确定基本工艺技术参数。高炉炼铁工艺已有200余年的历史，技术基本成熟，计算用基本工艺技术参数的确定，除特殊矿源应作冶炼基础研究外，一般情况下都是结合地区条件、地区高炉冶炼情况予以分析确定。例如冶炼强度、焦比、有效容积利用系数等。计算用的各种原料、燃料以及辅助材料等必须作工业全分析，而且将各种成分之总和换算成100％，元素含量和化合物含量要相吻合。将依据确定的工艺技术参数、原燃料成分计算出单位产品的原料、燃料以及辅助材料的消耗量，以及主、副产品成分和产量等，供车间设计使用。配料计算也是物料平衡和热平衡计算的基础。依据质量守恒定律，投入高炉物料的质量总和应等于高炉排出物料的质量总和。物料平衡计算可以验证配料计算是否准确无误，也是热平衡计算的基础。物料平衡计算结果的相对误差不应大于0.25％。常用的热平衡计算方法有两种。第一种是根据热化学的盖斯定律，即按入炉物料的初态和出炉物料的终态计算，而不考虑炉内实际反应过程。此法又称总热平衡法。它的不足是没有反应出高炉冶炼过程中放热反应和吸热反应所发生的具体空间位置，这种方法比较简便，计算结果可以判断高炉冶炼热工效果，检查配料计算各工艺技术参数选取是否合理，它是经常采用的一种计算方法。第二种是区域热平衡法。这种方法以高炉局部区域为研究对象，常将高炉下部直接还原区域进行热平衡计算，计算其中热量的产生和消耗项目，这比较准确地反应高炉下部实际情况，可判断炉内下部热量利用情况，以便采取相应的技术措施。该计算比较复杂。要从冶炼现场测取大量工艺数据方可进行。1.2配料计算一.设定原料条件1、矿石成分：表1-1原料成分，%原料FeMnPSFeOFe?O3SiO2AI2O3CaOMgOMnOP2O5FeS烧损1H2OCO2烧58.30.0312.569.31.52.010.030.08100.结50.0310.03455.8248.54890.07300矿球64.50.030.030.0085.21.30.520.040.080.00100.团33736.2445.1371.36624800矿C固灰分(12.64)挥发份（0.58）有机物（1.42）1游离水SiO2Al2O3CaOMgOFeOCOCO2CH4H2N2H2N2S85.37.34.20.50.10.40.20.10.020.030.110.30.20.7100.4.1626123195786790073、喷吹燃料成分:燃料CHNSOH2O灰分1SiO2Al2O3CaOMgOFeO煤粉77.752.280.520.302.320.857.316.700.730.320.92100.004预定生铁成分:混合矿59.590.0310.0320.02511.2872.535.681.517.101.720.040.070.07100.00石0.000.030.051.00.070.00100.灰1.800.06161.101.261.96930.8980.1021.0642.4300石炉42.20.220.020.0815.642.715.81.38.731.290.280.060.221.96C=11.100.尘16306036779500烧结与球团的比例为80：202、焦炭成分：表1-4预定生铁成分，%FeSiMnPSC95.230.550.030.0340.0264.13其中Si、S由生铁质量要求定，Mn、P由原料条件定，C参照下式定，其余为Fe。C=4.3-0.27Si-0.329P-0.032S+0.3Mn某元素在生铁、炉渣、炉气中的分配率（%）见表1-5表1-5元素分配率分，%FeMnSP生铁99.750——100炉渣0.350——0炉气50二.冶炼参数参考:燃料消耗量（kg/t生铁）：焦炭360（干）375（湿）煤粉150kg/t生铁鼓风湿度12g/m31222.4相对湿度申=1x224=1.493%100018风温1100°C炉尘量20kg/t生铁表1-2焦炭成分，表1-3煤粉成分，G=1000Fe0.3入炉熟料温度80°C炉顶煤气温度200C焦炭冶炼强度0.98t/(m3・d)高炉有效容积利用系数2.7t/(m3・d)炉渣碱度R=1.10(1)燃料带入的铁量GFe燃首先计算20kg炉尘中的焦粉量：G=GC%/C%=20x11.95/85.36=2.80kg焦粉尘尘焦高炉内参加反应的焦炭量为：G=360-G=360-2.80=357.2kg焦焦粉故G=GFeO%56+GFeO%56Fe燃焦焦72煤煤72=357.2x0.43%x56+150x0.92%x567272=2.27kg2)进入炉渣中的铁量Fe渣生铁99.7%=952.3^0^=2....
