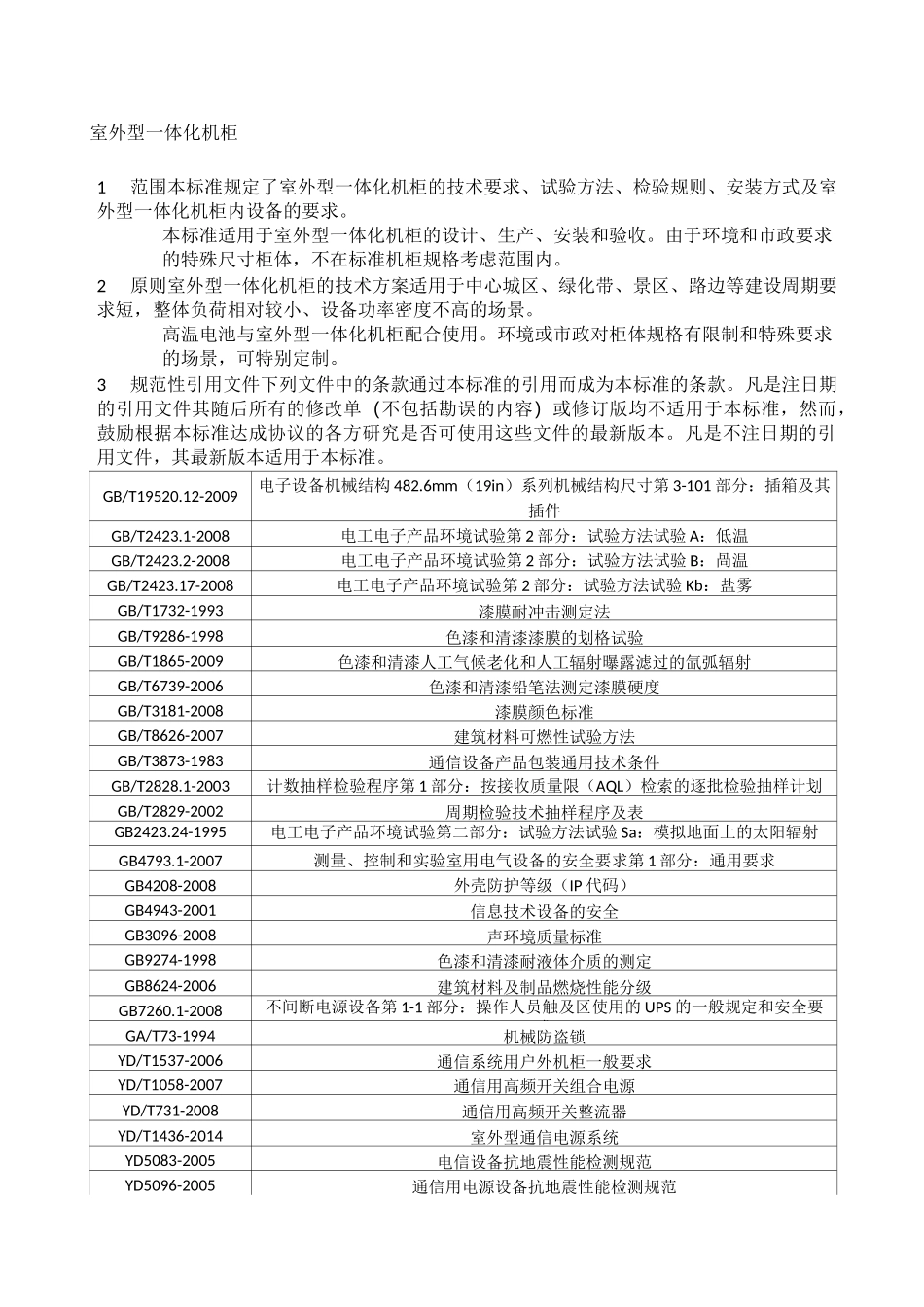

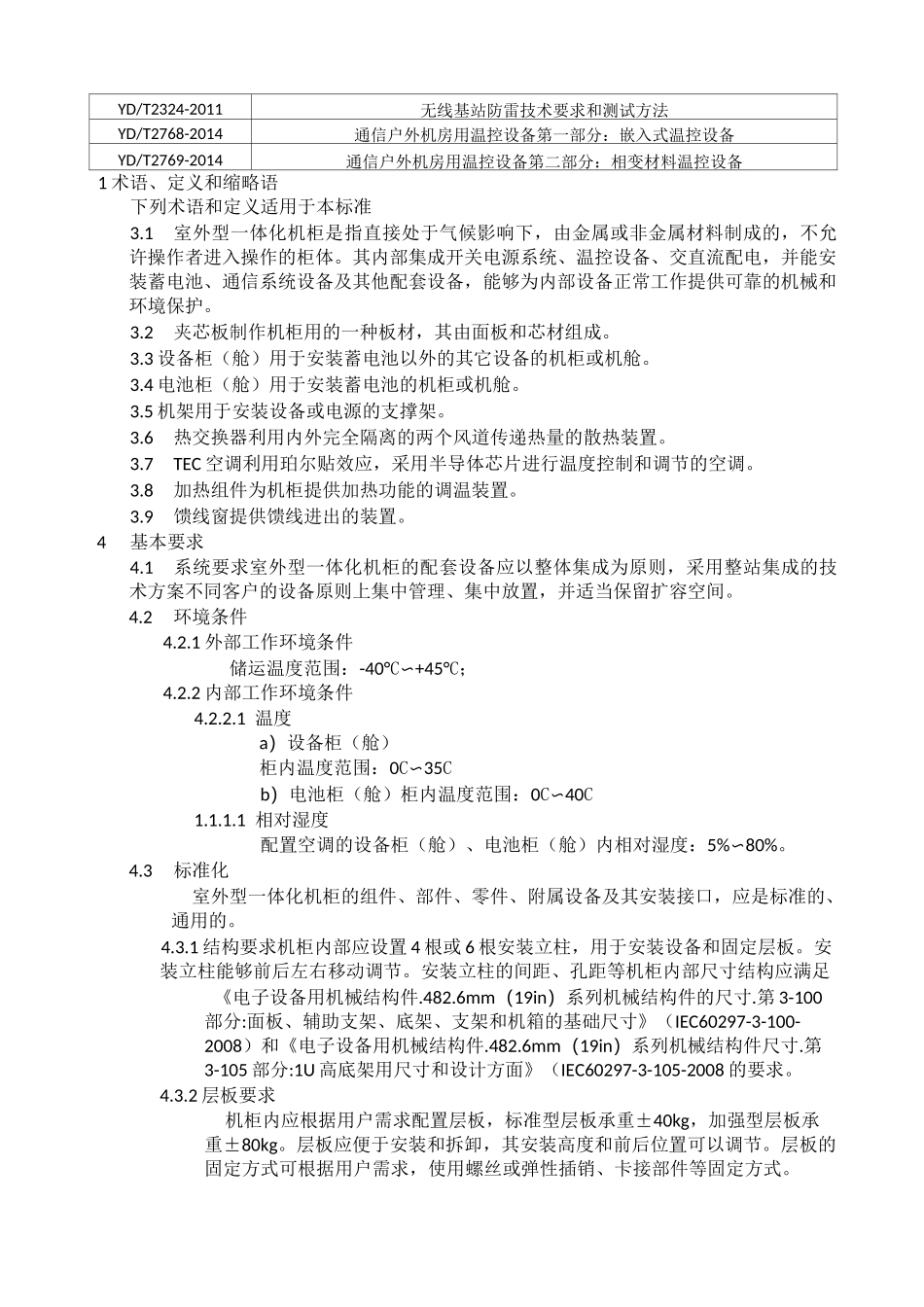

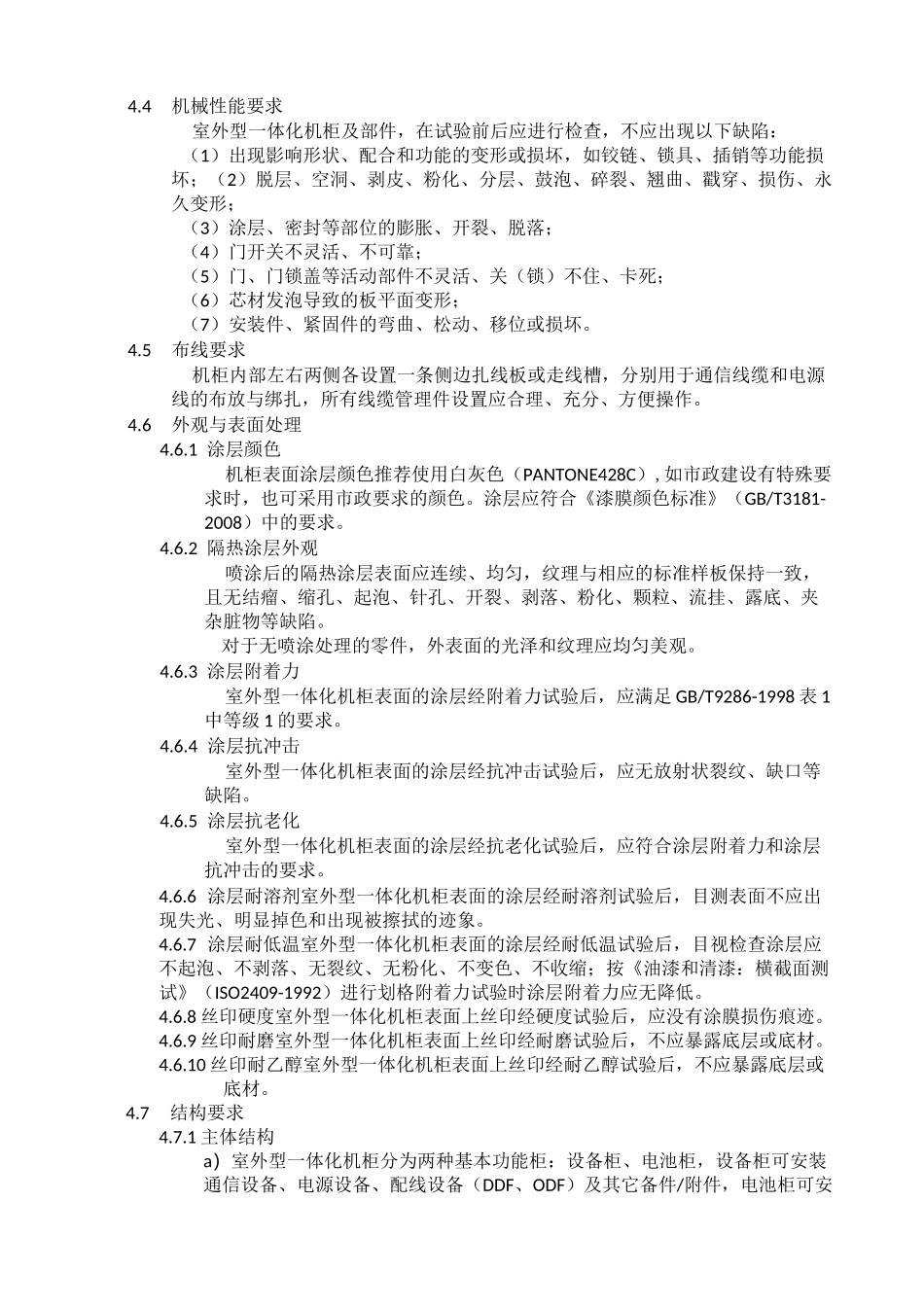

室外型一体化机柜1范围本标准规定了室外型一体化机柜的技术要求、试验方法、检验规则、安装方式及室外型一体化机柜内设备的要求。本标准适用于室外型一体化机柜的设计、生产、安装和验收。由于环境和市政要求的特殊尺寸柜体,不在标准机柜规格考虑范围内。2原则室外型一体化机柜的技术方案适用于中心城区、绿化带、景区、路边等建设周期要求短,整体负荷相对较小、设备功率密度不高的场景。高温电池与室外型一体化机柜配合使用。环境或市政对柜体规格有限制和特殊要求的场景,可特别定制。3规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T19520.12-2009电子设备机械结构482.6mm(19in)系列机械结构尺寸第3-101部分:插箱及其插件GB/T2423.1-2008电工电子产品环境试验第2部分:试验方法试验A:低温GB/T2423.2-2008电工电子产品环境试验第2部分:试验方法试验B:咼温GB/T2423.17-2008电工电子产品环境试验第2部分:试验方法试验Kb:盐雾GB/T1732-1993漆膜耐冲击测定法GB/T9286-1998色漆和清漆漆膜的划格试验GB/T1865-2009色漆和清漆人工气候老化和人工辐射曝露滤过的氙弧辐射GB/T6739-2006色漆和清漆铅笔法测定漆膜硬度GB/T3181-2008漆膜颜色标准GB/T8626-2007建筑材料可燃性试验方法GB/T3873-1983通信设备产品包装通用技术条件GB/T2828.1-2003计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T2829-2002周期检验技术抽样程序及表GB2423.24-1995电工电子产品环境试验第二部分:试验方法试验Sa:模拟地面上的太阳辐射GB4793.1-2007测量、控制和实验室用电气设备的安全要求第1部分:通用要求GB4208-2008外壳防护等级(IP代码)GB4943-2001信息技术设备的安全GB3096-2008声环境质量标准GB9274-1998色漆和清漆耐液体介质的测定GB8624-2006建筑材料及制品燃烧性能分级GB7260.1-2008不间断电源设备第1-1部分:操作人员触及区使用的UPS的一般规定和安全要求GA/T73-1994机械防盗锁YD/T1537-2006通信系统用户外机柜一般要求YD/T1058-2007通信用高频开关组合电源YD/T731-2008通信用高频开关整流器YD/T1436-2014室外型通信电源系统YD5083-2005电信设备抗地震性能检测规范YD5096-2005通信用电源设备抗地震性能检测规范YD/T2324-2011无线基站防雷技术要求和测试方法YD/T2768-2014通信户外机房用温控设备第一部分:嵌入式温控设备YD/T2769-2014通信户外机房用温控设备第二部分:相变材料温控设备1术语、定义和缩略语下列术语和定义适用于本标准3.1室外型一体化机柜是指直接处于气候影响下,由金属或非金属材料制成的,不允许操作者进入操作的柜体。其内部集成开关电源系统、温控设备、交直流配电,并能安装蓄电池、通信系统设备及其他配套设备,能够为内部设备正常工作提供可靠的机械和环境保护。3.2夹芯板制作机柜用的一种板材,其由面板和芯材组成。3.3设备柜(舱)用于安装蓄电池以外的其它设备的机柜或机舱。3.4电池柜(舱)用于安装蓄电池的机柜或机舱。3.5机架用于安装设备或电源的支撑架。3.6热交换器利用内外完全隔离的两个风道传递热量的散热装置。3.7TEC空调利用珀尔贴效应,采用半导体芯片进行温度控制和调节的空调。3.8加热组件为机柜提供加热功能的调温装置。3.9馈线窗提供馈线进出的装置。4基本要求4.1系统要求室外型一体化机柜的配套设备应以整体集成为原则,采用整站集成的技术方案不同客户的设备原则上集中管理、集中放置,并适当保留扩容空间。4.2环境条件4.2.1外部工作环境条件储运温度范围:-40°C〜+45°C;4.2.2内部工作环境条件4.2.2.1温度a)设备柜(舱)柜内温度范围:0C〜35Cb)电池柜(舱)柜内温度范围:0C〜40C1.1.1.1相对湿度配置空调的设备柜(舱)、电池柜(舱)内相对湿度:5%〜80%。4.3标准化室外型一体化机柜的组件、部件、零件、附属设备及其安装接口,应是标准的、通用的。4.3.1结构要求机柜...
