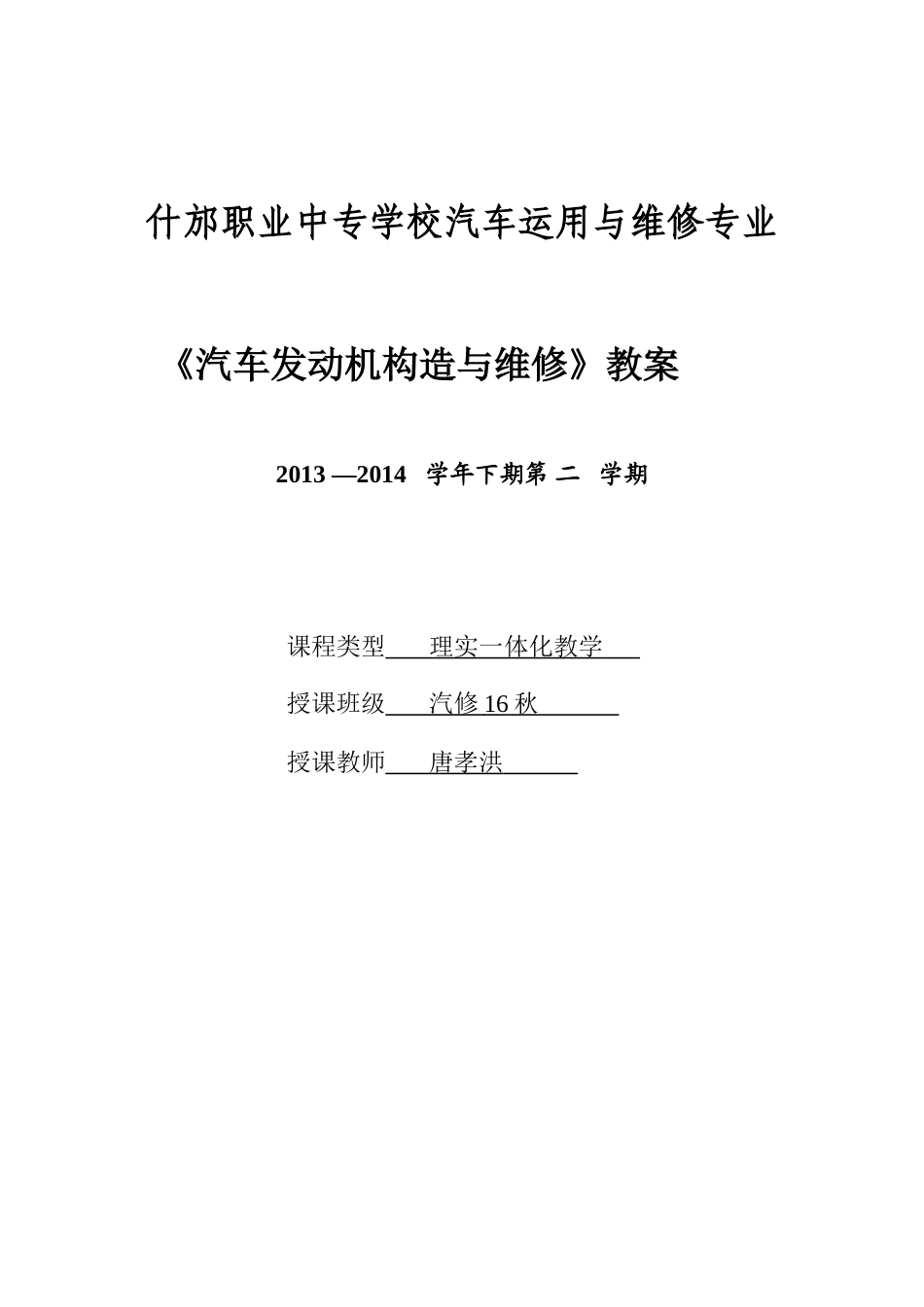

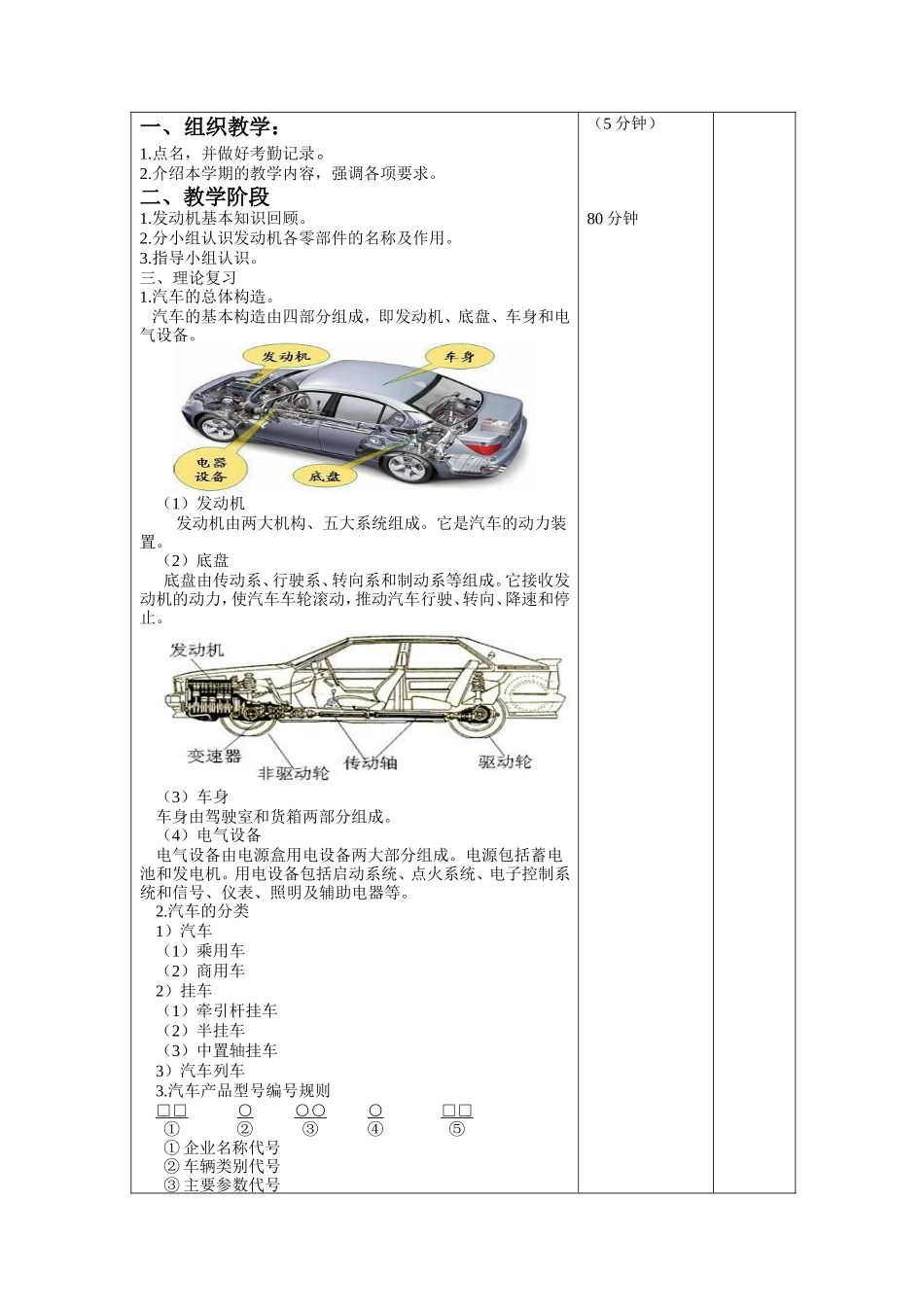

什邡职业中专学校汽车运用与维修专业《汽车发动机构造与维修》教案2013—2014学年下期第二学期课程类型理实一体化教学授课班级汽修16秋授课教师唐孝洪一体化课教案课程：汽车发动机构造与维修班级：16级汽修4班专业：汽修课题名称复习北京现代CVVT1.6L发动机零部件认识。授课课时2课题目标1.认识各个部件，知道名称、作用。2.对各零部件能熟练认识并说出其作用。实训课时理论课时2授课日期2014-2-24至2-28教具北京现代伊兰特发动机、相关工具教学重点1.认识发动机各零件2.掌握发动机各零件的作用教学难点1.认识发动机各零件2.掌握发动机各零件的作用教学回顾回顾汽车发动机的基本结构与作用的相关知识。说明在教学中让学生进一步了解发动机的构造及作用的相关知识。审阅者签名：日期：教学过程时间分配备注一、组织教学：1.点名，并做好考勤记录。2.介绍本学期的教学内容，强调各项要求。二、教学阶段1.发动机基本知识回顾。2.分小组认识发动机各零部件的名称及作用。3.指导小组认识。三、理论复习1.汽车的总体构造。汽车的基本构造由四部分组成，即发动机、底盘、车身和电气设备。（1）发动机发动机由两大机构、五大系统组成。它是汽车的动力装置。（2）底盘底盘由传动系、行驶系、转向系和制动系等组成。它接收发动机的动力，使汽车车轮滚动，推动汽车行驶、转向、降速和停止。（3）车身车身由驾驶室和货箱两部分组成。（4）电气设备电气设备由电源盒用电设备两大部分组成。电源包括蓄电池和发电机。用电设备包括启动系统、点火系统、电子控制系统和信号、仪表、照明及辅助电器等。2.汽车的分类1）汽车（1）乘用车（2）商用车2）挂车（1）牵引杆挂车（2）半挂车（3）中置轴挂车3）汽车列车3.汽车产品型号编号规则□□○○○○□□①②③④⑤①企业名称代号②车辆类别代号③主要参数代号（5分钟）80分钟④产品序号⑤企业自定代号3.汽车行驶基本原理1）驱动力F=M/r2）滚动阻力3）空气阻力4）上坡阻力5）加速阻力4.汽车维修的常用工具1）钳子2）螺丝刀3）锤子4）扳手5）活塞环拆装钳6）气门弹簧拆装架7）千斤顶5.汽车维修常用量具1）塞尺2）游标卡尺3）千分尺4）百分表5)量缸表6）气缸压力表7）进气歧管真空表6.汽车修理的分类方法1）汽车大修2）总成大修3）汽车小修4）零件修理7.发动机的两大机构和五大系统1）曲柄连杆机构（1）各部件名称（2）各部分作用活塞的主要作用是与气缸盖、气缸壁等共同组成燃烧室，承受气缸中气体压力并通过活塞销和连杆传给曲轴。连杆的作用是连接活塞与曲轴，并在二者间起到传力和转换运动的作用。曲轴的主要作用是把活塞连杆组传来的燃气压力转变为转矩对外输出；另外还驱动发动机的配气机构和发电机等辅助设备工作。连杆气缸罩气缸盖气缸体油底壳飞轮曲轴曲轴正时齿轮曲轴带轮活塞2）配气机构（1）各部件名称（2）各部分作用凸轮轴正时齿轮由正时皮带带动，确保凸轮轴适时打开进、排气门。传动链条是双凸轮轴配气机构凸轮轴间传动的装置，可以同时驱动进、排气凸轮轴，保证进、排气门的及时开闭。正时皮带是发动机配气系统的重要组成部分，通过与曲轴正时齿轮的连接并配合一定的传动比来驱动凸轮轴，保证进、排气时间的准确。气门由头部和杆身两部分构成，分为进气门和排气门，作用是密闭进、排气口。3）其他机构三、考核办法：分别对学生进行提问考核，了解其零部件的认识及作用。并将考核成绩计入记分册存档四．教学小结：进排气凸轮轴凸轮正时皮带凸轮轴正时齿轮正时链条液力挺柱气门弹簧座气门锁片气门弹簧水泵机油滤清器机油泵节气门体进气岐管三元催化器排气岐管压缩机起动机发电机喷油总管及喷油器机油尺火花塞点火线圈5分钟一体化课教案课程：汽车发动机构造与维修班级：16级汽修4班专业：汽修课题名称活塞连杆组装配及活塞环三隙检测授课课时14课题目标1.认知目标：熟悉活塞连杆组的部件和组成。2.能力目标①掌握拆装的方法。②掌握活塞装配的要求。③掌握活塞环三隙的检测。实训课时10理论课时4授课日期2014-2-24至3-21教具北京现代伊兰特发动机、相关工具教学重点1.曲柄连杆机构拆装方法2.活塞装配的要求3.活塞环三隙的检测教学难点1.曲...
