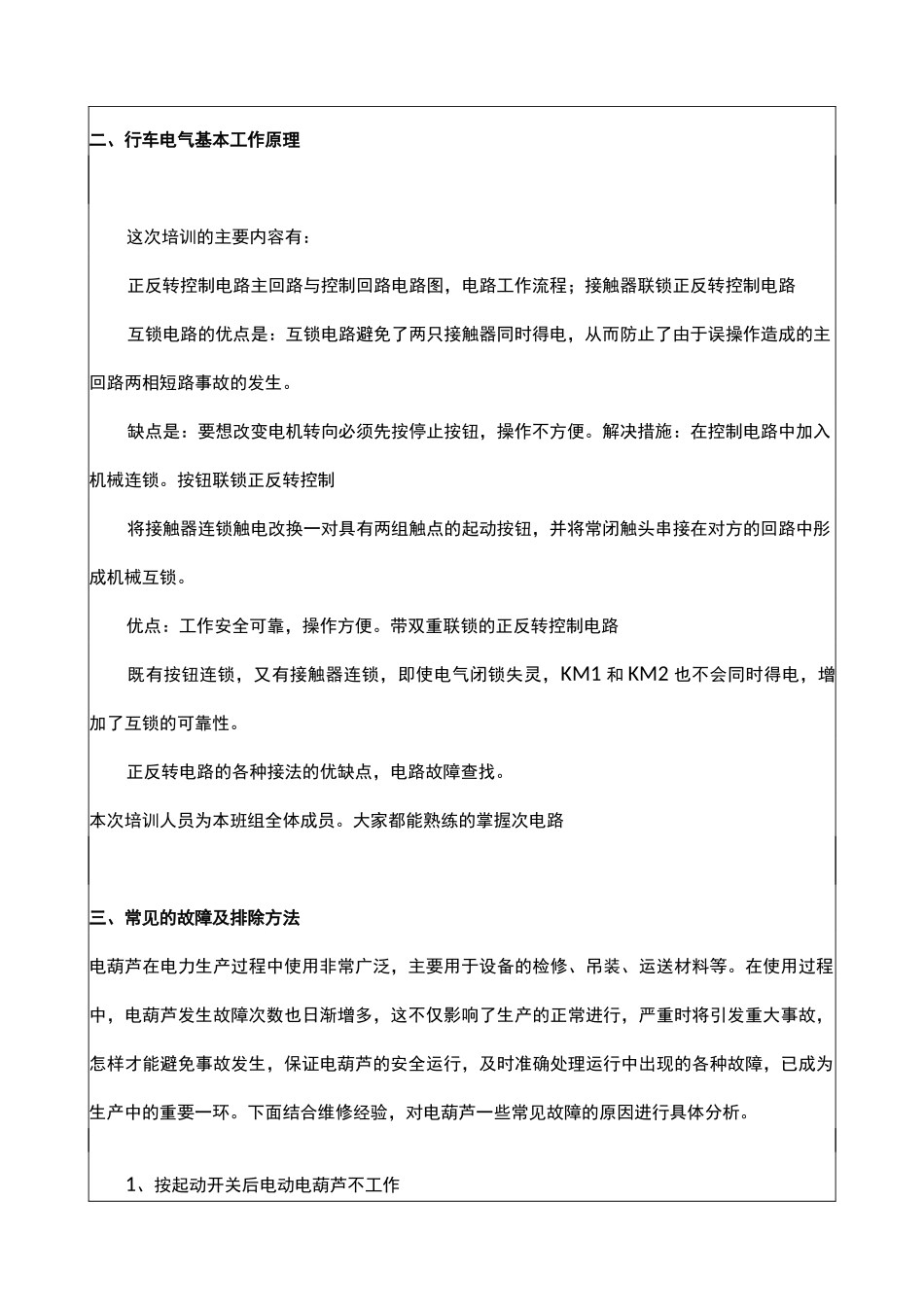

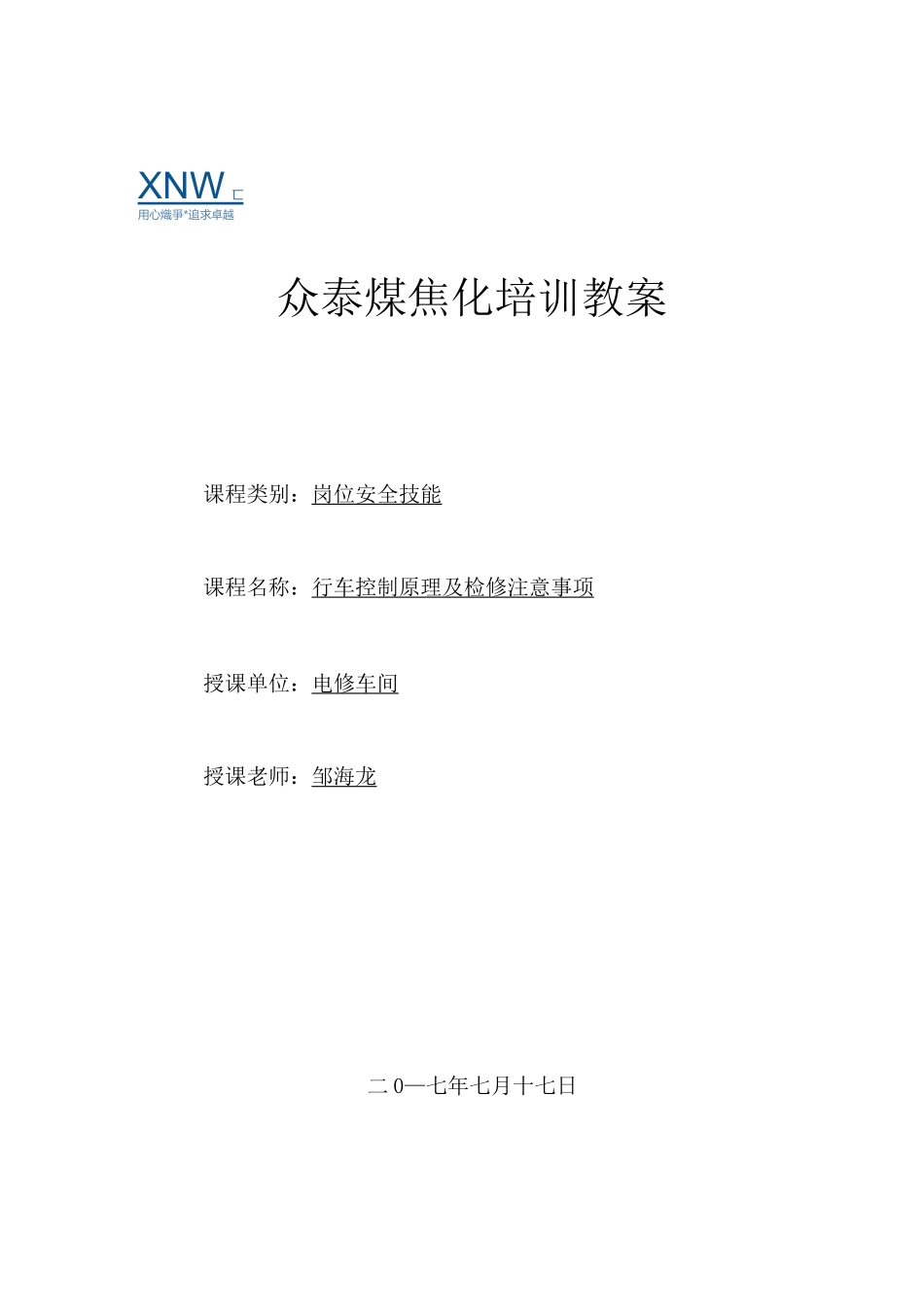

XNW匸用心熾爭*追求卓越众泰煤焦化培训教案课程类别：岗位安全技能课程名称：行车控制原理及检修注意事项授课单位：电修车间授课老师：邹海龙二0—七年七月十七日课程类别授课课题授课时岗位安全技需2学行车控制原理及检修注意事项__2017年7月17日电修会议室培训人数授课人邹海龙学时|2学时见签到教学目的与要教学重点教学难点授课方法K.■-1众泰煤焦化培训教案使参训员工了解并掌握行车工作原理，以及出现故障后的基本处理技能，同时掌握行车日常点检维护工作如何做好日常维护做好维护确保运行正常稳定理论加现场讲解讲授+案例分析、电气原理图:HRfAnkHbLy,JJ-iojS-JEH电略恒二、行车电气基本工作原理这次培训的主要内容有：正反转控制电路主回路与控制回路电路图，电路工作流程；接触器联锁正反转控制电路互锁电路的优点是：互锁电路避免了两只接触器同时得电，从而防止了由于误操作造成的主回路两相短路事故的发生。缺点是：要想改变电机转向必须先按停止按钮，操作不方便。解决措施：在控制电路中加入机械连锁。按钮联锁正反转控制将接触器连锁触电改换一对具有两组触点的起动按钮，并将常闭触头串接在对方的回路中彤成机械互锁。优点：工作安全可靠，操作方便。带双重联锁的正反转控制电路既有按钮连锁，又有接触器连锁，即使电气闭锁失灵，KM1和KM2也不会同时得电，增加了互锁的可靠性。正反转电路的各种接法的优缺点，电路故障查找。本次培训人员为本班组全体成员。大家都能熟练的掌握次电路三、常见的故障及排除方法电葫芦在电力生产过程中使用非常广泛，主要用于设备的检修、吊装、运送材料等。在使用过程中，电葫芦发生故障次数也日渐增多，这不仅影响了生产的正常进行，严重时将引发重大事故，怎样才能避免事故发生，保证电葫芦的安全运行，及时准确处理运行中出现的各种故障，已成为生产中的重要一环。下面结合维修经验，对电葫芦一些常见故障的原因进行具体分析。1、按起动开关后电动电葫芦不工作主要是因电葫芦没接通额定工作电压，而无法工作，一般有3种情况：（1）供电系统是否对电动电葫芦电源送电，一般用试电笔测试，如没送电，等送电后再工作；（2）电葫芦主、控回路的电器损坏、线路断开或接触不良，也会使电葫芦电机无法通电，出现这种情况，需检修主、控回路，检修时，为了防止主、控回路送给三相电机的电源缺相而烧毁电机，或电葫芦电机突然得电运转，产生危害，一定要将电葫芦电机从电源线路上断开，只给主、控回路送电，然后点动起动和停止开关，检查分析控制电器及线路的工作情况，对有问题的电器或线路进行修复或更换，当确认主、控回路无故障，方可重新试车；（3）电葫芦电机端电压比额定电压低10%以上，电机起动转矩过小，使电葫芦起吊不动货物，而无法工作，检查时，用万用表或电压表等测量电机输入端电压，确因电压过低，使电机无法起动时，需等系统电压恢复正常后再使用电葫芦。有时，电葫芦电机的电压正常，而电葫芦就是不工作，这需考虑其他原因，例如：电机被烧毁，检修时需更换电机；电葫芦长期不用，保养不善等原因使制动轮与端盖锈死，起动时制动轮脱不开，电机只发出“哼”的响声，转动不起来，电葫芦不能工作。这时，应卸下制动轮，清洗锈蚀表面，然后重新试车；电机严重扫膛，也会使电机不转动，发现这种情况，应停止使用，必须进行大修或更换电机，以保证电葫芦正常工作。另外，生产中严禁超载使用电动电葫芦，当货物过度超载，电葫芦吊不动货物，电机仅发出“哼”的响声，而不运转，严重时会烧毁电机，甚至引发事故，这时应立即停机，减轻货物，使电葫芦在额定功率下工作。2、电葫芦运行时出现异常响声电动电葫芦的很多故障，例如控制电器、电机或减速器等出现的故障，往往伴随着异常噪声，这些噪声的位置及高低和音别随故障原因不同而有区别，检修时，要多听多看，可以利用或根据故障响声特点，确定发出响声位置，寻找和检修故障。（1）异常噪声发生在控制回路上,发出“哼”的噪声,—般是接触器出现了故障（如交流接触器触头接触不良、电压等级不符、磁芯被卡等等），应对故障接触器进行检修，无法检修时必须更换，处理后，噪声自行...
