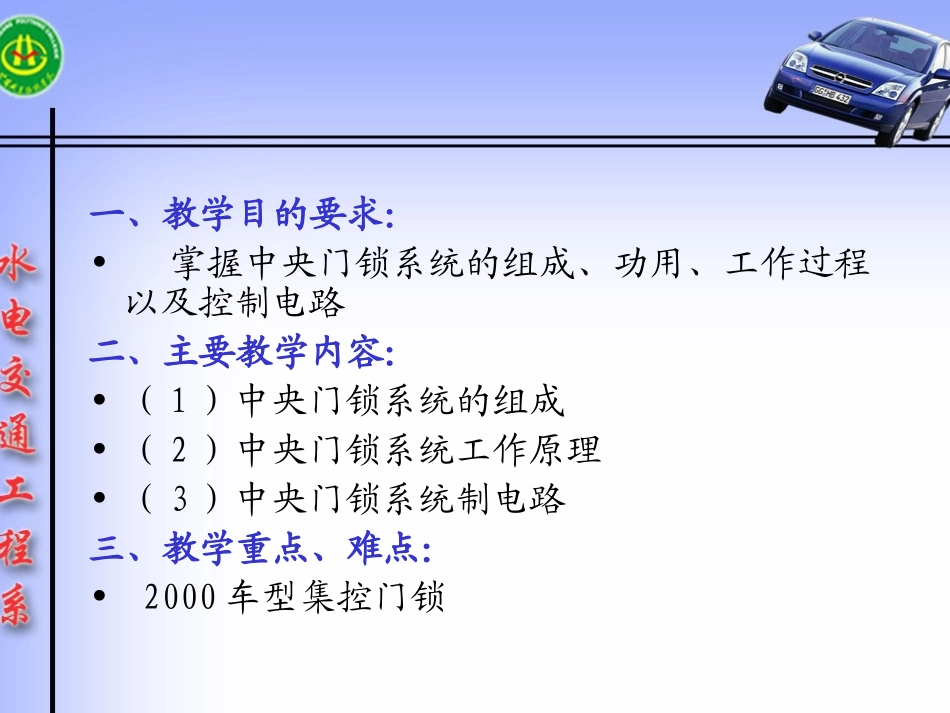

机电工程系单元三中控门锁控制电路汽车辅助装置一、教学目的要求：•掌握中央门锁系统的组成、功用、工作过程以及控制电路二、主要教学内容：•（1）中央门锁系统的组成•（2）中央门锁系统工作原理•（3）中央门锁系统制电路三、教学重点、难点：•2000车型集控门锁汽车辅助装置三、汽车中央门锁可实现功能：•1)、车门锁扣一锁，（驾驶员车门）其余车门及行李仓门能自动锁定。用钥匙锁门，也可同时锁好其他车门和行李仓门。•2)、驾驶员车门扣拉起时，其余车门及行李仓门锁都能同时打开用钥匙开关，可实现此动作。•3)、车室内个别车门需打开时，可分别拉开各自的锁扣。汽车辅助装置门锁执行类型：•电磁线圈•直流电动机•永久型旋转电动机特点：•都是通过改变极性转换其运动方向来实现门锁的开、关动作。汽车辅助装置一、直流电动机式中央门锁的主要组成：•双向电动机、导线、继电器、连杆操纵机构二、电磁线圈式中央门锁组成：•驾驶员侧车门锁制开关•开锁开关•换向继电器•回转式电磁线圈汽车辅助装置•电控中央门锁具有锁门控制、开门控制、防止钥匙遗忘、行李舱门开启器控制等多种功能。中央门锁ECU由输入器、存储器、鉴别器、编码器、驱动极、抗干扰电路、显示装置、保险装置和电源等部分组成汽车辅助装置中央门锁的组成汽车辅助装置中央闭锁装置汽车辅助装置中央闭锁装置是由电动闭锁器、控制器和连接部件等组成，可以由驾驶员集中开闭汽车的前左、后左、前右、后右及行李箱等5个门锁。汽车辅助装置门锁控制开关汽车辅助装置门锁位置开关的工作情况汽车辅助装置钥匙操纵开关汽车辅助装置行李箱门开启器开关汽车辅助装置中央门锁各元件在车上的分布位置汽车辅助装置桑2000型车集控门锁：电气部分：1).门锁控制器、2).门锁开关、3).闭锁器（执行器）4).电机机械部分：门锁、钥匙、拉杆、拉钮汽车辅助装置电动闭锁器工作原理永磁式直流电动机接到控制器开闭信号后电机转动带动齿轮转动通过齿轮与驱动杆上齿条啮合运动驱动驱动杆做直线运动。驱动杆可实现双向运动。汽车辅助装置门锁继电器控制的中控门锁电路汽车辅助装置桑塔纳2000中控门锁电路汽车辅助装置桑塔纳2000中央电动门锁电子控制电路图汽车辅助装置遥控门锁电路汽车辅助装置发射机将次载波的频率按照数字识别代码信号进行频率偏移调制（FSK），再进行FM调制和发射，而不受外来杂音的干扰。FM波由汽车无线电调频机的FM天线进行接收，通过分配器进入接收机ECU的高频增幅处理器进行处理，与存储的识别代码进行比较。如果正确，则输入控制电路，控制执行元件工作。汽车辅助装置无线电遥控器（发射机）汽车辅助装置发射机在键板上与通信电路组成一体，如图4-23所示。从识别代码存储回路到FSK调制回路，由于采用单芯片集成电路而使体积小型化，集成电路的背面为锂电池。发射开关每按一次，接收器便接收一次上锁或解锁命令。汽车辅助装置小结（1）中央门锁系统的组成（2）中央门锁系统工作过程（3）中央门锁系统制电路汽车辅助装置作业(1)中央门锁有何功能？(2)简述桑塔纳2000中央电动门锁电子控制电路工作过程。
