2020恒定电流经典复习题0705VIP免费

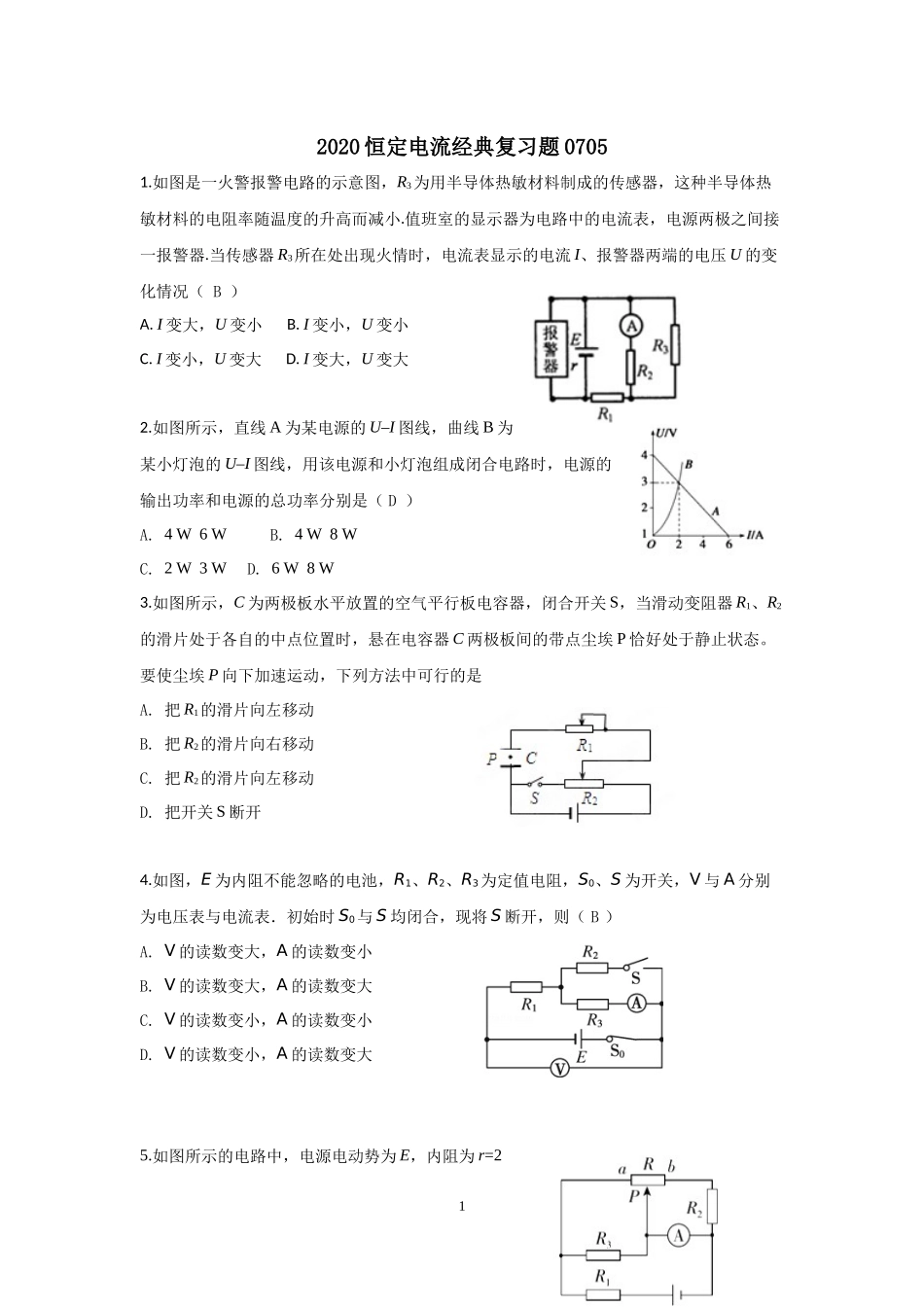

2020恒定电流经典复习题0705_第1页
1/6

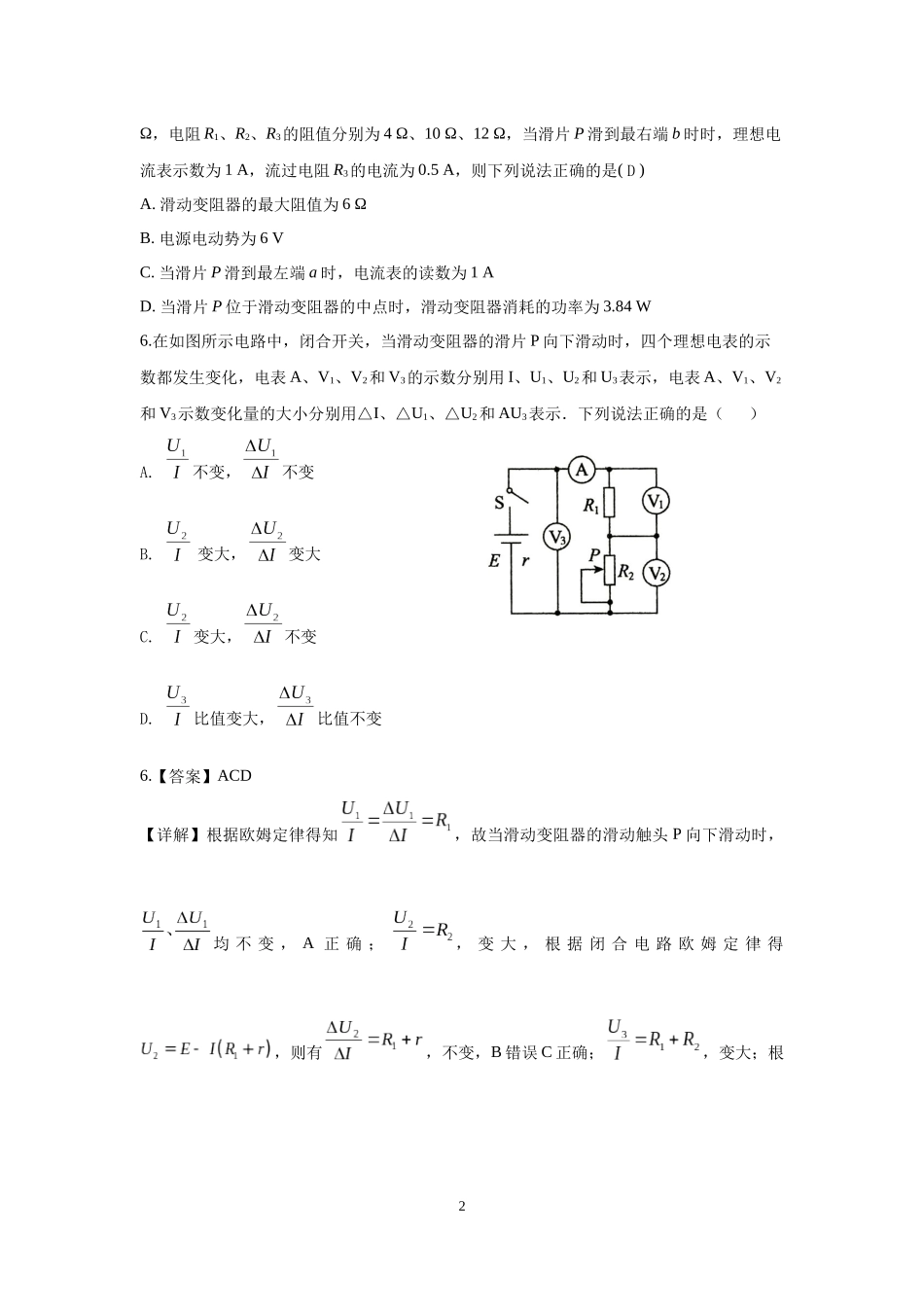

2020恒定电流经典复习题0705_第2页
2/6

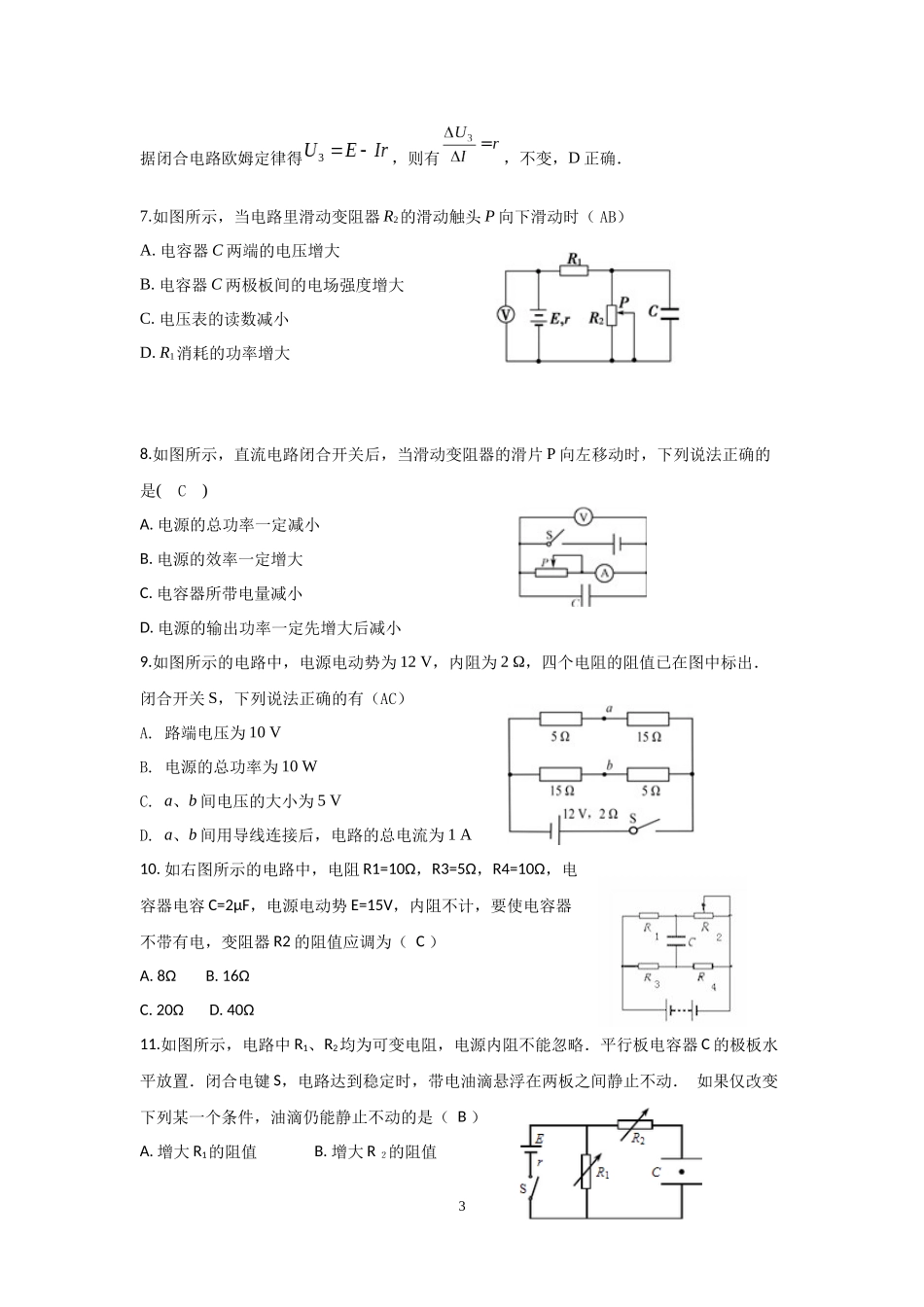

2020恒定电流经典复习题0705_第3页
3/6
2020恒定电流经典复习题07051.如图是一火警报警电路的示意图,R3为用半导体热敏材料制成的传感器,这种半导体热敏材料的电阻率随温度的升高而减小.值班室的显示器为电路中的电流表,电源两极之间接一报警器.当传感器R3所在处出现火情时,电流表显示的电流I、报警器两端的电压U的变化情况(B)A.I变大,U变小B.I变小,U变小C.I变小,U变大D.I变大,U变大2.如图所示,直线A为某电源的U–I图线,曲线B为某小灯泡的U–I图线,用该电源和小灯泡组成闭合电路时,电源的输出功率和电源的总功率分别是(D)A.4W6WB.4W8WC.2W3WD.6W8W3.如图所示,C为两极板水平放置的空气平行板电容器,闭合开关S,当滑动变阻器R1、R2的滑片处于各自的中点位置时,悬在电容器C两极板间的带点尘埃P恰好处于静止状态。要使尘埃P向下加速运动,下列方法中可行的是A.把R1的滑片向左移动B.把R2的滑片向右移动C.把R2的滑片向左移动D.把开关S断开4.如图,E为内阻不能忽略的电池,R1、R2、R3为定值电阻,S0、S为开关,V与A分别为电压表与电流表.初始时S0与S均闭合,现将S断开,则(B)A.V的读数变大,A的读数变小B.V的读数变大,A的读数变大C.V的读数变小,A的读数变小D.V的读数变小,A的读数变大5.如图所示的电路中,电源电动势为E,内阻为r=21Ω,电阻R1、R2、R3的阻值分别为4Ω、10Ω、12Ω,当滑片P滑到最右端b时时,理想电流表示数为1A,流过电阻R3的电流为0.5A,则下列说法正确的是(D)A.滑动变阻器的最大阻值为6ΩB.电源电动势为6VC.当滑片P滑到最左端a时,电流表的读数为1AD.当滑片P位于滑动变阻器的中点时,滑动变阻器消耗的功率为3.84W6.在如图所示电路中,闭合开关,当滑动变阻器的滑片P向下滑动时,四个理想电表的示数都发生变化,电表A、V1、V2和V3的示数分别用I、U1、U2和U3表示,电表A、V1、V2和V3示数变化量的大小分别用△I、△U1、△U2和AU3表示.下列说法正确的是()A.不变,不变B.变大,变大C.变大,不变D.比值变大,比值不变6.【答案】ACD【详解】根据欧姆定律得知,故当滑动变阻器的滑动触头P向下滑动时,均不变,A正确;,变大,根据闭合电路欧姆定律得,则有,不变,B错误C正确;,变大;根2据闭合电路欧姆定律得,则有,不变,D正确.7.如图所示,当电路里滑动变阻器R2的滑动触头P向下滑动时(AB)A.电容器C两端的电压增大B.电容器C两极板间的电场强度增大C.电压表的读数减小D.R1消耗的功率增大8.如图所示,直流电路闭合开关后,当滑动变阻器的滑片P向左移动时,下列说法正确的是(C)A.电源的总功率一定减小B.电源的效率一定增大C.电容器所带电量减小D.电源的输出功率一定先增大后减小9.如图所示的电路中,电源电动势为12V,内阻为2Ω,四个电阻的阻值已在图中标出.闭合开关S,下列说法正确的有(AC)A.路端电压为10VB.电源的总功率为10WC.a、b间电压的大小为5VD.a、b间用导线连接后,电路的总电流为1A10.如右图所示的电路中,电阻R1=10Ω,R3=5Ω,R4=10Ω,电容器电容C=2μF,电源电动势E=15V,内阻不计,要使电容器不带有电,变阻器R2的阻值应调为(C)A.8ΩB.16ΩC.20ΩD.40Ω11.如图所示,电路中R1、R2均为可变电阻,电源内阻不能忽略.平行板电容器C的极板水平放置.闭合电键S,电路达到稳定时,带电油滴悬浮在两板之间静止不动.如果仅改变下列某一个条件,油滴仍能静止不动的是(B)A.增大R1的阻值B.增大R2的阻值3C.增大两板间的距离D.断开电键S12.如图甲所示的电路中,是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点,闭合电键后流过电源的电流为.则下列说法正确的是()A.灯泡两端电压为灯泡两端电压的2倍B.灯泡的功率为C.灯泡的阻值为D.灯泡的电功率之比为12.答案BAB、由伏安特性曲线可知三个灯泡不是定值电阻,其阻值也不是线性变化的,当电路中的总电流为0.25A时,通过灯泡b、c的电流均为0.125A,由图像可知,灯泡a两端的电压为3.0V,灯泡b两端的电压是0.4V,灯泡a的功率为故A错;B对C、灯泡b的阻值为,故C错;D、灯泡a的功率为,灯泡b的功率为,所以灯泡a、b的电功率之比为15:1,故D错;故选B13.在如图所示的电路中,电源电动势为3.0V,内阻...
