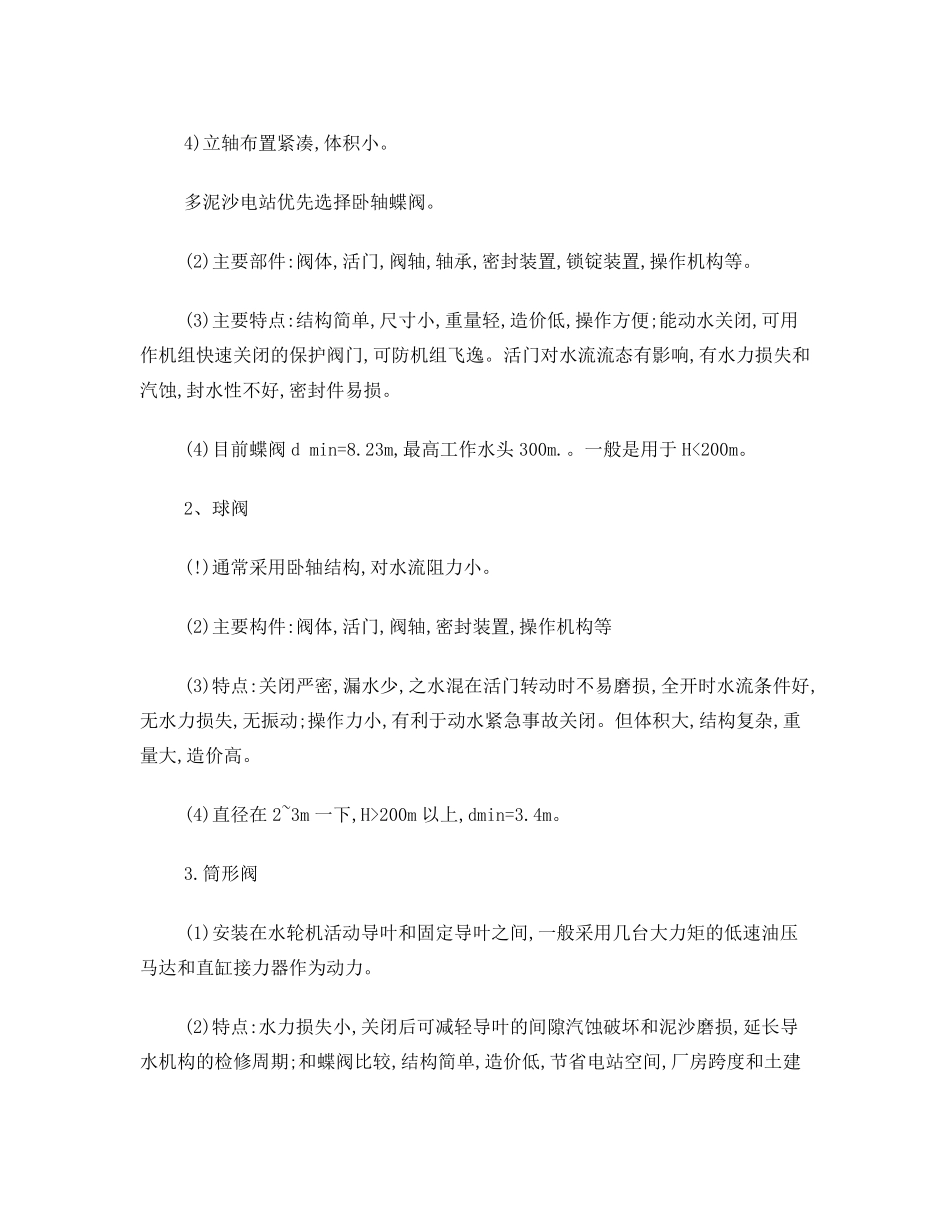

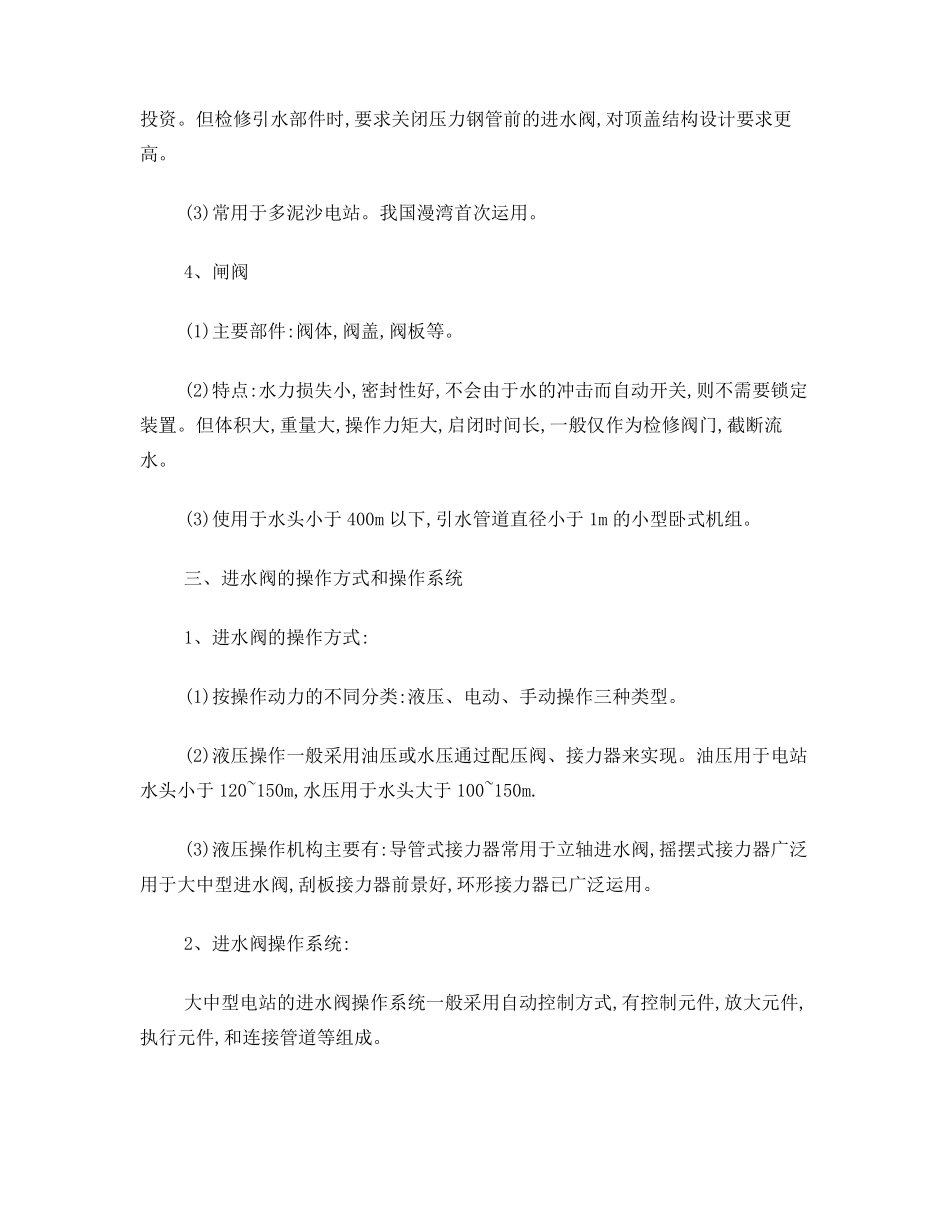

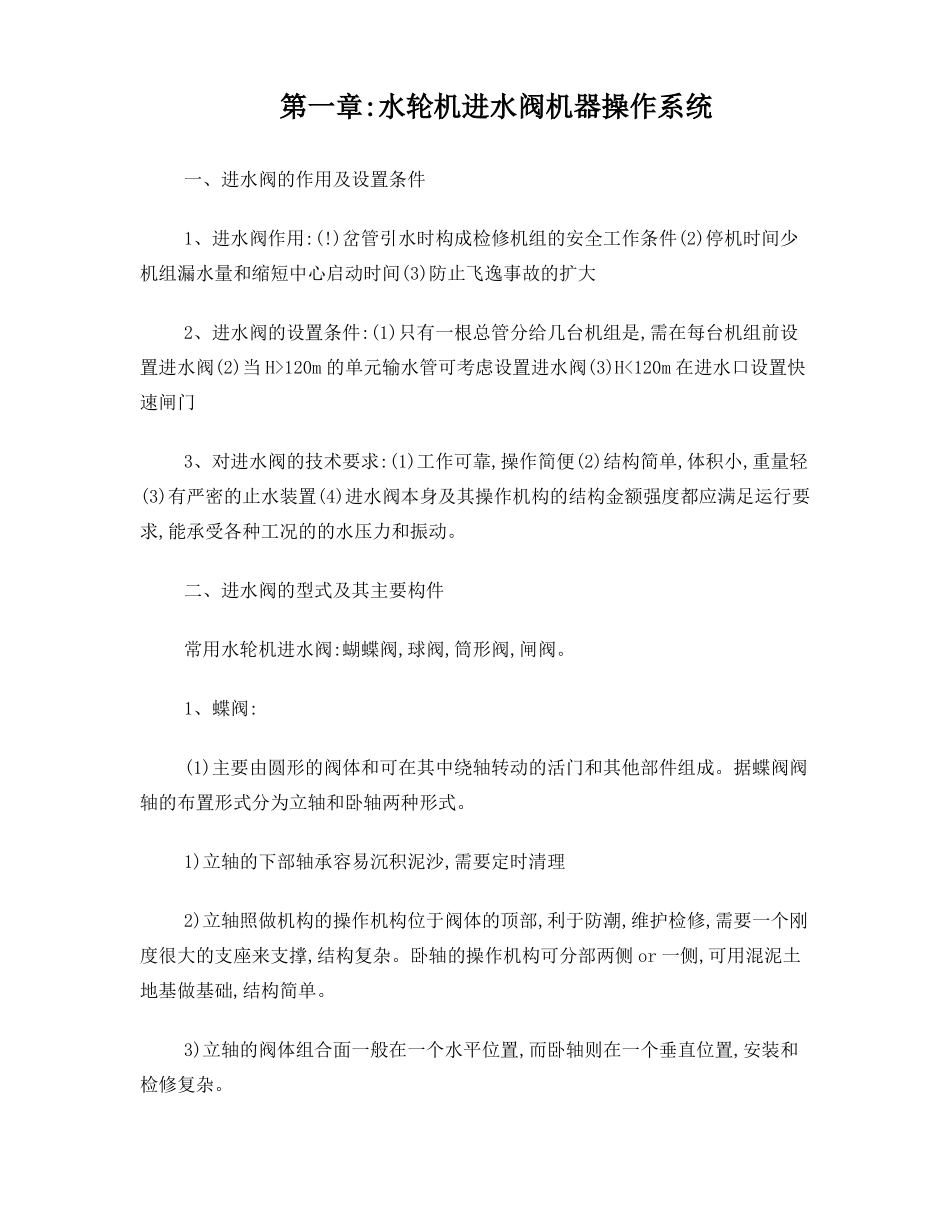

第一章:水轮机进水阀机器操作系统一、进水阀的作用及设置条件1、进水阀作用:(!)岔管引水时构成检修机组的安全工作条件(2)停机时间少机组漏水量和缩短中心启动时间(3)防止飞逸事故的扩大2、进水阀的设置条件:(1)只有一根总管分给几台机组是,需在每台机组前设置进水阀(2)当H>120m的单元输水管可考虑设置进水阀(3)H<120m在进水口设置快速闸门3、对进水阀的技术要求:(1)工作可靠,操作简便(2)结构简单,体积小,重量轻(3)有严密的止水装置(4)进水阀本身及其操作机构的结构金额强度都应满足运行要求,能承受各种工况的的水压力和振动。二、进水阀的型式及其主要构件常用水轮机进水阀:蝴蝶阀,球阀,筒形阀,闸阀。1、蝶阀:(1)主要由圆形的阀体和可在其中绕轴转动的活门和其他部件组成。据蝶阀阀轴的布置形式分为立轴和卧轴两种形式。1)立轴的下部轴承容易沉积泥沙,需要定时清理2)立轴照做机构的操作机构位于阀体的顶部,利于防潮,维护检修,需要一个刚度很大的支座来支撑,结构复杂。卧轴的操作机构可分部两侧or一侧,可用混泥土地基做基础,结构简单。3)立轴的阀体组合面一般在一个水平位置,而卧轴则在一个垂直位置,安装和检修复杂。4)立轴布置紧凑,体积小。多泥沙电站优先选择卧轴蝶阀。(2)主要部件:阀体,活门,阀轴,轴承,密封装置,锁锭装置,操作机构等。(3)主要特点:结构简单,尺寸小,重量轻,造价低,操作方便;能动水关闭,可用作机组快速关闭的保护阀门,可防机组飞逸。活门对水流流态有影响,有水力损失和汽蚀,封水性不好,密封件易损。(4)目前蝶阀dmin=8.23m,最高工作水头300m.。一般是用于H<200m。2、球阀(!)通常采用卧轴结构,对水流阻力小。(2)主要构件:阀体,活门,阀轴,密封装置,操作机构等(3)特点:关闭严密,漏水少,之水混在活门转动时不易磨损,全开时水流条件好,无水力损失,无振动;操作力小,有利于动水紧急事故关闭。但体积大,结构复杂,重量大,造价高。(4)直径在2~3m一下,H>200m以上,dmin=3.4m。3.筒形阀(1)安装在水轮机活动导叶和固定导叶之间,一般采用几台大力矩的低速油压马达和直缸接力器作为动力。(2)特点:水力损失小,关闭后可减轻导叶的间隙汽蚀破坏和泥沙磨损,延长导水机构的检修周期;和蝶阀比较,结构简单,造价低,节省电站空间,厂房跨度和土建投资。但检修引水部件时,要求关闭压力钢管前的进水阀,对顶盖结构设计要求更高。(3)常用于多泥沙电站。我国漫湾首次运用。4、闸阀(1)主要部件:阀体,阀盖,阀板等。(2)特点:水力损失小,密封性好,不会由于水的冲击而自动开关,则不需要锁定装置。但体积大,重量大,操作力矩大,启闭时间长,一般仅作为检修阀门,截断流水。(3)使用于水头小于400m以下,引水管道直径小于1m的小型卧式机组。三、进水阀的操作方式和操作系统1、进水阀的操作方式:(1)按操作动力的不同分类:液压、电动、手动操作三种类型。(2)液压操作一般采用油压或水压通过配压阀、接力器来实现。油压用于电站水头小于120~150m,水压用于水头大于100~150m.(3)液压操作机构主要有:导管式接力器常用于立轴进水阀,摇摆式接力器广泛用于大中型进水阀,刮板接力器前景好,环形接力器已广泛运用。2、进水阀操作系统:大中型电站的进水阀操作系统一般采用自动控制方式,有控制元件,放大元件,执行元件,和连接管道等组成。监控系统有:继电器监控方式和计算机监控方式3、进水阀的选型:确定进水阀型式,确定阀门直径,确定操作方式第二章:油系统一、水电站用油种类及其作用1、润滑油:包括润滑油和润滑脂两种(1)润滑油类:透平油(抗氧化性最差),机械油,压缩机油(2)润滑脂类:钙基润滑脂(抗水性好,使用温度在55到65摄氏度之间,常用语水泵,水轮机等容易与水接触的轴承或填料函等场所),钠基润滑脂(110~120摄氏度,用于不容易掺入水分的场合,如发动机,电动机)。2、绝缘油:变压器油,开关油,电缆油。3、油的作用(1)透平油:润滑,散热,液压操作。(2)绝缘油:绝缘,散热,消弧二、油的基本性质和分析验化1、油的基本性质及其对运行的影响(1)粘度:《绝对粘度(动力粘度和运动粘度),相对粘度》油变质,粘度增加。粘度低,闪点低。温度升高,粘度上升,压力上升,粘度减小。(2)闪点:是保证油品在规定的温度范围内储存和运用上的安全指标。沸点...
