第二章1实验：探究小车速度随时间变化的规律VIP免费

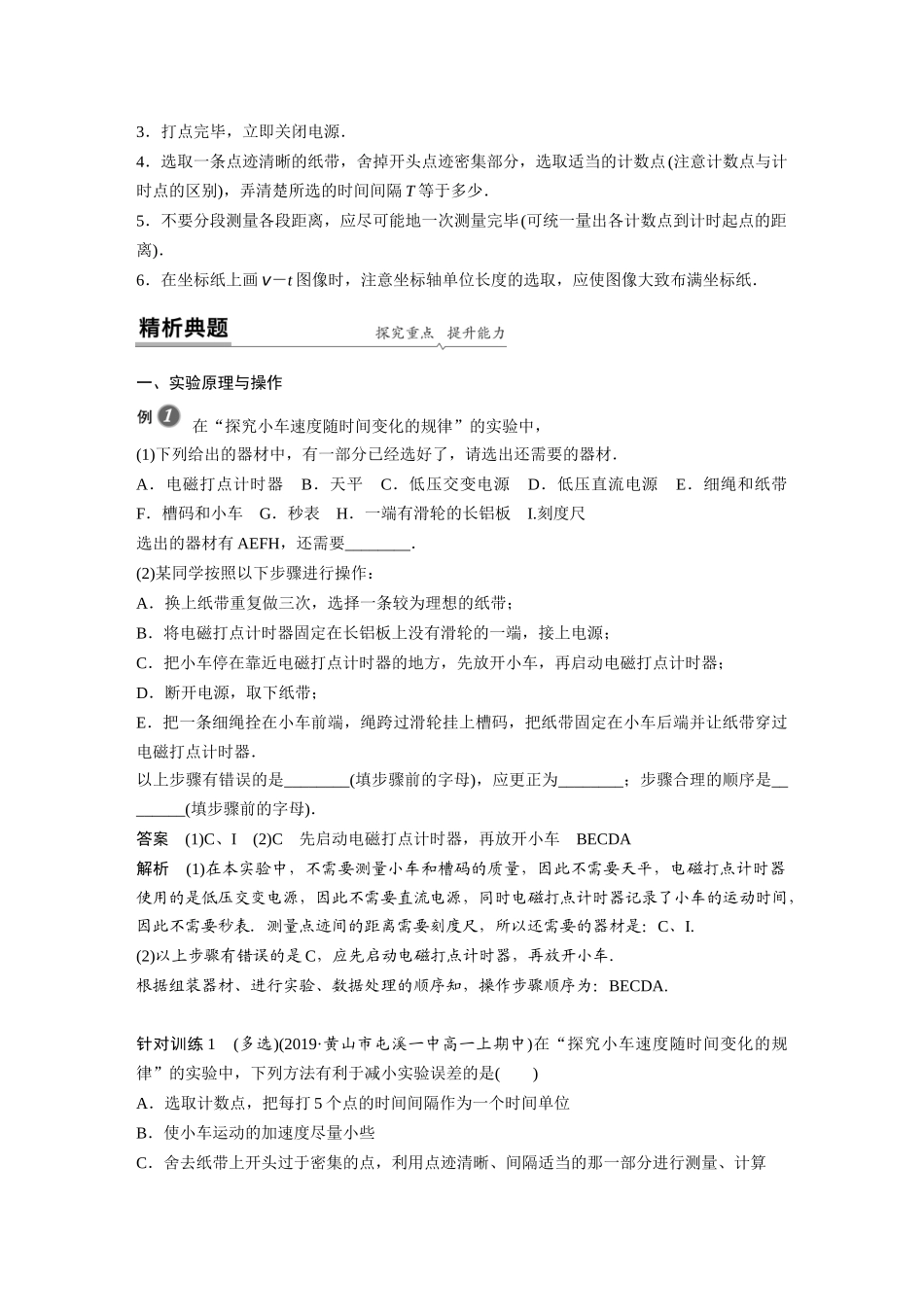

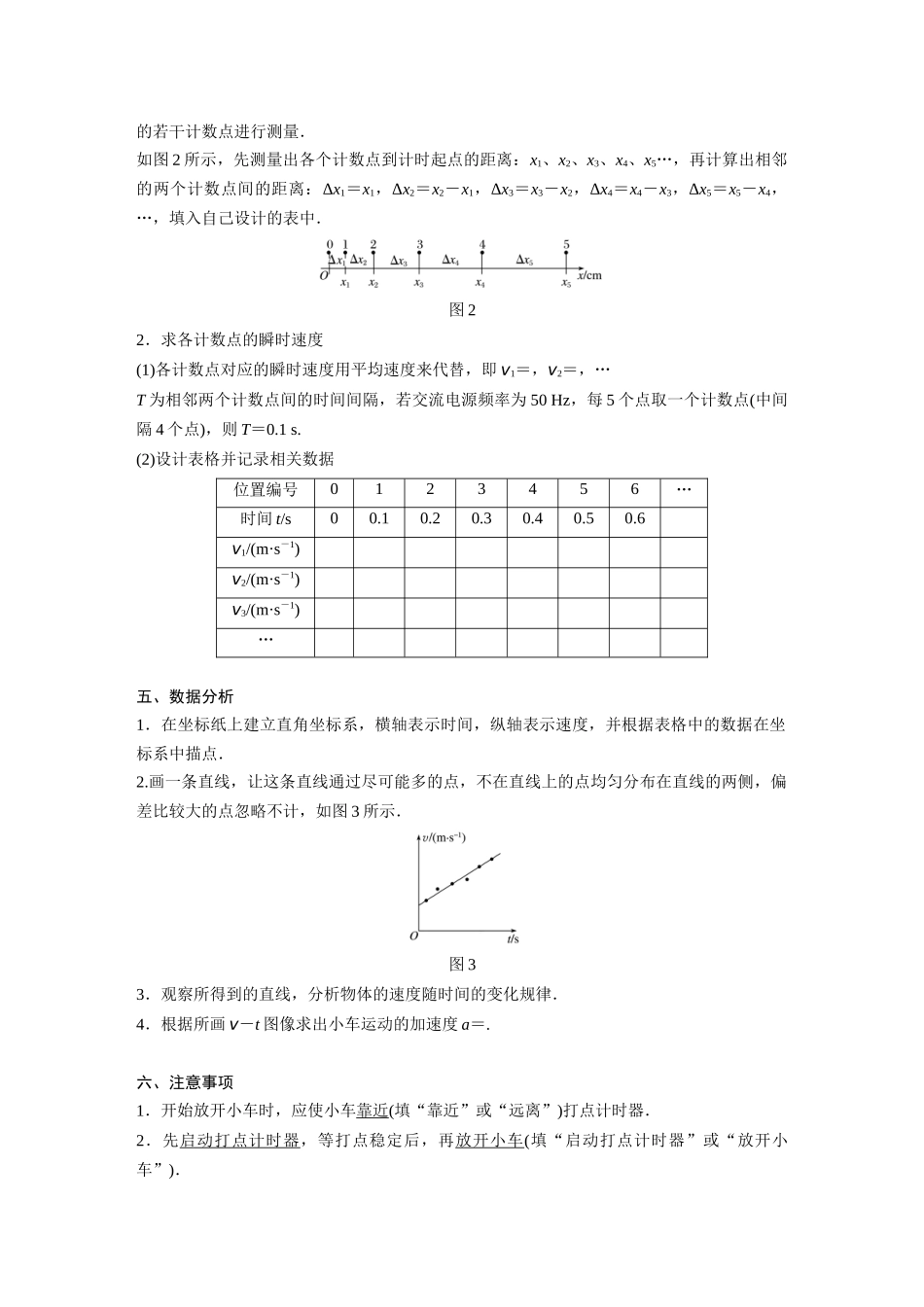

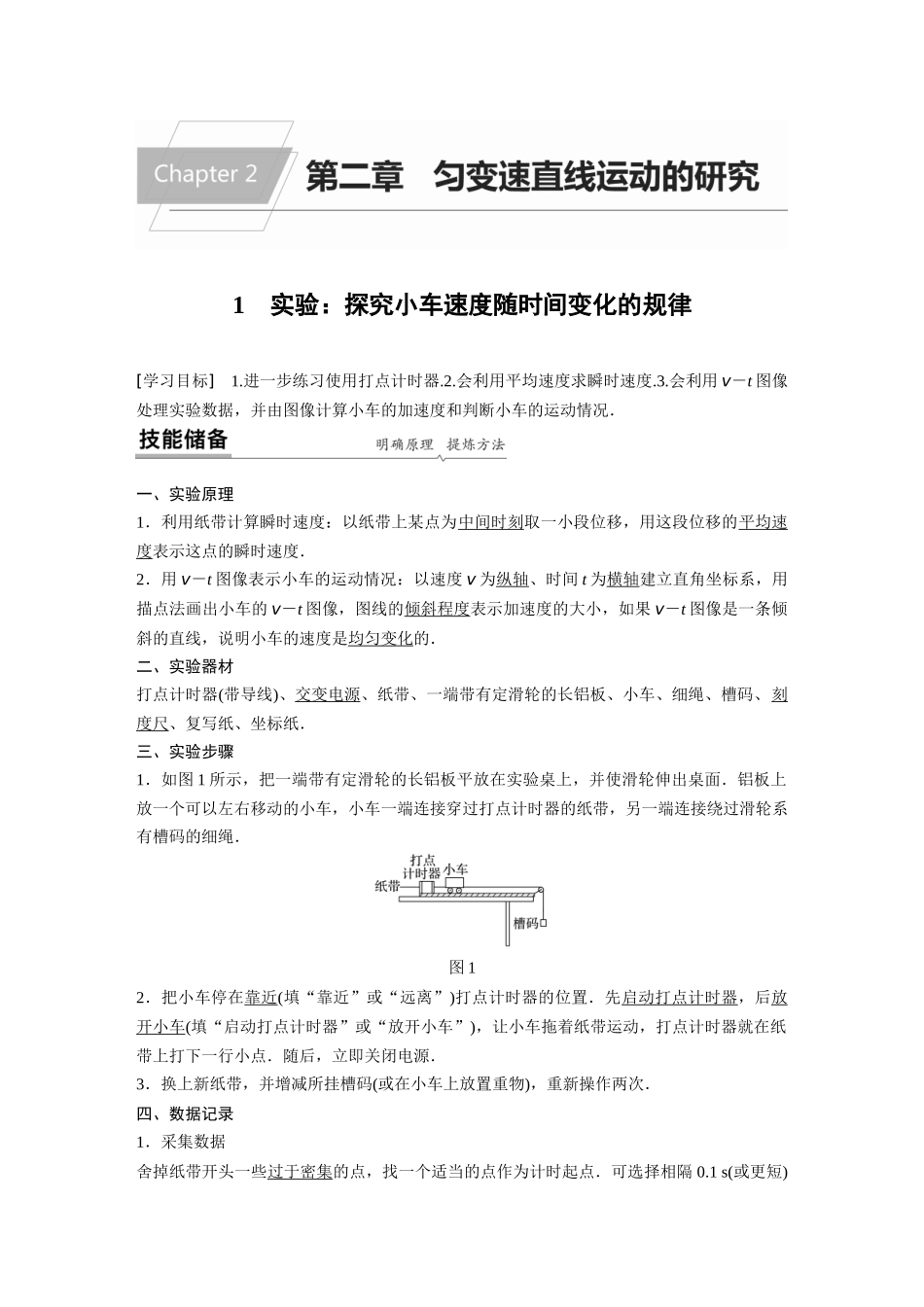

1实验：探究小车速度随时间变化的规律[学习目标]1.进一步练习使用打点计时器.2.会利用平均速度求瞬时速度.3.会利用v－t图像处理实验数据，并由图像计算小车的加速度和判断小车的运动情况．一、实验原理1．利用纸带计算瞬时速度：以纸带上某点为中间时刻取一小段位移，用这段位移的平均速度表示这点的瞬时速度．2．用v－t图像表示小车的运动情况：以速度v为纵轴、时间t为横轴建立直角坐标系，用描点法画出小车的v－t图像，图线的倾斜程度表示加速度的大小，如果v－t图像是一条倾斜的直线，说明小车的速度是均匀变化的．二、实验器材打点计时器(带导线)、交变电源、纸带、一端带有定滑轮的长铝板、小车、细绳、槽码、刻度尺、复写纸、坐标纸．三、实验步骤1．如图1所示，把一端带有定滑轮的长铝板平放在实验桌上，并使滑轮伸出桌面．铝板上放一个可以左右移动的小车，小车一端连接穿过打点计时器的纸带，另一端连接绕过滑轮系有槽码的细绳．图12．把小车停在靠近(填“靠近”或“远离”)打点计时器的位置．先启动打点计时器，后放开小车(填“启动打点计时器”或“放开小车”)，让小车拖着纸带运动，打点计时器就在纸带上打下一行小点．随后，立即关闭电源．3．换上新纸带，并增减所挂槽码(或在小车上放置重物)，重新操作两次．四、数据记录1．采集数据舍掉纸带开头一些过于密集的点，找一个适当的点作为计时起点．可选择相隔0.1s(或更短)的若干计数点进行测量．如图2所示，先测量出各个计数点到计时起点的距离：x1、x2、x3、x4、x5…，再计算出相邻的两个计数点间的距离：Δx1＝x1，Δx2＝x2－x1，Δx3＝x3－x2，Δx4＝x4－x3，Δx5＝x5－x4，…，填入自己设计的表中．图22．求各计数点的瞬时速度(1)各计数点对应的瞬时速度用平均速度来代替，即v1＝，v2＝，…T为相邻两个计数点间的时间间隔，若交流电源频率为50Hz，每5个点取一个计数点(中间隔4个点)，则T＝0.1s.(2)设计表格并记录相关数据位置编号0123456…时间t/s00.10.20.30.40.50.6v1/(m·s－1)v2/(m·s－1)v3/(m·s－1)…五、数据分析1．在坐标纸上建立直角坐标系，横轴表示时间，纵轴表示速度，并根据表格中的数据在坐标系中描点．2.画一条直线，让这条直线通过尽可能多的点，不在直线上的点均匀分布在直线的两侧，偏差比较大的点忽略不计，如图3所示．图33．观察所得到的直线，分析物体的速度随时间的变化规律．4．根据所画v－t图像求出小车运动的加速度a＝.六、注意事项1．开始放开小车时，应使小车靠近(填“靠近”或“远离”)打点计时器．2．先启动打点计时器，等打点稳定后，再放开小车(填“启动打点计时器”或“放开小车”)．3．打点完毕，立即关闭电源．4．选取一条点迹清晰的纸带，舍掉开头点迹密集部分，选取适当的计数点(注意计数点与计时点的区别)，弄清楚所选的时间间隔T等于多少．5．不要分段测量各段距离，应尽可能地一次测量完毕(可统一量出各计数点到计时起点的距离)．6．在坐标纸上画v－t图像时，注意坐标轴单位长度的选取，应使图像大致布满坐标纸．一、实验原理与操作在“探究小车速度随时间变化的规律”的实验中，(1)下列给出的器材中，有一部分已经选好了，请选出还需要的器材．A．电磁打点计时器B．天平C．低压交变电源D．低压直流电源E．细绳和纸带F．槽码和小车G．秒表H．一端有滑轮的长铝板Ι.刻度尺选出的器材有AEFH，还需要________．(2)某同学按照以下步骤进行操作：A．换上纸带重复做三次，选择一条较为理想的纸带；B．将电磁打点计时器固定在长铝板上没有滑轮的一端，接上电源；C．把小车停在靠近电磁打点计时器的地方，先放开小车，再启动电磁打点计时器；D．断开电源，取下纸带；E．把一条细绳拴在小车前端，绳跨过滑轮挂上槽码，把纸带固定在小车后端并让纸带穿过电磁打点计时器．以上步骤有错误的是________(填步骤前的字母)，应更正为________；步骤合理的顺序是________(填步骤前的字母)．答案(1)C、I(2)C先启动电磁打点计时器，再放开小车BECDA解析(1)在本实验中，不需要测量小车和槽码的质量，因此不需要天平，电磁打点计时器使用的是低压交变电源，因此不需要直流电源，同时电磁打点计...
