中考专题复习（识图解图）：结构模式图和过程示意图VIP免费

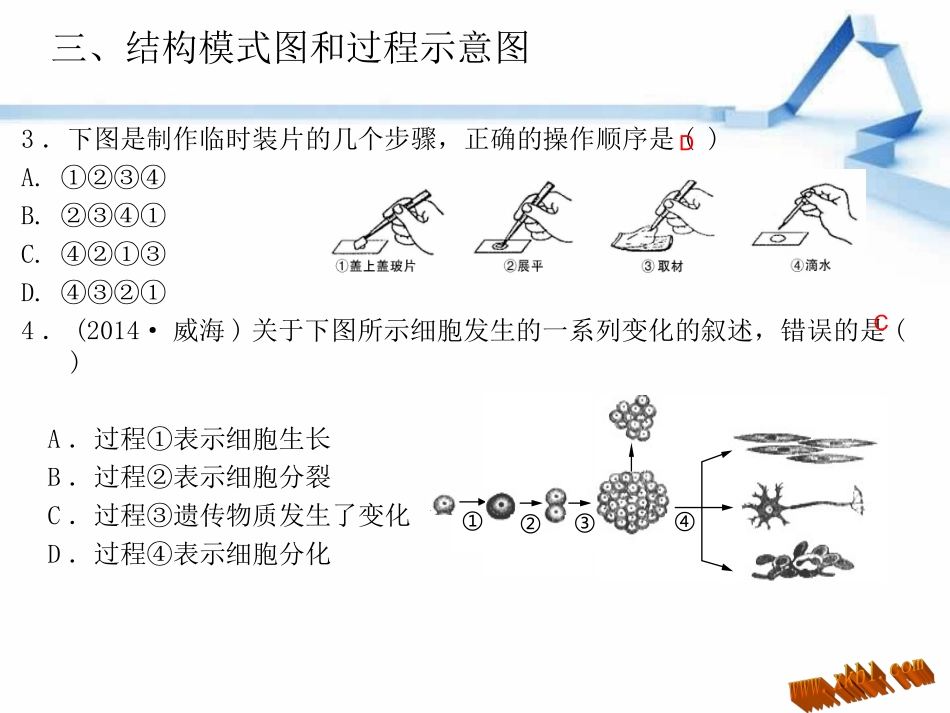

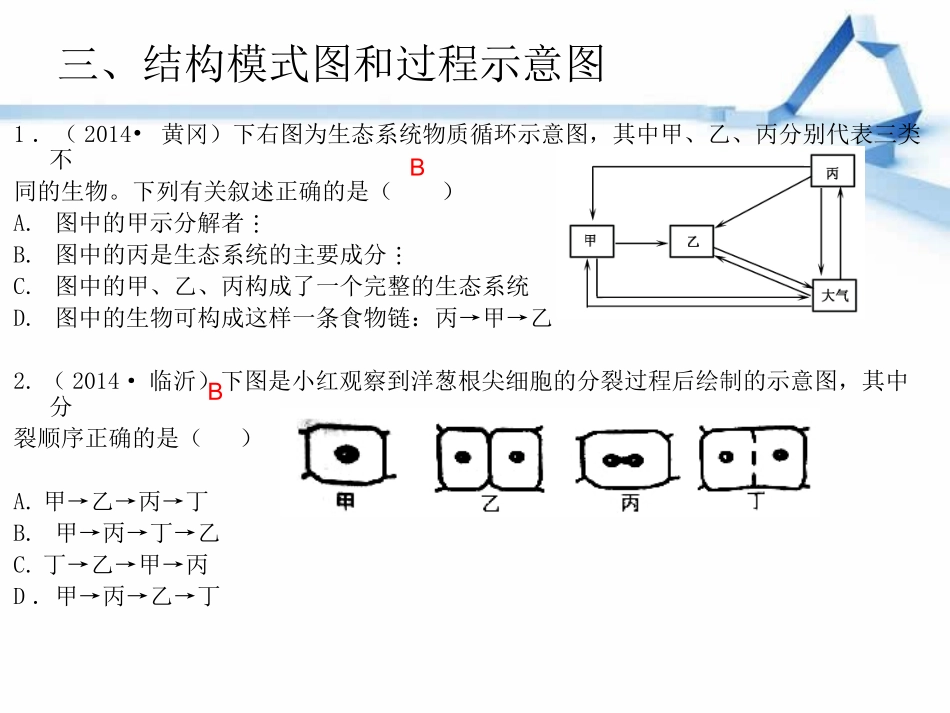

专题二识图解图三、结构模式图和过程示意图三、结构模式图和过程示意图1．（2014•黄冈）下右图为生态系统物质循环示意图，其中甲、乙、丙分别代表三类不同的生物。下列有关叙述正确的是（）A.图中的甲示分解者B.图中的丙是生态系统的主要成分C.图中的甲、乙、丙构成了一个完整的生态系统D.图中的生物可构成这样一条食物链：丙→甲→乙2.（2014·临沂）下图是小红观察到洋葱根尖细胞的分裂过程后绘制的示意图，其中分裂顺序正确的是（）A.甲→乙→丙→丁B.甲→丙→丁→乙C.丁→乙→甲→丙D．甲→丙→乙→丁BB三、结构模式图和过程示意图3．下图是制作临时装片的几个步骤，正确的操作顺序是()A.①②③④B.②③④①C.④②①③D.④③②①4．(2014·威海)关于下图所示细胞发生的一系列变化的叙述，错误的是()A．过程①表示细胞生长B．过程②表示细胞分裂C．过程③遗传物质发生了变化D．过程④表示细胞分化ABCD①342ABCDABCD②③④DC三、结构模式图和过程示意图5．（2014•内江）如图是叶片结构示意图，据图进行的下列叙述中，错误的是（）A．叶片呈绿色，是因为图中②和⑤所示结构的细胞内含有叶绿体B．绿色植物光合作用所需水分由图中结构③中的导管运输而来C．叶片上的气孔主要分布在图中结构①上，而在结构④上却很少D．图中的结构⑤由保卫细胞构成，是植物蒸腾失水和气体进出的门户6.（2014·日照）河口梁家苹果是东营特色农产品，已申报国家工商局地理标志证明商标注册，“地理标志”将为其打上鲜明的东营地域烙印。图3示切开的梁家苹果，有关叙述正确的是（）A.①由雌蕊发育而来B.②由受精卵发育而来C.②内胚有两片子叶D.①为②的发育提供营养CC7.（2014•泉州）水蜜桃的果肉香甜多汁。右图中，发育成水蜜桃“果肉”的是（）A.①B.②C.③D.④8．右图表示蚕豆叶片在适宜环境条件下的某种生理活动简图，其中，A.B.C.D分别表示相应的物质。其中不正确的是（）A．C可能是二氧化碳B．C可能是水C．A可能是氧气D．D可能是有机物三、结构模式图和过程示意图CD9．（2014•内江）如图图甲是阳阳同学在显微镜下观察到的人血涂片视野，图乙是欣欣同学在显微镜下观察到的金鱼尾鳍内血液流动情况，下列有关说法中，错误的是（）A．图甲中的②具有细胞核，能够吞噬病菌B．图甲中的①数量最多，具有运输氧气的功能C．图乙中A.B.c三条血管分别是静脉、毛细血管、动脉D．若图乙表示肺部血管，则血液流经b后静脉会变成动脉血10．（2014•龙岩）右图是人体心脏模式图，其中体循环血液流经的结构是()A．⑤①③⑥B．⑧④②⑦C．②⑧⑤①D．④⑦⑤①三、结构模式图和过程示意图CD11.下图示人的膈肌收缩和舒张时在胸腔内的位置，下列有关表述正确的是（）A．膈肌从甲到乙时，呼气B．膈肌从甲到乙时，吸气C．呼气完成的瞬间，膈肌处于乙状态D．吸气完成的瞬间，膈肌处于甲状态12．(2014·威海)人体需要通过部分系统吸收营养物质和氧气、排出废物。下面是这些系统之间的关系示意图，图中①、②、③、④表示的系统分别是（）A．泌尿系统、消化系统、循环系统、呼吸系统B．消化系统、呼吸系统、泌尿系统、循环系统C．消化系统、循环系统、呼吸系统、泌尿系统D．消化系统、循环系统、泌尿系统、呼吸系统三、结构模式图和过程示意图④①③②BB13.（2014•泉州）沉迷于上网或电子游戏不仅影响学业，而且会导致眼球的某个结构曲度过大且不能恢复而形成近视。这一结构是右图示中的()A.①B.②C.③D.④14．（2014•随州）右图是肾的内部结构示意图，请把错误的叙述找出来()A．肾单位是由图中的③④⑤构成的B．正常情况下，⑦中的液体不含葡萄糖C．①中流的是动脉血，②中流的是静脉血D．⑥中流的血液比①中的血液中的氧气和尿素含量明显减少三、结构模式图和过程示意图BC15．（2014·临沂）如图是缩手反射示意图，下列说法错误的是()A．该反射的神经中枢在大脑皮层B．该反射的神经冲动传导途径是：e→d→a→b→cC.缩手反射是简单反射D.若b处受损，其他部分正常，则有感觉，但不能缩手16.（2014·菏泽）下列为三种微生物示意图，有关叙述错误的是()A.③可用来制糕点和酒B.①由蛋白质外壳和内部遗传物质构成C.②具...
