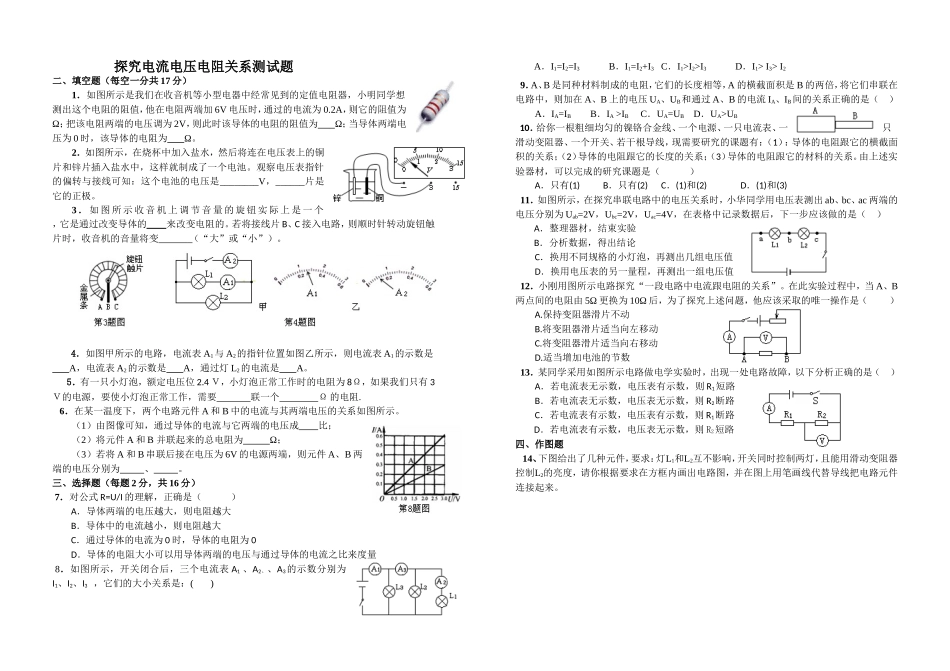

探究电流电压电阻关系测试题二、填空题（每空一分共17分）1．如图所示是我们在收音机等小型电器中经常见到的定值电阻器，小明同学想测出这个电阻的阻值，他在电阻两端加6V电压时，通过的电流为0.2A，则它的阻值为Ω；把该电阻两端的电压调为2V，则此时该导体的电阻的阻值为Ω；当导体两端电压为0时，该导体的电阻为Ω。2．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压是________V，______片是它的正极。3．如图所示收音机上调节音量的旋钮实际上是一个，它是通过改变导体的来改变电阻的。若将接线片B、C接入电路，则顺时针转动旋钮触片时，收音机的音量将变（“大”或“小”）。4．如图甲所示的电路，电流表A1与A2的指针位置如图乙所示，则电流表A1的示数是A，电流表A2的示数是A，通过灯L2的电流是A。5．有一只小灯泡，额定电压位2.4Ｖ，小灯泡正常工作时的电阻为8Ω，如果我们只有3Ｖ的电源，要使小灯泡正常工作，需要联一个Ω的电阻.6．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。（1）由图像可知，通过导体的电流与它两端的电压成比；（2）将元件A和B并联起来的总电阻为Ω；（3）若将A和B串联后接在电压为6V的电源两端，则元件A、B两端的电压分别为、。三、选择题（每题2分，共16分）7．对公式R=U/I的理解，正确是（）A．导体两端的电压越大，则电阻越大B．导体中的电流越小，则电阻越大C．通过导体的电流为0时，导体的电阻为0D．导体的电阻大小可以用导体两端的电压与通过导体的电流之比来度量8．如图所示，开关闭合后，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：()A．I1=I2=I3B．I1=I2+I3C．I1>I2>I3D．I1>I3>I29．A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是（）A．IA=IBB．IA>IBC．UA=UBD．UA>UB10．给你一根粗细均匀的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：（1）：导体的电阻跟它的横截面积的关系；（2）导体的电阻跟它的长度的关系；（3）导体的电阻跟它的材料的关系。由上述实验器材，可以完成的研究课题是（）A．只有(1)B．只有(2)C．(1)和(2)D．(1)和(3)11．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值12．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数13．某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路四、作图题14、下图给出了几种元件，要求：灯L1和L2互不影响，开关同时控制两灯，且能用滑动变阻器控制L2的亮度，请你根据要求在方框内画出电路图，并在图上用笔画线代替导线把电路元件连接起来。15、如图是测量小灯泡电阻的实验器材的实物图，知小灯泡上标“2．5V”，干电池是新的。①试设计测小灯泡电阻的电路图；②根据电路图以笔代线连好实物图；③小明想测小灯泡在2.0V时的电阻，应从而利用来求出电阻值。五、实验题探究题（共38分）16、如图所示，ＡＣ、ＥＧ分别为长度和粗细都相同锰铜丝和镍铬合金丝，Ｂ、Ｆ分别为这两段电阻丝的中点，张明同学用该装置做“决定电阻大小的因素”实验，记录数据见下表：（1）比较步骤，得出结论：导体电阻大小与材料有关。...
