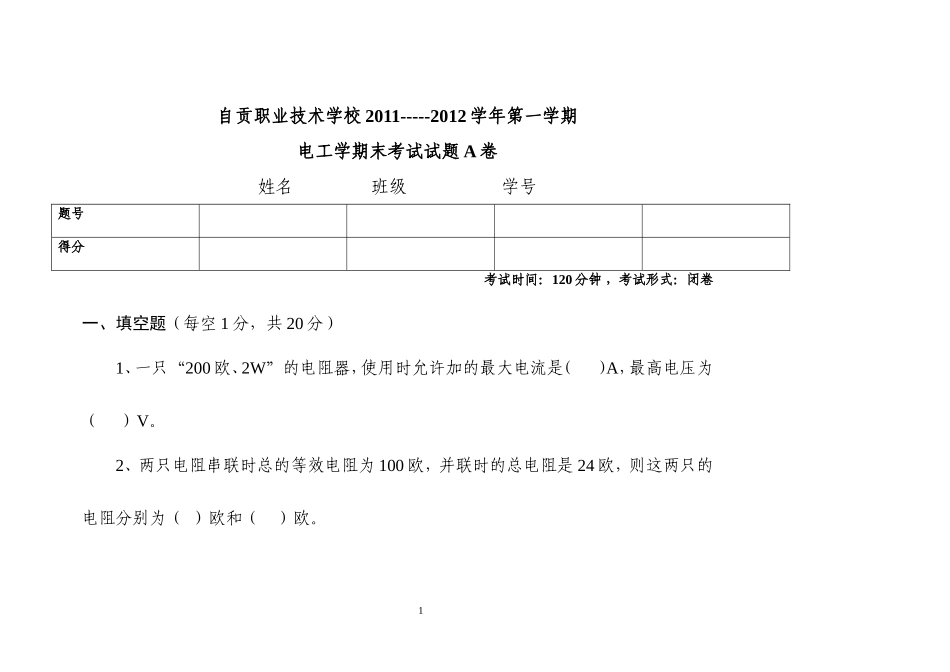

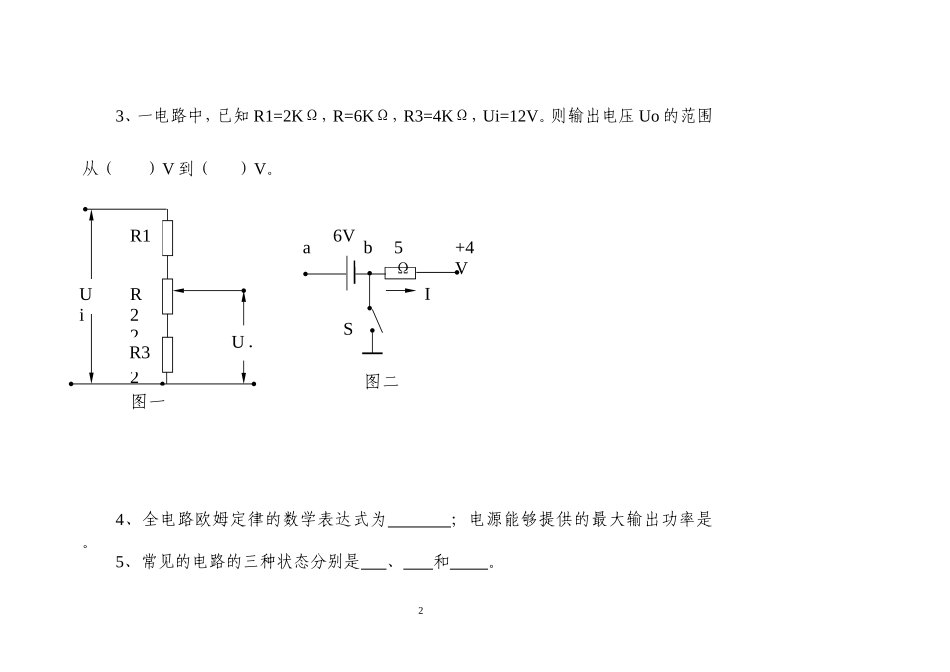

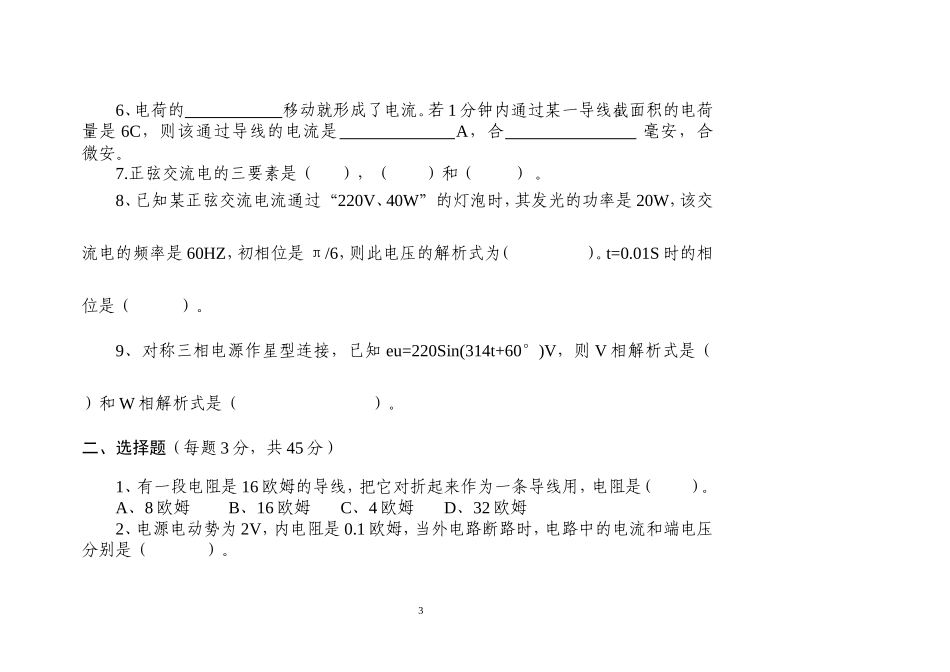

自贡职业技术学校2011-----2012学年第一学期电工学期末考试试题A卷姓名班级学号题号得分考试时间：120分钟，考试形式：闭卷一、填空题（每空1分，共20分）1、一只“200欧、2W”的电阻器，使用时允许加的最大电流是（）A，最高电压为（）V。2、两只电阻串联时总的等效电阻为100欧，并联时的总电阻是24欧，则这两只的电阻分别为（）欧和（）欧。13、一电路中，已知R1=2KΩ，R=6KΩ，R3=4KΩ，Ui=12V。则输出电压Uo的范围从（）V到（）V。4、全电路欧姆定律的数学表达式为；电源能够提供的最大输出功率是。5、常见的电路的三种状态分别是、和。2UiU．R1R22222R3图一Sa6VI5Ω+4Vb图二6、电荷的移动就形成了电流。若1分钟内通过某一导线截面积的电荷量是6C，则该通过导线的电流是A，合毫安，合微安。7.正弦交流电的三要素是（），（）和（）。8、已知某正弦交流电流通过“220V、40W”的灯泡时，其发光的功率是20W，该交流电的频率是60HZ，初相位是π/6，则此电压的解析式为（）。t=0.01S时的相位是（）。9、对称三相电源作星型连接，已知eu=220Sin(314t+60°)V，则V相解析式是（）和W相解析式是（）。二、选择题（每题3分，共45分）1、有一段电阻是16欧姆的导线，把它对折起来作为一条导线用，电阻是（）。A、8欧姆B、16欧姆C、4欧姆D、32欧姆2、电源电动势为2V，内电阻是0.1欧姆，当外电路断路时，电路中的电流和端电压分别是（）。3A、0A、2VB、20A、2VC、20A、0VD、0A、0V3、R1和R2为两个电阻串联，已知R1=4R2，若R1上消耗的功率为1W，则R2上消耗的功率为（）。A、5WB、20WC、0.25WD、400W4、R1和R2为两个电阻并联，已知R1=2R2，若R2上消耗的功率为1W，则R1上消耗的功率为（）。A、2WB、1WC、4WD、0.5W5、用电压表测得电路两端电压为0V，这说明（）。A、外电路断路B、外电路短路C、外电路上电流小D、电源内阻为0欧姆6、通过一个电阻的电流为5A，经过的时间为4分钟，通过该电阻的一个截面积的电荷量是（）。A、20CB、50CC、1200CD、2000C7、有两根同种材料的电阻丝，长度之比为1：2，截面积之比为2：3，则它们电阻之比为（）。A、1：2B、2：3C、3：4D、4：59、已知RLC串联交流电路中，IR=8A，IL=9A，IC=15A，则电路的端口总电流为（）A、2AB、10AC、16AD、32A10、对称三相交流电源的线电压为380V，向一对称星型连接的三相负载（R=8Ω，X=6Ω）供电，当W相开路时，余下两相的电流为（）A、Ia=Ib=0B、Ia=Ib=38A4C、Ia=Ib=19AD、Ia=Ib=22A11、每相阻值为5.78欧、三相三角形接法的工业电炉，当线电压为380V时，电炉的功率为（）A、225KWB、75KWC、25KWD、8.73KW12、图十一电路，在开关S突然断开瞬间，伏特表和安培表会（）A伏特表指针反转。A、伏特表无偏转。B、安培表指针反转，因过流可能损坏C、安培表顺转，安全。13、把C=140uF的电容器接在u=311sin314t(V)的交流电源上，在t=1/8S时的电流为（）A、0AB、9.67AC、-9.67AD、6.84A14、生活中常用的照明用220V的交流电的最大值为（）。A、220VB、311VC、380VD、155V5SLAER图十一15、频率和周期作为交流电的表征量，它们表示的含义是（）。三、判断题（每题2分，共20分）1、当电路处于通路状态时，外电路负载上的电压等于电源的电动势。（）2、电源电动势的大小由电源本身的性质决定，与外电路无关。（）3、导体的长度和截面积都增加一倍，其电阻值也增大一倍。（）4、几个电阻并联后的总电阻值一定小于其中任意一个电阻的阻值。（）5、在电阻分压电路中，电阻值越大，其两端的电压就越高。（）6、我们规定自负极通过电源内部指向正极的方向为电动势的方向。（）7、若选择不同的零点位点时，电路中各点的电位将发生变化，但电路中任意两点间的电压不会改变。（）8、用交流电压表测得交流电压是220V，则此交流电压的最大值是380V。（）9、一只额定电压为220V的灯泡，可以接在最大值为311V的交流电源上。（）10、用交流电压表测得交流电的数值是平均值。（）11、只有纯电阻电路中，端电压与电流的相位差才为零。（）12、纯电感电路中只有交流电的有效值才满足欧姆定律。（）13、在纯电容电路中电压超前电流90°。（）14、在电子技术中，为了保...
