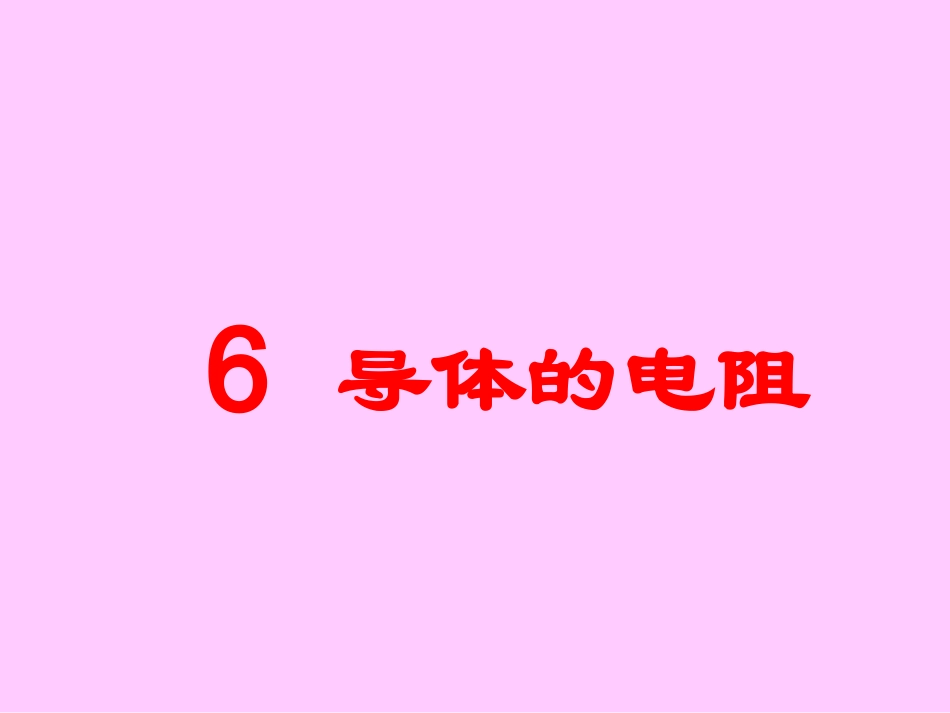

导体的电阻课件VIP免费

导体的电阻课件_第1页
1/19
导体的电阻课件_第2页
2/19
导体的电阻课件_第3页
3/19

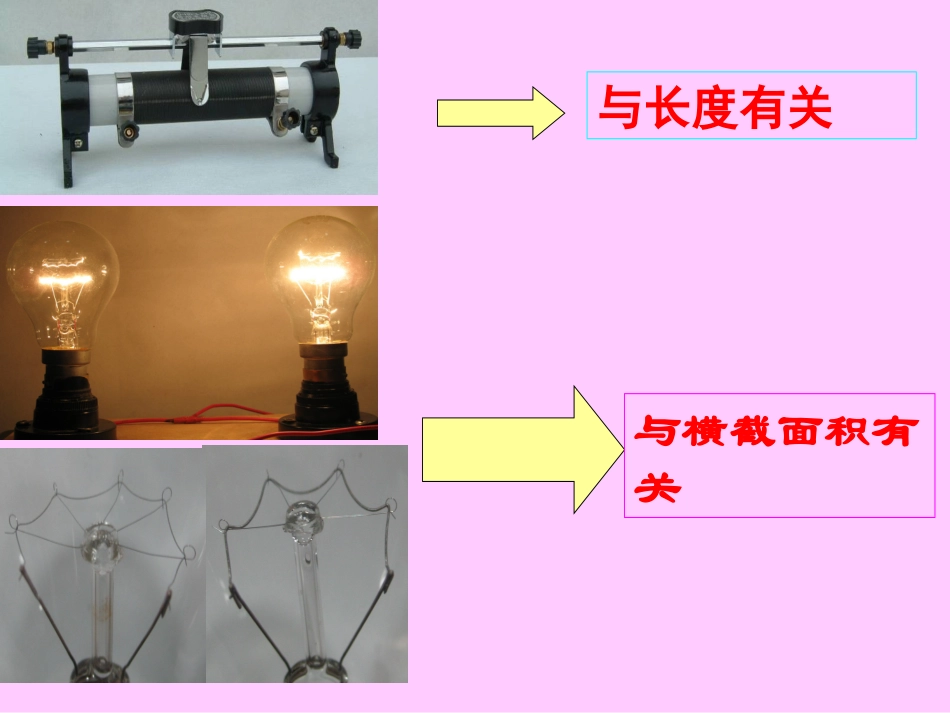

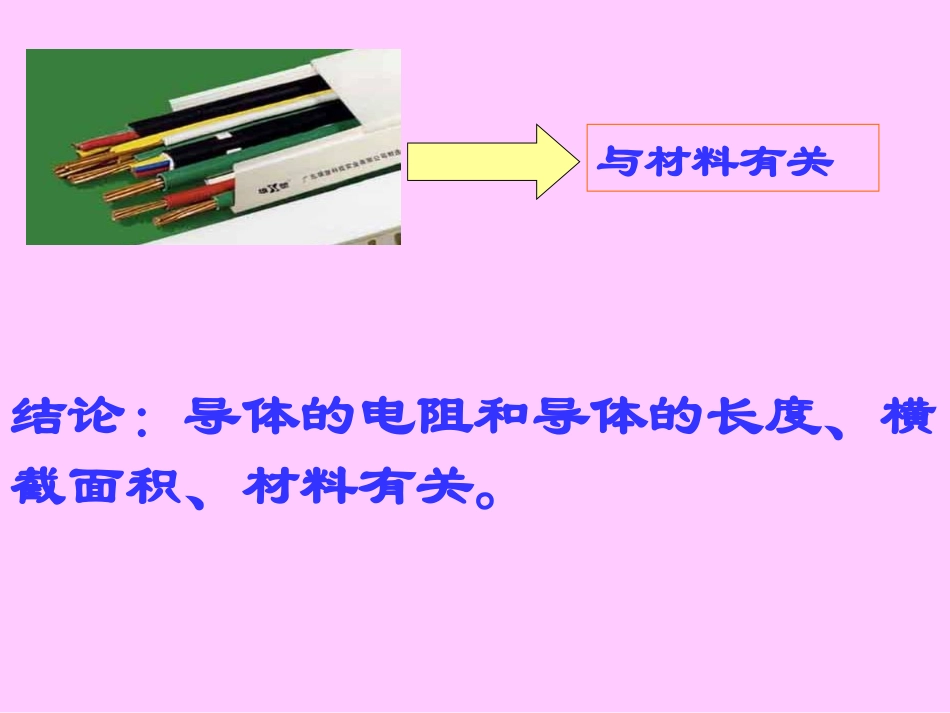

6导体的电阻与长度有关与横截面积有关与材料有关结论:导体的电阻和导体的长度、横截面积、材料有关。一、实验探究:1、明确目的:探究电阻与导体的材料、横截面积、长度之间的关系。2、实验方法:控制变量法。3、实验控制:1)电(阻、长度、横截面积的测定方法:横截面积:绕制线圈先算直径。长度:直接测量。电阻:伏安法。伏安法测电阻的原理图:(2)器材选择:(电源,电键,电表,导线,待测电阻)材料、长度一定:AB材料、横截面积一定:CA长度、横截面积一定:AD(3)实验电路:结论:导体的电阻跟长度成正比,跟横截面积成反比,还跟材料有关。二、逻辑推理探究:1、分析导体电阻与它的长度的关系。电阻串联3、实验探究导体电阻与材料的关系。2、分析导体电阻与它的横截面积的关系。电阻并联三、电阻定律:1、表达式:slR2、适用条件:温度一定,粗细均匀的金属导体,或浓度均匀的电解质溶液。3、电阻率:(1)、物理意义:反映材料导电性能的物理量。(2)计算表达式:lRS几种导体材料在20OC时的电阻率/(·m)银——1.610-8铜——1.710-8铝——2.910-8钨——5.310-8铁——1.010-7锰铜合金——4.410-7镍铜合金——5.010-7镍铬合金——1.010-6(3)电阻率与温度的关系:•金属电阻率随温度升高而增大。应用:电阻温度计。•半导体的电阻率随温度的升高而减小。应用:热敏电阻,光敏电阻。•部分合金如锰铜、镍铜电阻率几乎不受温度的影响。应用:标准电阻。•超导体:某些材料当温度降低到一定温度时,电阻率为零。电阻温度计实验探究逻辑推理探究电阻定律表达式电阻率重视:1、探究思想、探究方法。2、实验的控制。1、金属铂的电阻值对温度的高低非常“敏感”,U-I图中可能表示金属铂电阻的U-I图线的是:2、相距40km的A、B两地架两条输电线,电阻共为800Ω,如果在A、B间的某处发生短路,这时接在A处的电压表示数为10V,电流表的示数为40mA,求发生短路处距A处有多远?如图2所示。3、如图所示,P是一个表面均匀镀有很薄电热膜的长陶瓷管,其长度为L,直径为D,镀膜的夺取度为d。管两端有导电金属箍M、N。现把它接入电路中,测得它两端电压为U,通过它的电流为I。则金属膜的电阻为__________,镀膜材料的电阻率ρ=__________。IUILdDU4、如图所示,R1和R2是材料相同.厚度相同.表面为正方形的导体.但R2比R1小很多.通过两导体的电流方向如图所示.写出R1与R2的关系式.5、把电阻为R长为L的均匀电阻丝拉为长是nL的均匀电阻丝,则新电阻丝的电阻是多大?
