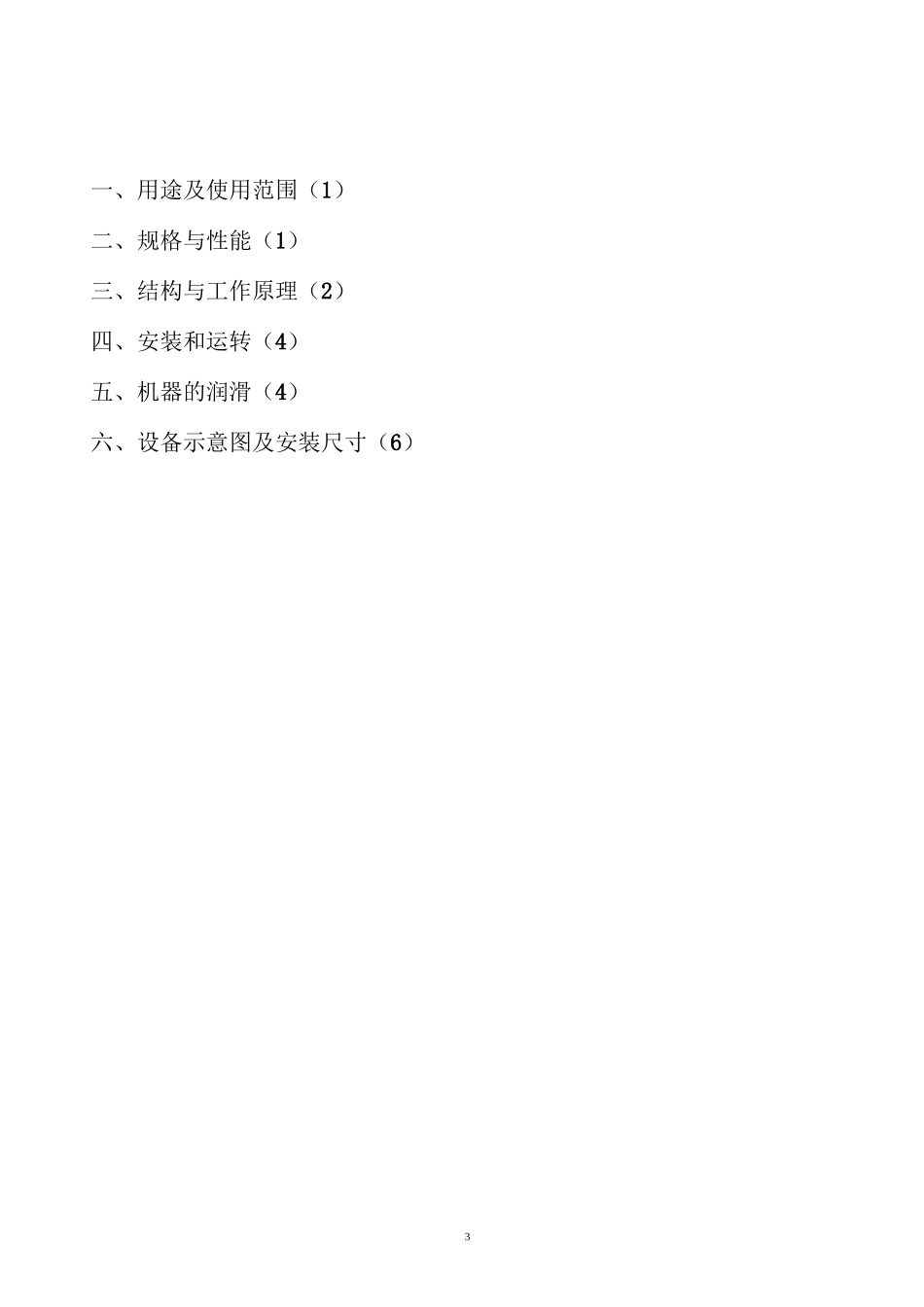

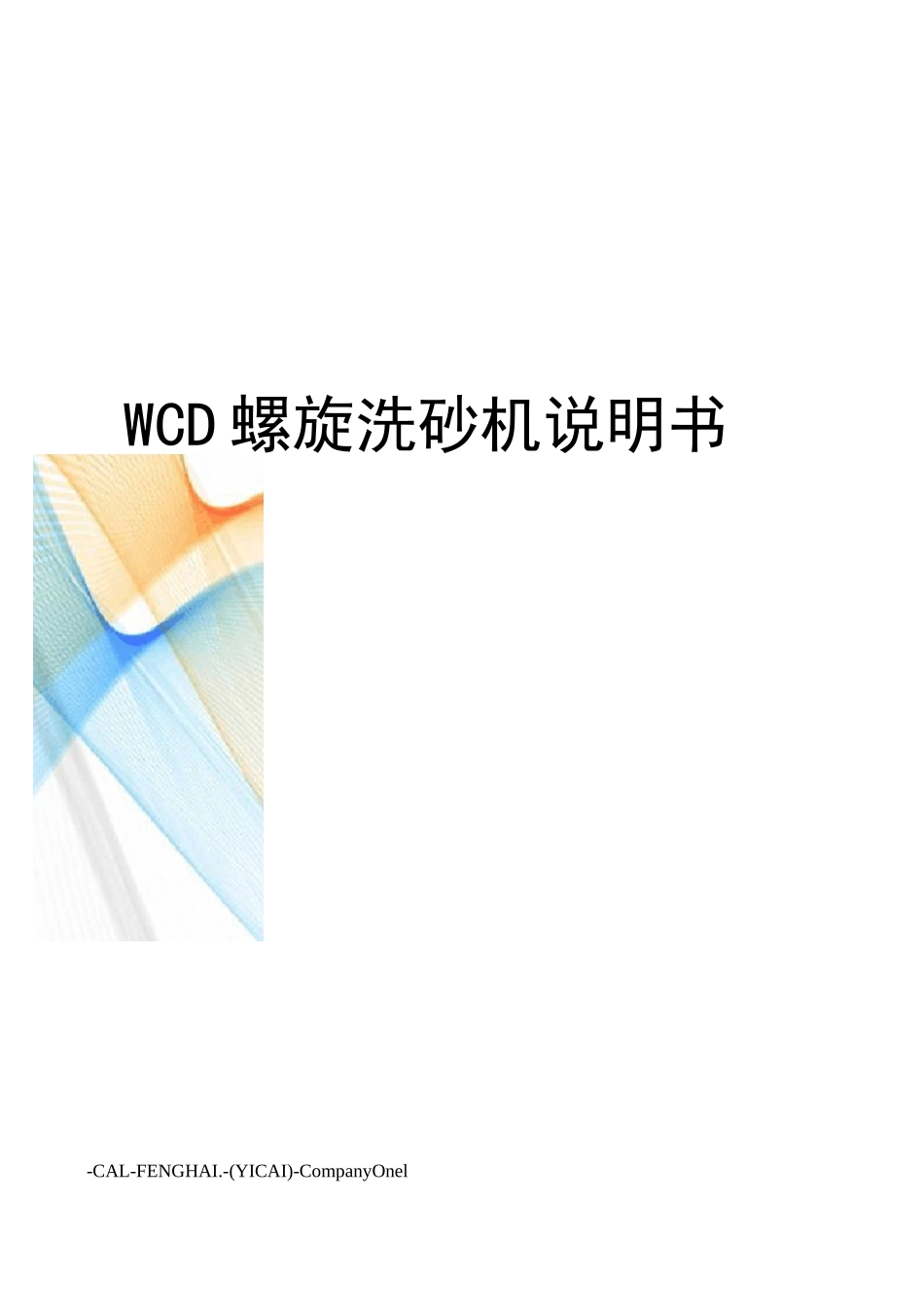

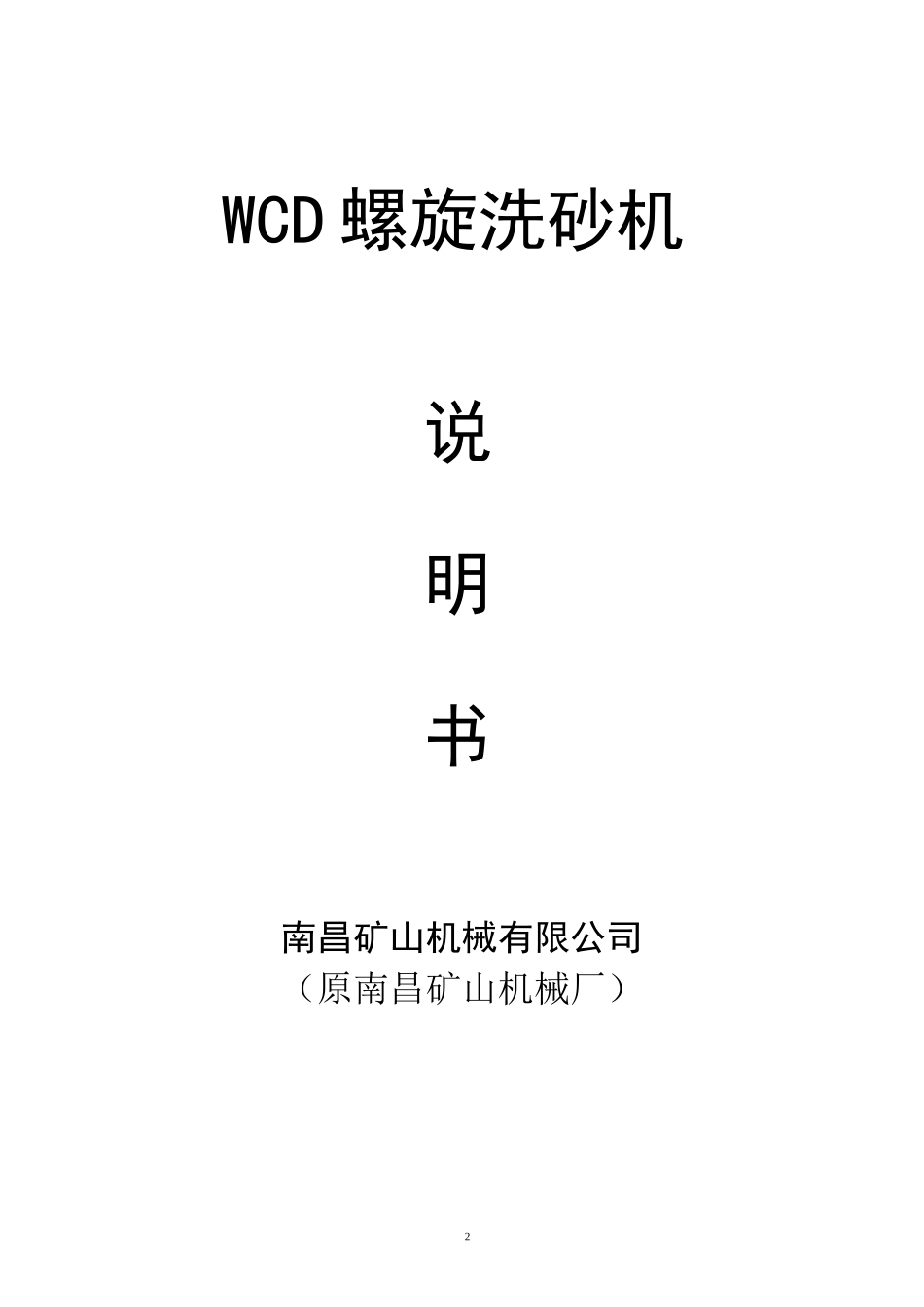

WCD螺旋洗砂机说明书-CAL-FENGHAI.-(YICAI)-CompanyOnel2WCD螺旋洗砂机说明书南昌矿山机械有限公司（原南昌矿山机械厂）3一、用途及使用范围（1）二、规格与性能（1）三、结构与工作原理（2）四、安装和运转（4）五、机器的润滑（4）六、设备示意图及安装尺寸（6）4一、用途及使用范围1、用途WCD型螺旋洗砂机适用于建筑工地、砂石厂、玻璃厂、水电站等单位用砂石所需的洗选、分级和脱水；同样，适用于选矿厂经磨矿后对矿石的分级。2、适用范围洗选粒度W75mm。二、规格与性能规格与性能(见表1和表2)表1型号WCD1500WCD1118WCD914WCD762螺旋直径(mm)15001118914762槽体长度(mm)10512975475707620洗选粒度(mm)<10<10<10<10生产能力(t/h)22017510075螺旋转数(r/min)13172126电机功率(kw)151111耗水量(t/h)11T9013T6810~809~63机器重量(kg)16580980065004020外形尺寸(长X宽X高)(mm)12702X4400X557511580X3956X23708530X2820X48308440X2150X4790表2型号2WCD-11182WCD9142WCD-762螺旋直径（mm）11189147625槽体长度（mm）633054865486洗选粒度（mm）<65<65<65生产能力（t/h）200~300150~200100~145螺旋转数（r/min）263235电机功率（kw）2X372X302X22耗水量（t/h）200~250120~150136~182机器重量（kg）23870020800168020外形尺寸（长X宽X高）（mm）8240X2660X16867120X2146X15706980X2091X1340三、结构与工作原理1、结构本机为螺旋形式，主要由以下部分组成（详见结构示意图）（1）传动装置：包括电机，大小皮带轮，三角皮带和针摆线减速机（或轴装式减速机）；（2）螺旋包括螺旋轴、叶片、衬板。螺旋轴转动为右旋，叶片为实体，衬板材料有16Mn、中锰钒钛耐磨铸铁、聚氨酯三种，用户无特殊要求，提供16Mn衬板。当衬板磨损到不能使用时，可拆下更换新衬板，衬板用螺栓，螺母和垫圈，与叶片联接安装在螺旋前进一面，与叶片重叠，使叶片得到保护。螺旋轴为空心轴，两轴端焊有法兰，分别与上部支承，下部支座联接以满足砂石的洗选、分级和脱水作业；（3）下部支座螺旋下端在水槽内水线以下，由下部支座支承，螺旋的轴向力由上部支承中的滚动轴承承担，下部支座不承受轴向力，只承受径向力，该支座6安装在水槽下端的外面。下部支座中的下轴螺旋端法兰联接，为保护短轴，其上压入一个不锈钢耐磨套，工作时在柔韧的橡胶水封中旋转，以保证在下部支座长久使用后仍能密封良好。水封为易损件。大下部支底座扇形出水孔出水量超过扇形孔一半时，即应停机，将水封前端之密封胶套于水封上，以延长水封使用寿命，之后，若扇形孔出水量又超过一半，则应更换新水封，以免损坏下部轴承。（4）水槽包括槽体、左右溢流堰及进料箱，槽体由钢板焊接而成不透水结构，左右溢流堰和进料箱，与槽体螺栓联接，其结合处衬以橡胶板密封，槽体内一侧底面设弧形导料台，与螺旋上衬板外缘保持适当的间隙，以利于砂石向前推进，相对应面为排水沟，砂石中流出的水由此排出，使螺旋在推进砂石、脱水过程中，水不向后面的物料处流去。溢流堰装有调节板，其高度可以调整，以改变清洗水进入速度，可增大水头和改变清洗水的溢流速度，扩大了清洗区，按分级的需要，除去较细的颗粒，其另一作用是，由于装配可安装误差引起水槽位置倾斜时提供补偿。需要洗选、脱水和分级的物料经进料箱进入槽体内，进料箱设有外挡板，能有效控制料流，减小流速，使槽体内的砂石分布均匀淌流减少，有利于细颗粒的保持，双螺旋洗石机无需左右溢流堰及进料箱。2、工作原理7螺旋洗矿机是倾斜布置的水槽下部形成沉淀，螺旋头部没入沉淀池内螺旋由电动机经减速机减速驱动螺旋旋转，由沉淀池底部多孔板给入清洗水，从而完成清洗、脱水和分级三种功能。清洗：砂石进入沉淀池，在转动的螺旋作用下，使砂石翻滚并相互摩擦，除去复盖砂石表面上杂质，同时破坏包复砂石粒的水气层，以利于脱水，由多孔板进入的清洗水形成上升水流，将比重小的颗粒及其它杂质带到水面经溢流堰流出，完成清洗作用。脱水：比重较大的颗粒沉入槽底，在槽底弯板一边，则螺旋将砂石向上推进，由于水槽长度超出下部水线，但有一个合适的长度，在向上推进过程中，除去砂石中多余的水分，脱...
