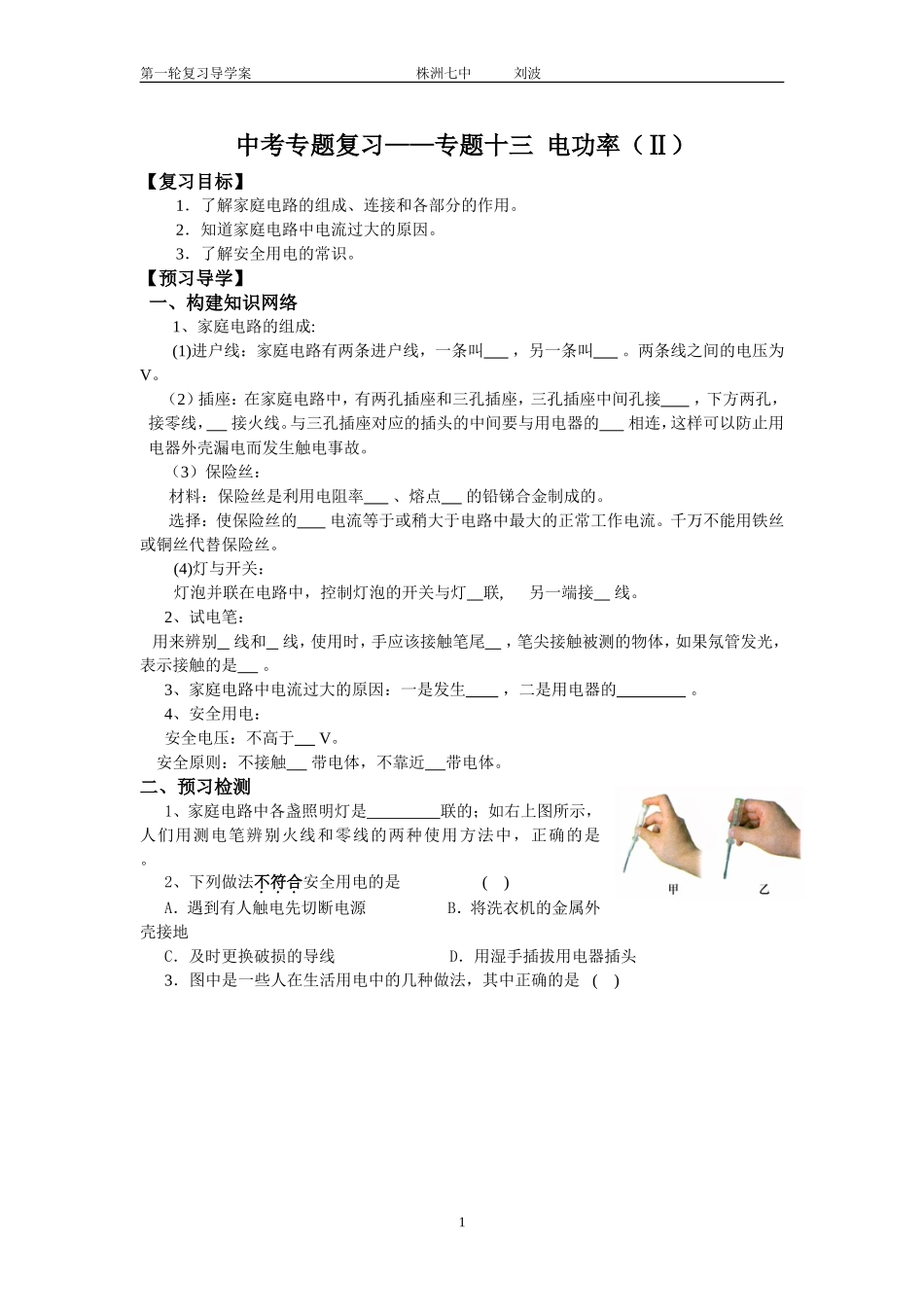

第一轮复习导学案株洲七中刘波中考专题复习——专题十三电功率（Ⅱ）【复习目标】1．了解家庭电路的组成、连接和各部分的作用。2．知道家庭电路中电流过大的原因。3．了解安全用电的常识。【预习导学】一、构建知识网络1、家庭电路的组成:(1)进户线：家庭电路有两条进户线，一条叫，另一条叫。两条线之间的电压为V。（2）插座：在家庭电路中，有两孔插座和三孔插座，三孔插座中间孔接，下方两孔，接零线，接火线。与三孔插座对应的插头的中间要与用电器的相连，这样可以防止用电器外壳漏电而发生触电事故。（3）保险丝：材料：保险丝是利用电阻率、熔点的铅锑合金制成的。选择：使保险丝的电流等于或稍大于电路中最大的正常工作电流。千万不能用铁丝或铜丝代替保险丝。(4)灯与开关：灯泡并联在电路中，控制灯泡的开关与灯联,另一端接线。2、试电笔：用来辨别线和线，使用时，手应该接触笔尾，笔尖接触被测的物体，如果氖管发光，表示接触的是。3、家庭电路中电流过大的原因：一是发生，二是用电器的。4、安全用电：安全电压：不高于V。安全原则：不接触带电体，不靠近带电体。二、预习检测1、家庭电路中各盏照明灯是联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是。2、下列做法不符合安全用电的是()A．遇到有人触电先切断电源B．将洗衣机的金属外壳接地C．及时更换破损的导线D．用湿手插拔用电器插头3．图中是一些人在生活用电中的几种做法，其中正确的是()1第一轮复习导学案株洲七中刘波4、在家庭电路中，为了防止触电，必须把用电器的开关装在线上，用电器的金属外壳必须，当发现家用电器或电线失火时，必须先电源，然后再救火．【合作研讨】一、了解家庭电路的组成1、在家庭电路中，下列有关插座、螺口灯泡、开关的连线正确的是()2、某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是()ABCD二、家庭电路故障分析3、灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题。他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光。由此判断()A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题4、如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是()A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路三、安全用电原则5、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的D．使用绝缘皮破损的导线C．多个大功率用电器同时使用一个插座A．试电笔的握法B．带金属外壳的用电器使用三孔插座2第一轮复习导学案株洲七中刘波设计主要考虑下列哪一因素A．使插头的造型更美观B．插入插座中可更稳固C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地四、有关计算：6、一只电能表表盘上标有“220V,2.5A”的字样，它连接在家庭电路中，求：（1）当电路中并联接通一盏“220V,100W”灯泡和一盏“220V,40W”灯泡时，通过电能表的电流时多少？（2）这个照明电路中，最多还能够接“220V,25W”的灯泡多少盏？【当堂检测】1、昨天莉莉同学家买了一台空调，上午安装完打开，空调正常工作。但到了傍晚，在照明灯泡、微波炉等用电器正常工作时再开空调，电路中的保险丝却熔断了。电路中电流过大的原因是。2、家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（）A．当电压过高时自动切断电路B．当发生触电时自动切断电路C．当用电器发生漏电时自动切断电路D．当电路中电流过大时自动切断电路3、近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路...
