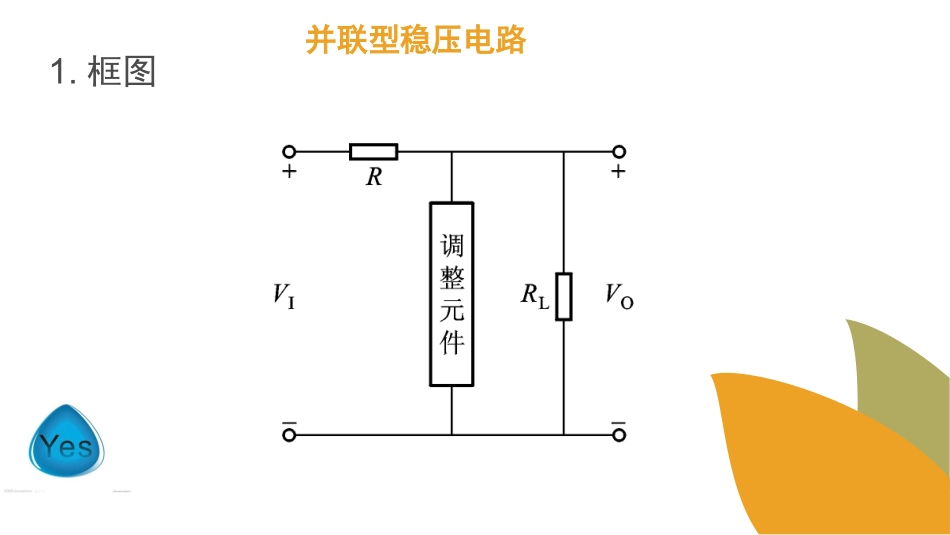

8.1两种类型的稳压电路概述并联型稳压电路串联型稳压电路并联型稳压电路1框图2电路组成3特点1.框图并联型稳压电路2.电路组成IR=IZ+ILVR=IRRVO=VZ=VI-VR并联型稳压电路优点:电路简单,调试方便缺点:输出电流小(几十毫安)带负载能力低应用于要求不高的小型电子设备中3.特点并联型稳压电路串联型稳压电路1框图2基本原理3特点1.框图串联型稳压电路串联型稳压电路2.基本原理V为调整管-----作为调整元件的晶体管3.特点优点:输出电流较大,输出电压稳定性高而且可以调节串联型稳压电路练习:已知VI=9v,VZ=6v,R=0.5KΩ,RL=2KΩ,求:IR,IZmAIIImAmAImARVVILRZLEIR33632665.069
