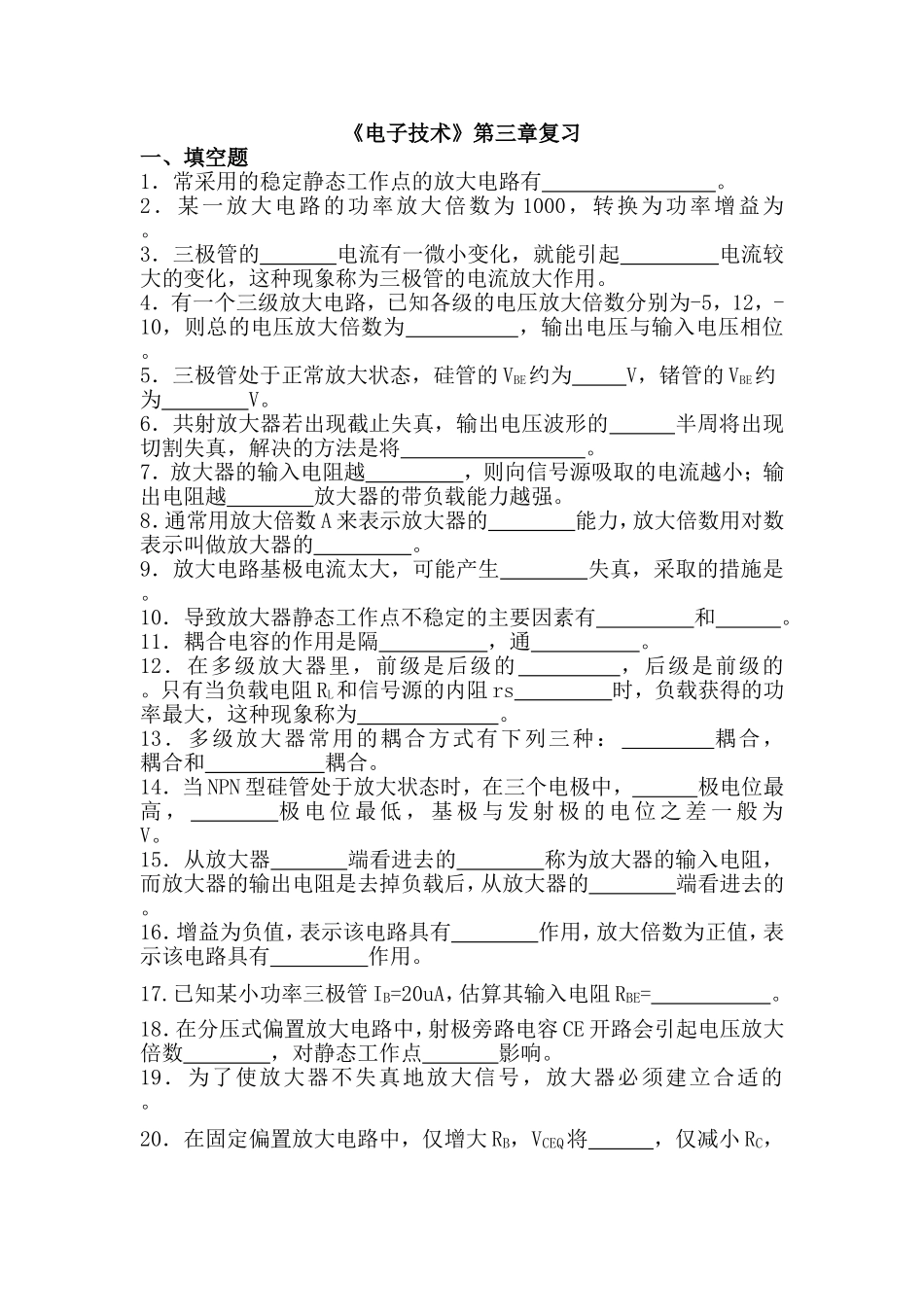

《电子技术》第三章复习一、填空题1．常采用的稳定静态工作点的放大电路有。2．某一放大电路的功率放大倍数为1000，转换为功率增益为。3．三极管的电流有一微小变化，就能引起电流较大的变化，这种现象称为三极管的电流放大作用。4．有一个三级放大电路，已知各级的电压放大倍数分别为-5，12，-10，则总的电压放大倍数为，输出电压与输入电压相位。5．三极管处于正常放大状态，硅管的VBE约为V，锗管的VBE约为V。6．共射放大器若出现截止失真，输出电压波形的半周将出现切割失真，解决的方法是将。7．放大器的输入电阻越，则向信号源吸取的电流越小；输出电阻越放大器的带负载能力越强。8．通常用放大倍数A来表示放大器的能力，放大倍数用对数表示叫做放大器的。9．放大电路基极电流太大，可能产生失真，采取的措施是。10．导致放大器静态工作点不稳定的主要因素有和。11．耦合电容的作用是隔，通。12．在多级放大器里，前级是后级的，后级是前级的。只有当负载电阻RL和信号源的内阻rs时，负载获得的功率最大，这种现象称为。13．多级放大器常用的耦合方式有下列三种：耦合，耦合和耦合。14．当NPN型硅管处于放大状态时，在三个电极中，极电位最高，极电位最低，基极与发射极的电位之差一般为V。15．从放大器端看进去的称为放大器的输入电阻，而放大器的输出电阻是去掉负载后，从放大器的端看进去的。16．增益为负值，表示该电路具有作用，放大倍数为正值，表示该电路具有作用。17.已知某小功率三极管IB=20uA，估算其输入电阻RBE=。18．在分压式偏置放大电路中，射极旁路电容CE开路会引起电压放大倍数，对静态工作点影响。19．为了使放大器不失真地放大信号，放大器必须建立合适的。20．在固定偏置放大电路中，仅增大RB，VCEQ将，仅减小RC，VCEQ将，仅增加RL，VCEQ将；仅VCC在一定范围内减小，VCEQ将；仅换β小的管子，VCEQ将。二、选择题1．在固定偏置放大电路中，若该原先发生了非线性失真，但在减小RB以后，失真消失了，这个失真必是（）。A．饱和失真B.截止失真C.双重失真D.交越失真2．在基本放大电路中，若测得VCE=VCC，，则可以判断该三极管处于（）。A．放大状态B.饱和状态C.截止状态D.短路3．放大器设置合适的静态工作点，以保证晶体管放大信号时，始终工作在（）。A．饱和区B.截止区C.放大区D.击穿区4．放大器的通频带指的是（）。A．上限频率以下的频率范围B.下限频率以上的频率范围C．下限频率以下的频率范围D.上下限频率之间的频率范围5．放大器外接一负载电阻RL后，输出电阻RO将（）。A．增大B.减小C.不变D.等于RL6．多级放大器中具有阻抗变换功能的耦合方式是（）。A．阻容耦合B.变压器耦合C.直接耦合D.光电耦合7．有些放大器在发射极电阻旁边并上个电容CE，则CE的作用是（）。A．稳定静态工作点B.交流旁路，减少信号在RE上的损失C．改善输出波形D.减小信号失真8．放大电路在没有输入交流信号时，电路所处于工作状态是（）A．静态B.动态C．放大状态D.截止状态9．一个多级放大器由两个相同的放大器组成，已知每级的通频带为15KHz，放大器的总通频带为（）。A．15KHzB.30KHzC.大于15KHzD.小于15KHz10．NPN型三极管放大器中，若三极管的基极与发射极之间的电压为零，则（）。A．三极管处于击穿状态B.三极管处于饱和状态C.三极管处于放大状态D.三极管处于截止状态11．在固定偏置放大电路中，若静态工作点比较高，则输入信号较大时，电路将首先出现（）失真。A．交越失真B．双重失真C．截止失真D．饱和失真12．在分压式偏置放大电路中，当三极管的β值增大时，电路中的静态工作点（）。A．IBQ增大B．IBQ减小C．VBEQ增大D．IEQ减小三、分析计算题1．放大器的输入信号Vi=0.3V，Ii=1mA，输出电压VO=3V，IO=0.1A，那么，求电压增益，电流增益，功率增益。2．在固定偏置放大电路中，已知β=60，VCC=9V，RB=500KΩ，RC=5KΩ，RL=2KΩ，VBEQ=0.7V。（1）画出放大器的直流通路；（2）计算静态工作点；（3）若将VCEQ调整为6V，求RB的阻值；（4）试计算输入电阻、输出电阻、电压放大倍数。3．分压式偏置放大电路中，已知RB1=20KΩ，RB2=10KΩ，RE=2KΩ，VCC=12V，β=50，RC=2KΩ，VBE...
