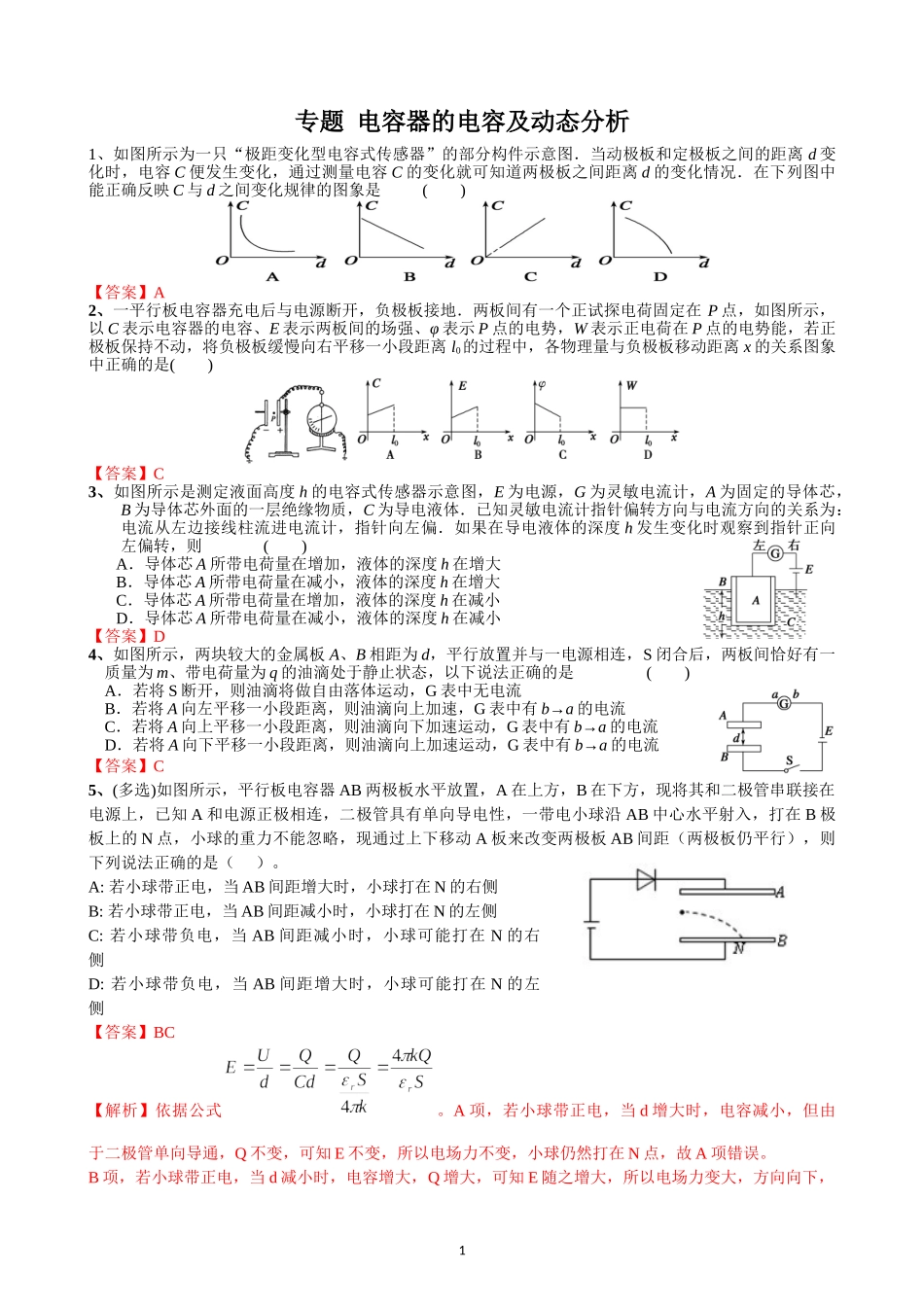

专题电容器的电容及动态分析1、如图所示为一只“极距变化型电容式传感器”的部分构件示意图．当动极板和定极板之间的距离d变化时，电容C便发生变化，通过测量电容C的变化就可知道两极板之间距离d的变化情况．在下列图中能正确反映C与d之间变化规律的图象是()【答案】A2、一平行板电容器充电后与电源断开，负极板接地．两板间有一个正试探电荷固定在P点，如图所示，以C表示电容器的电容、E表示两板间的场强、φ表示P点的电势，W表示正电荷在P点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离l0的过程中，各物理量与负极板移动距离x的关系图象中正确的是()【答案】C3、如图所示是测定液面高度h的电容式传感器示意图，E为电源，G为灵敏电流计，A为固定的导体芯，B为导体芯外面的一层绝缘物质，C为导电液体．已知灵敏电流计指针偏转方向与电流方向的关系为：电流从左边接线柱流进电流计，指针向左偏．如果在导电液体的深度h发生变化时观察到指针正向左偏转，则()A．导体芯A所带电荷量在增加，液体的深度h在增大B．导体芯A所带电荷量在减小，液体的深度h在增大C．导体芯A所带电荷量在增加，液体的深度h在减小D．导体芯A所带电荷量在减小，液体的深度h在减小【答案】D4、如图所示，两块较大的金属板A、B相距为d，平行放置并与一电源相连，S闭合后，两板间恰好有一质量为m、带电荷量为q的油滴处于静止状态，以下说法正确的是()A．若将S断开，则油滴将做自由落体运动，G表中无电流B．若将A向左平移一小段距离，则油滴向上加速，G表中有b→a的电流C．若将A向上平移一小段距离，则油滴向下加速运动，G表中有b→a的电流D．若将A向下平移一小段距离，则油滴向上加速运动，G表中有b→a的电流【答案】C5、(多选)如图所示，平行板电容器AB两极板水平放置，A在上方，B在下方，现将其和二极管串联接在电源上，已知A和电源正极相连，二极管具有单向导电性，一带电小球沿AB中心水平射入，打在B极板上的N点，小球的重力不能忽略，现通过上下移动A板来改变两极板AB间距（两极板仍平行），则下列说法正确的是（）。A:若小球带正电，当AB间距增大时，小球打在N的右侧B:若小球带正电，当AB间距减小时，小球打在N的左侧C:若小球带负电，当AB间距减小时，小球可能打在N的右侧D:若小球带负电，当AB间距增大时，小球可能打在N的左侧【答案】BC【解析】依据公式。A项，若小球带正电，当d增大时，电容减小，但由于二极管单向导通，Q不变，可知E不变，所以电场力不变，小球仍然打在N点，故A项错误。B项，若小球带正电，当d减小时，电容增大，Q增大，可知E随之增大，所以电场力变大，方向向下，1小球做平抛运动竖直方向加速度增大，运动时间变短，打在N点左侧，故B项正确。C项，若小球带负电，当AB间距d减小时，电容增大，Q增大，电场力增大，方向变为向上，若电场力小于重力，小球做类平抛运动竖直方向上的加速度减小，运动时间变长，小球打在N点右侧，故C项正确。D项，若小球带负电，当AB间距d减小时，电容增大，则Q增大，可知电场力增大，方向向上，若电场力小于重力，小球做类平抛运动竖直方向上的加速度减小，运动时间变长，小球将打在N点右侧，故D项错误。综上所述，本题正确答案为BC。6.如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地，在两极板间有一固定在P点的点电荷，以E表示两板间的电场强度，Ep表示点电荷在P点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则()A．θ增大，E增大B．θ增大，Ep不变C．θ减小，Ep增大D．θ减小，E不变【答案】D【解析】若保持下极板不动，将上极板向下移动一小段距离，根据C＝可知，C变大；根据Q＝CU可知，在Q一定的情况下，两极板间的电势差减小，则静电计指针偏角θ减小；根据E＝，Q＝CU，C＝联立可得E＝，可知E不变；P点离下极板的距离不变，E不变，则P点与下极板的电势差不变，P点的电势不变，故Ep不变；由以上分析可知，选项D正确．7、对于给定的电容器，描述其电容C、电荷量Q、电压U之间的相应关系的图象正确的是()A．①③B．②③C．③④D．①④【...
